HOLZ-HER DYNESTIC 7532: Высокотехнологичная обработка на портальном станке с ЧПУ по технологии Nesting и многое другое

Технология Nesting на высшем уровне — новый портальный станок с ЧПУ от HOLZ-HER

Портальный станок с ЧПУ DYNESTIC 7532 сдвигает границы технологии Nesting в совершенно новое измерение. Прочная конструкция станка и оснащение высочайшего уровня гарантируют высокую производительность и прецизионное изготовление деталей наилучшего качества.

Высокоэффективный обрабатывающий центр с технологией Nesting оснащен сварной подвижной стойкой портальной конструкции. Она обладает большой жесткостью и прочностью, что означает возможность выдерживать высокие нагрузки. Не менее интересны два синхронизированных привода для оси X. Закрытые шлифованные и закаленные призматические направляющие по всем осям обеспечивают выдающуюся точность и долгий срок службы. DYNESTIC 7532 имеет высокие динамические характеристики и векторную скорость до 110 м/мин. Высокоэффективный рабочий стол Nesting с программным управлением обеспечивает оптимальное распределение вакуума. В стандартной комплектации станок оснащен тяговитыми прецизионными фрезерными шпинделями мощностью 8 кВт. В качестве опции предлагаются мощные фрезерные шпиндели на 12 кВт с воздушным охлаждением или 10 кВт с жидкостным охлаждением.

Выберите станок DYNESTIC 7532 в базовой комплектации classic или в одном из автоматизированных вариантов push, automatic или lift. Вы получите станок, превосходно подготовленный именно для требуемой сферы применения.

Цены
x

Разные требования — разные цены

Цена на станок WEINIG так же индивидуальна, как и ваши требования. Поэтому лучше всего кратко обсудить то, что важно именно вам, и затем вы получите от нас первое необязывающее коммерческое предложение.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.
Персональная консультация
x

Персональная консультация — для лучшей производительности и большей эффективности

Вместе с вашим экспертом WEINIG вы сможете подобрать оптимальный станок для ваших требований. Просто отправьте нам заполненную форму — и ваш местный экспорт WEINIG обсудит с вами все вопросы.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.

Преимущества HOLZ-HER DYNESTIC 7532

Техническая информация

Различные варианты комплектации 7532

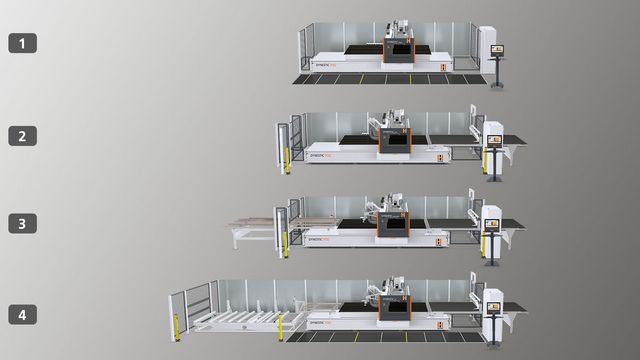

Три варианта комплектации станка с технологией Nesting DYNESTIC 7532 от HOLZ-HER

Идеально подходит для ваших требований. Выберите станок в комплектации classic или один из вариантов с элементами автоматизации.

Вариант classic (1)

  • Версия classic рассчитана на ежедневную обработку заказов по технологии Nesting. Так как в серийную комплектацию входит передний ряд упоров, можно без проблем использовать дополнительные присоски для вертикальной или горизонтальной обработки заготовок.

Вариант push (2)

  • Версия push станка DYNESTIC 7532 перемещает готовую деталь из обрабатываемой плиты на транспортер и очищает стол станка для следующей обработки.

Вариант automatic (3)

  • Вариант automatic станка DYNESTIC 7532 идеально подходит для высоких нагрузок — даже при производстве единичных изделий — в сочетании с автоматической системой перемещения плитных материалов STORE-MASTER 5110 от HOLZ-HER.

Вариант lift (4)

  • Высокоэффективная обработка целого пакет плит на станке DYNESTIC 7532 lift со стандартным подъемным столом.

BetterNest — оптимальное ПО для Nesting

Оптимизация отходов и перемещения благодаря новейшему ПО для оператора
Оптимизация отходов и перемещения благодаря новейшему ПО для оператора
Оптимизация отходов и перемещения благодаря новейшему ПО для оператора

Оптимизация отходов и перемещения благодаря новейшему ПО для оператора

Быстрое распространение технологии Nesting в качестве комбинированного решения для раскроя и обработки с ЧПУ, в том числе для большого количества плит, также предъявляет высокие требования к программному обеспечению, составляющему схемы раскладки. Поэтому для станков серии DYNESTIC компания HOLZ-HER предлагает программное обеспечение BetterNest представляющее собой дополнительный модуль к программному обеспечению CAMPUS / NC Hops.

Этот модуль предлагается в варианте только для прямоугольных деталей или как версия для произвольных форм. Его совершенно новый алгоритм позволяет получать недостижимые раньше результаты раскладки с очень малым количеством отходов по сравнению с обычным ПО для Nesting. Несмотря на чрезвычайно широкий спектр возможностей , это программное обеспечение очень просто в использовании, поэтому с ним может работать любой пользователь в офисе или у станка, что повышает надежность технологических процессов.

Гибкий в использовании стол Nesting

Высокоэффективный стол Nesting — технология Nesting для рационального производства
Высокоэффективный стол Nesting — технология Nesting для рационального производства
Высокоэффективный стол Nesting — технология Nesting для рационального производства

Высокоэффективный стол Nesting

Технология Nesting для рационального производства. При использовании технологии Nesting пористая изнашиваемая пластина (чаще всего тонкая плита из МДФ) прилегает под воздействием вакуума к столу станка. Она работает как своего рода «плоская присоска» для укладки обрабатываемых деталей. Благодаря технологии Nesting возможна оптимизированная обработка и раскрой листовых и плитных материалов.

  • Для форматного раскроя согласно подготовленным схемам раскроя на столе Nesting.
  • Обработка деталей на размещаемых вручную вакуумных присосках.
  • Малый шаг элементов стола Nesting от HOLZ-HER — всего 50 мм — гарантирует хорошее распределение вакуума по всей площади стола.

Сверлильная головка с возможностью расширения

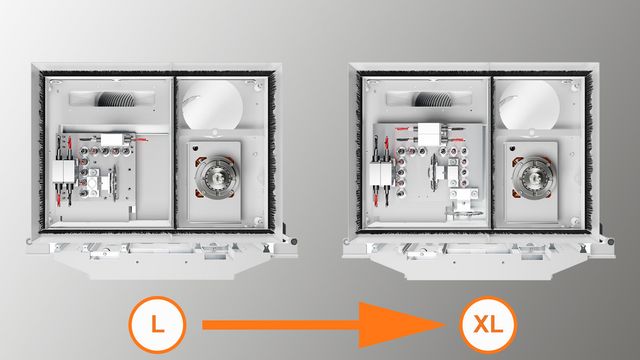

Сверлильная головка станка Dynestic 7523 с 15 шпинделями в стандартной комплектации и возможностью расширения до 22 шпинделей

Убедительные результаты обработки



Уже в стандартной комплектации станок DYNESTIC оснащается комплектной сверлильной головкой с 15 шпинделями и пазовальной пилой. Если требуется повысить производительность сверления, можно использовать сверлильную головку XL, имеющую до 22 сверлильных шпинделей и пазовальную пилу для оси X, а в качестве опции — вторую пазовальную пилу для оси Y.

В центре внимания — гибкость

Хорошая оснащенность линейного устройства смены инструментов с 14 местами в стандартном варианте.
Хорошая оснащенность линейного устройства смены инструментов с 14 местами в стандартном варианте.
18-местное дисковое устройство смены инструментов для DYNESTIC 7532
  • Хорошая оснащенность линейного устройства смены инструментов с 14 местами в стандартном варианте.
  • Простое устройство смены инструментов X/Y для угловой передачи на шпиндель по оси X или Y.
  • Вместо линейного устройства также можно заказать синхронизированное 18-местное дисковое устройство смены инструментов. Оно идеально подходит, например, для обработки в двух секциях в маятниковом режиме.

Система измерения длины инструмента TouchTool

TouchTool — это идеальная система для измерения длины инструмента, которая корректирует соответствующие значения в базе данных инструментов

TouchTool — это идеальная система для измерения длины инструмента, которая корректирует соответствующие значения в базе данных инструментов. Кроме того, она позволяет заблаговременно распознать возможность поломки инструмента.

Система измерения деталей TouchProbe

Прецизионный измерительный щуп TouchProbe с керамической головкой измеряет длину и глубину детали, а также толщину материала и передает полученные данные в систему управления станка с ЧПУ. Это позволяет автоматически корректировать измерения размеров в программе.

TouchLabel — наглядное этикетирование

TouchLabel — идеальное решение для этикетирования
TouchLabel — идеальное решение для этикетирования

TouchLabel — идеальное решение для этикетирования

Сенсорный экран с диагональю 21,5" обеспечивает прекрасный обзор результатов обработки по технологии Nesting. При прикосновении к детали на экране входящий в комплект принтер этикеток печатает самоклеящиеся этикетки со штриховыми кодами.

При этом встроенный программный модуль CAMPUS позволяет печатать этикетки с текстом и штриховым кодом (в формате штрихового кода и 2D Data Matrix). Само собой разумеется, что возможно индивидуальное изменение этикеток со штриховыми кодами с помощью редактора шаблонов этикеток.

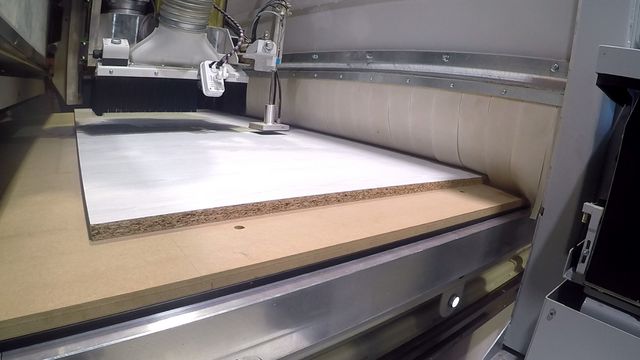

Direct Label — интегрированный автоматический принтер этикеток

Промышленный принтер Direct Label удобно размещен в защитном кожухе в подвижной стойке станка с технологией Nesting. Программное обеспечение станка CAMPUS и ПО для раскладки деталей BetterNest автоматически создают и передают данные о размещении этикеток.

Станок поочередно захватывает этикетки с принтера с помощью поворачиваемого на 90° штемпеля и автоматически размещает их на плите перед обработкой по технологии Nesting. Возможна печать как обычного текста, так и штриховых кодов (Strichcode и 2D Data-Matrix). Также интегрирован редактор шаблонов этикеток, позволяющий использовать переменные этикеток.

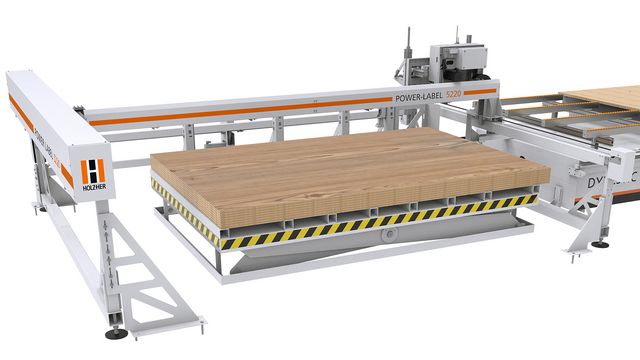

Power Label для большей пропускной способности этикетирования

Четкая маркировка заготовок необходима, в частности, при коллективном заказе, для дальнейшей обработки. Поэтому система маркировки питания HOLZ-HER Power Label рекомендуется для панелей с высокой пропускной способностью.

Power Label автоматически применяет правильные этикетки к нужному положению на панели - еще до дальнейшей обработки на раскроечном станке с ЧПУ. Это позволяет быстро и эффективно маркировать ваши заготовки, полностью автоматически и без ручного вмешательства.

Машина для правильной работы для отдельных пространственных условий

Машина для правильной работы для отдельных пространственных условий

Для идеальной адаптации к вашим индивидуальным пространственным условиям есть все автоматизированные варианты моделей DYNESTIC 7532 и 7535 в дополнение к классической левосторонней работе, а также правильная машина для производственного процесса справа налево.

Превосходное решение для самых разных материалов

Один станок — безграничные возможности

Благодаря различным опциям модели DYNESTIC идеально подходят для обработки самых разных материалов. Работа с чувствительными и тяжелыми материалами облегчается благодаря воздушной подушке. Опция ColdGun особенно хорошо подходит для пластмасс, алюминия и композитных материалов. Благодаря ей детали и фреза всегда остаются холодными. Таким образом, данная опция гарантирует чрезвычайно долгий срок службы инструментов. Ниже представлен список некоторых материалов, которые могут обрабатываться на станках DYNESTIC.

  • Плексиглас
  • Пластмасса
  • Акриловый камень
  • Композитные алюминиевые материалы
  • Материалы с алюминиевым сердечником
  • Алюминиевые профили
  • Плитные древесные материалы
  • Плиты из МДФ
  • Клееные щиты из массивной древесины

Великолепная эргономика для оператора

Для станков серии DYNESTIC компания HOLZ-HER предлагает специально разработанный пульт управления, оснащенный монитором с диагональю 21,5" и соотношением сторон 16 : 9, который гарантирует идеальные условия работы для оператора.

Эргономическая конструкция рабочего места приобретает все большее значение. Для станков серии DYNESTIC компания HOLZ-HER предлагает специально разработанный пульт управления, оснащенный монитором с диагональю 21,5" и соотношением сторон 16 : 9, который гарантирует идеальные условия работы для оператора.

В качестве опции и в зависимости от комплектации станка можно выбрать пульт с передвижной стойкой. Ролики на стойке позволяют разместить пульт именно там, где это удобнее всего с точки зрения рабочего процесса.

Полное использование возможностей

Специальные присоски для стола с координатной сеткой позволяют, например, сверлить горизонтальные отверстия и обрабатывать профили на самых разных деталях.

Возможность в качестве опции упереть заготовки об переднюю упорную планку делает станки серии DYNESTIC еще более гибкими в эксплуатации. Форматированные заготовки можно создавать и редактировать без особых усилий. Специальные присоски для стола с координатной сеткой позволяют, например, сверлить горизонтальные отверстия и обрабатывать профили на самых разных деталях.

Эффективная вакуумная технология

Чрезвычайно мощные и эффективные вакуумные насосы
ECO VAC

В высшей степени мощные и эффективные вакуумные насосы надежно удерживают детали. Кроме того, эти вакуумные насосы сухого (безмасляного) типа отличаются низким уровнем шума и чрезвычайно малыми требованиями к техническому обслуживанию.

При использовании нескольких насосов интеллектуальная программируемая система управления вакуумом ECO VAC обеспечивает необходимый уровень вакуума.


Это полезно знать

Полное объединение станков в одну сеть обеспечивает еще более эффективное производство

Эффективность благодаря комбинации оборудования HOLZ-HER

Благодаря полному объединению оборудования HOLZ-HER в одну сеть любую идею можно довести до реального воплощения всего лишь за 20 минут, от первого щелчка мыши и до готовой мебели.
