HOLZ-HER LINEA 6015: От мастеров для мастеров

Горизонтальная панельная пила для новичков и профессионалов | HOLZHER Linea 6015

Одни называют это специальной комплектацией.
Мы называем это базовой комплектацией.

Станок с прижимной балкой LINEA 6015 HOLZ-HER задет новые критерии для оборудования начального класса.

Самые мощные пильные двигатели в своей категории, минимальное время наладки подрезателя, а также бережное обращение с плитами без каких-либо царапин.

Многочисленные продуманные мелочи как в программном обеспечении, так и в механической части LINEA 6015. Чтобы не пришлось от чего-либо отказываться во время раскроя, многое имеется уже в базовом варианте LINEA 6015, например, поддув воздухом для полки и стола или подрезатель мощностью 2,2 кВт.

Высокие параметры ускорения и распиловка от упорной линейки — гарантия максимально быстрой работы и технологической надежности.

Цены
x

Разные требования — разные цены

Цена на станок WEINIG так же индивидуальна, как и ваши требования. Поэтому лучше всего кратко обсудить то, что важно именно вам, и затем вы получите от нас первое необязывающее коммерческое предложение.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.
Персональная консультация
x

Персональная консультация — для лучшей производительности и большей эффективности

Вместе с вашим экспертом WEINIG вы сможете подобрать оптимальный станок для ваших требований. Просто отправьте нам заполненную форму — и ваш местный экспорт WEINIG обсудит с вами все вопросы.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.

Преимущества HOLZ-HER LINEA 6015

  • Выступ пильного диска до 68 мм
  • Пильный агрегат до 11 кВт
  • Подрезной агрегат 2,2 кВт
  • Размеры плиты 3100 x 3100 мм

Техническая информация

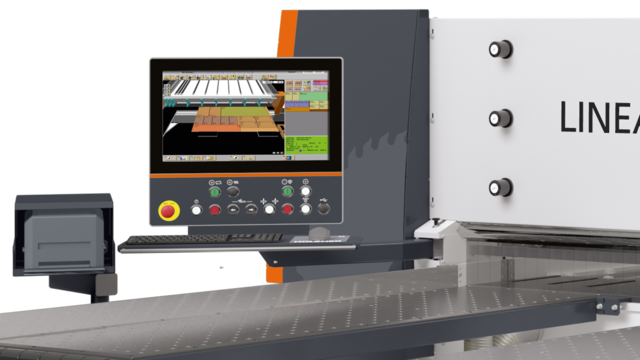

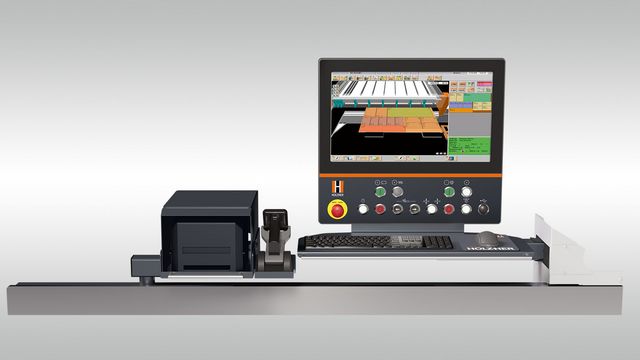

Пульт управления

Превосходно оснащенное рабочее место — основа для эффективной работы без усталости. Благодаря терминалу управления с дисплеем размером 21,5" эти форматно-раскроечные станки HOLZ-HER соответствуют всем требованиям для комфортной работы оператора. Эргономичная регулируемая и фиксируемая полка позволяет удобно разместить принтер этикеток, сканер, клавиатуру и мышь.

  • Графический пользовательский интерфейс с большим мультисенсорным дисплеем класса Full-HD в формате 16:9 и с диагональю 21,5 дюйма гарантирует максимальный обзор в 3D-качестве и режиме реального времени с полноценной графической поддержкой рабочих операций.
  • В комплект входят беспроводная мышь и клавиатура с раскладкой QWERTZ или QWERTY в зависимости от страны назначения.

Массивные столы с воздушной подушкой

Высокая функциональность — отличная эргономика

LINEA 6015 ориентируется на высокие требования с точки зрения оснащения и технических решений.

  • Система воздушных подушек для рабочего стола обеспечивает бережное отношение к заготовке при ее перемещении. Мощная воздуходувка, размещенная сбоку в заднем углу станка (для защиты от пыли), создает воздушную подушку большой площади, благодаря которой перемещение тяжелых плит не представляет никаких проблем.
  • Прочные столы (1800 x 600 мм) не изменяют свою геометрию даже при очень тяжелых плитах.

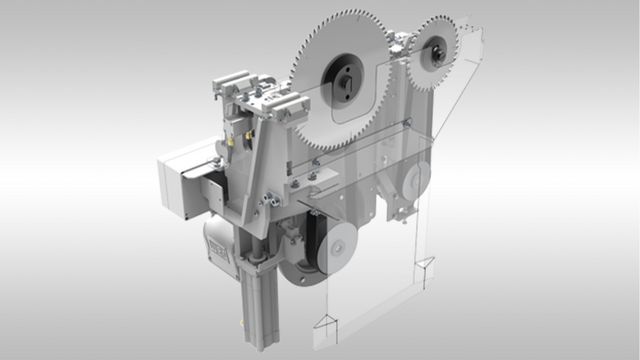

Пильный агрегат LINEA 6015

  • Главный пильный двигатель — уже в стандартной комплектации использован мощный двигатель на 7,5 кВт. Для еще большей производительности станок LINEA 6015 можно в качестве опции оснастить тяговитым двигателем мощностью 11 кВт.
  • Выход пильного диска — макс. 68 мм для индивидуального и пакетного распила
  • Пильная каретка — перемещаемая по линейным направляющим пильная каретка с основным пильным диском диаметром 300 мм движется без вибраций, гарантируя идеальную точность и великолепные результаты распиловки.

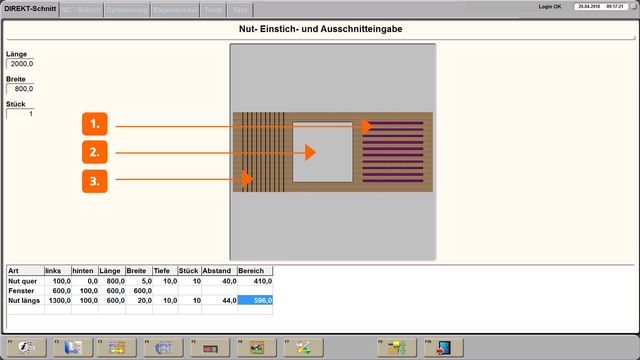

  • Регулировка глубины паза — ручная бесступенчатая регулировка глубины паза в диапазоне 0–25 мм, расположение и размеры пазов программируются в системе управления и оптимизации.
  • Двунаправленная программа для пазов Fast-Cut-Mode (FCM) — обеспечивает минимальное время рабочих циклов при пазовании. При этом прорезание паза производится даже при обратном ходе пильной каретки.
  • Автоматическое ограничение длины раскроя — распознавание конца заготовки с помощью бесконтактных оптических датчиков. Отсутствуют ненужные перемещения пильной каретки, что особенно важно для ручного раскроя.
  • Оптимизированное автоматическое управление длиной распила — пильная каретка управляется системой оптимизации. Предварительное позиционирование пильной каретки под плитой, расчет начала и конца распила, перемещения без распилов выполняются с максимальной скоростью.
  • Подрезная пила – мощный двигатель на 2,2 кВт для подрезной пилы без проблем распиливает даже твердые материалы, например, ламинат высокого давления. Программное обеспечение управляет агрегатом для настройки подрезного пильного диска. Регулировка по высоте и горизонтали производится вручную при работающем инструменте. Это позволяет просто и точно отрегулировать подрезную пилу за кратчайшее время и с минимальными трудозатратами.
  • Быстросменная зажимная система для основной и подрезной пилы — гарантирует точный зажим пильных дисков при минимальном простое для их замены.

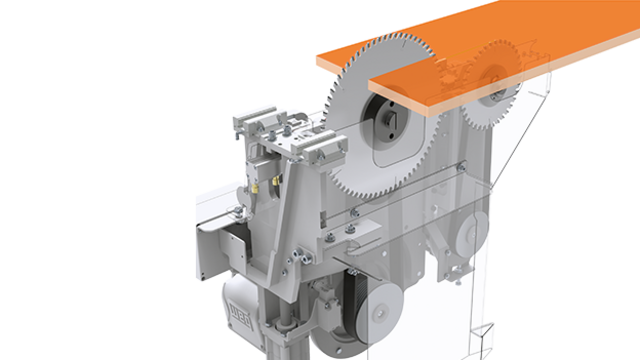

Подрезной агрегат

В серии LINEA используется подрезатель мощностью 2,2 кВт, который справляется даже с твердыми покрытиями и материалами.

Концепция настройки гарантирует минимальное время на наладку и регулировку. Регулирование подрезателя выполняется в работающем состоянии.

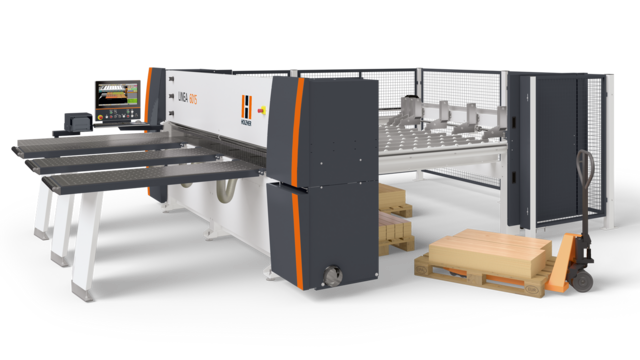

Дверка для проверки и доступа к подшипникам

Двойная сдвижная дверца для доступа с задней стороны станка.

Дверца перемещается по прецизионным направляющим. В задней части станка над роликами можно разместить до 6 европоддонов. Великолепный доступ для обслуживания и очистки в задней части станка с прижимной балкой.

По выбору возможен монтаж доступа справа или слева.

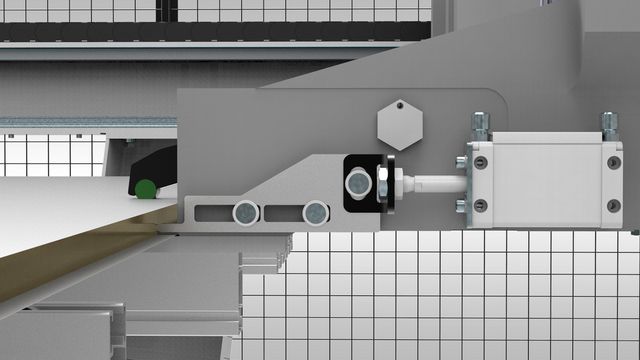

Single Press — угловое прижимное устройство

Обрезиненный боковой прижимной ролик предварительно позиционируется с учетом оптимизации и опускается непосредственно перед заготовкой. Это гарантирует максимум эффективности при обрезке плитных полос. Боковой прижим опирается на массивные линейные направляющие.

Линейный лазер для линии распила

Благодаря функции Visible Cut Line лазерный луч точно показывает, где находится линия распила. Это позволяет идеально раскраивать материал даже по вручную нанесенным отметкам. Большое преимущество этого устройства становится очевидным при раскрое натуральной древесины (например, обкладочных реек).

Произвольно программируемая упорная линейка

Цанговые зажимы (опция: «плавающее» исполнение) компенсируют возникающее в пакете плит напряжение, направляя его вверх.

Устойчивая сварная конструкция с прецизионной закаленной направляющей гарантирует точную и плавную работу станка. Прямой привод посредством зубчатой рейки (с использованием главного вала) и бесконтактное измерение абсолютных размеров обеспечивают точное позиционирование. Серводвигатель максимально быстро перемещает упор в выбранные положения. Измерительная система постоянно и автоматически работает в режиме CC (Continuous Checkup, непрерывный контроль).

Прецизионность и эксплуатационная надежность на долгие годы благодаря таким высококачественным компонентам, как закрытые, закаленные и шлифованные линейные направляющие для всех осей. Оптимизированные, чрезвычайно жесткие станины и подвижные стойки станков для получения великолепных результатов обработки.

Только у HOLZ-HER:

  • 10 лет гарантии на все линейные направляющие!

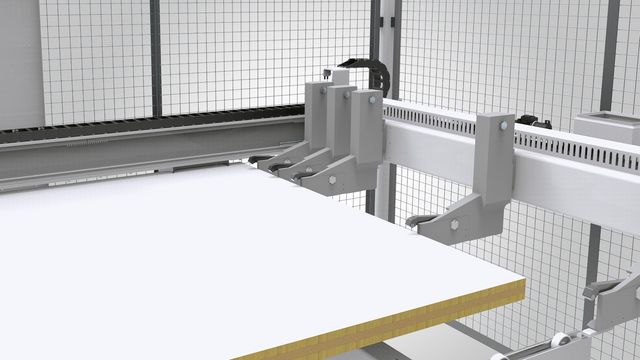

Цанговые зажимы заготовки

Превосходное удержание — цанговые зажимы заготовки

На станке LINEA 6015 первые три цанговых зажима специально размещены близко друг к другу для распила на полосы. В качестве опции возможна плавающая установка зажимов на линейной направляющей для компенсации неровностей в плитах/пакетах. Для точного раскроя шпонированных деталей в качестве опции предлагаются упоры для шпона.

Устройство для раскроя без остатков для полного использования без отходов. Цанговые зажимы заходят в специальные пазы прижимной балки. Плитный материал полностью используется для обработки.

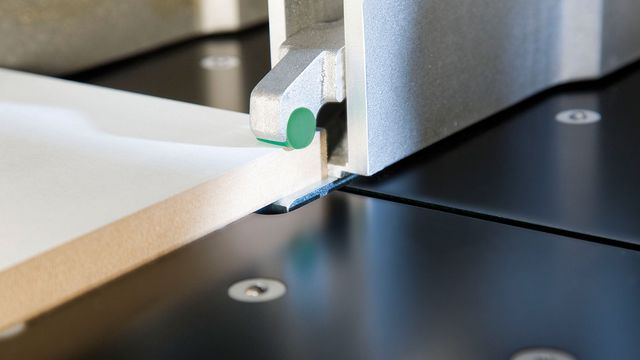

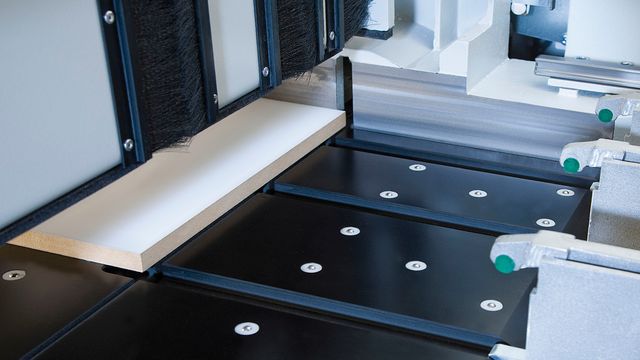

Устройство для раскроя без остатков в прижимной балке

Цанговые зажимы перемещаются до линии распила.

Возможен раскрой плит без отходов, то есть полное использование плитного материала. При неполном распиле пильная каретка автоматически регулирует скорость подачи для получения чистого распила.

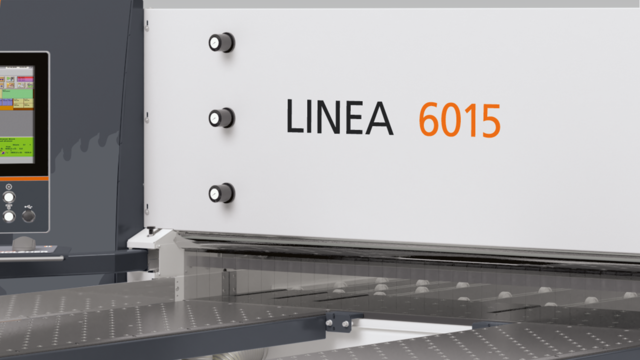

Бесступенчатая регулировка давления зажимов

Манометр в передней части станка позволяет бесступенчато регулировать давление цанговых зажимов. Это предотвращает порчу чувствительных и мягких материалов.

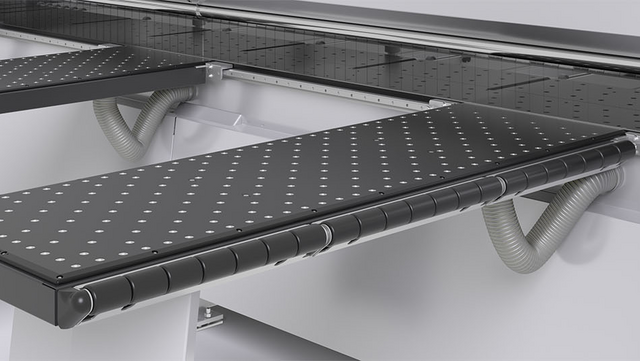

Подающие ролики

Массивные подающие ролики промышленного класса можно установить на столе станка, как с торца, так и на продольной стороне. Для загрузки с помощью тележки или погрузчика.

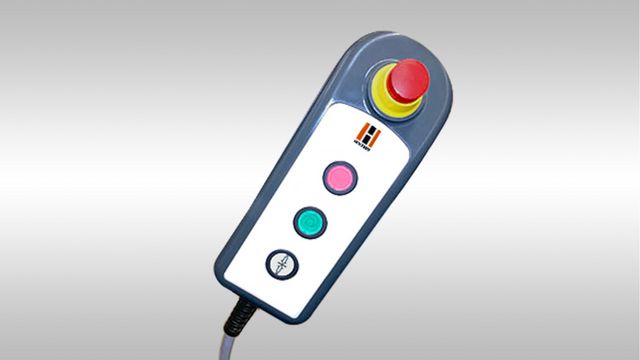

Ручной пульт управления

Для дистанционного управления станком.

Цанговые зажимы можно открывать и закрывать в любом положении. Кроме того, цикл распиловки можно запускать или прерывать при любом положении станка. Оператор контролирует материалы в любой ситуации.

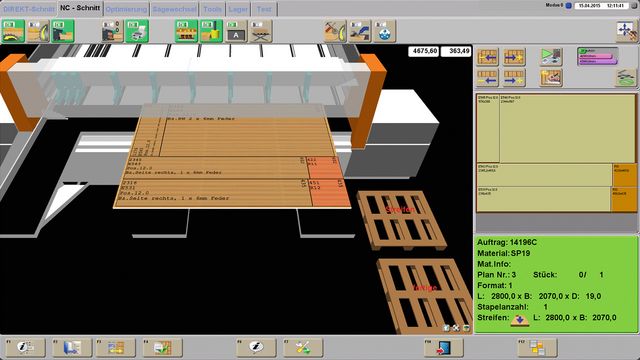

Система управления CUTCONTROL 2

Высокоэффективный программный пакет для форматно-раскроечных станков HOLZ-HER

Возможности любой современной пилы с прижимной балкой в значительной мере зависят от системы управления. На всех форматно-раскроечных станках HOLZ-HER эту роль играют система управления CUTCONTROL 2 и предварительно установленные программные пакеты EASY-PLAN и OPTI-CUT.

Краткий обзор:

  • Интуитивно понятный интерфейс вносит значительный вклад в то, что ваши сотрудники смогут правильно и быстро работать на станке без продолжительного и затратного обучения.
  • Оптимизированное отображение информации подкупает своей наглядностью (не требующиеся кнопки и функции скрываются).
  • Программное обеспечение для оптимизации OPTI-CUT и EASY-PLAN устанавливается уже на заводе.
  • В любое время можно указать приоритеты для выполнение отдельных заданий. Программирование заданий выполняется параллельно с раскроем.
  • При выполнении раскроя в режиме ЧПУ — графическое 3D-представление станка для интуитивного управления и с отображением всех выполняемых операций.
  • Управляемое программой определение опорных размеров при смене пильного диска.
  • Отображение информации о количестве погонных метров, выполненных основной и подрезной пилой.
  • Индивидуальная подстройка функций и параметров.
  • В режиме реального времени отображается не только информация о рабочем состоянии, интервалах ухода и технического обслуживания, но и отдельно программируемая система управления энергией.

Это полезно знать

Сквозное объединение станков в одну сеть делает производство еще более эффективным

Эффективность благодаря объединению станков HOLZ-HER

Благодаря оборудованию HOLZ-HER достаточно 20 минут, чтобы ваша идея стала готовой мебелью с помощью быстрого объединения станков в единую сеть.
