Обрабатывающий центр с ЧПУ PRO-MASTER 7122: Универсальный талант с четырьмя интерполирующими осями

Универсальный талант с четырьмя интерполирующими осями

Обрабатывающий центр с ЧПУ PRO-MASTER 7122 поражает своей впечатляющей эффективностью. Свои сильные стороны PRO-MASTER 7122 демонстрирует особенно при выполнении рабочих операций с массивной древесиной и специальными материалами.

Массивная конструкция и максимальная гибкость в применении — вот отличительные особенности PRO-MASTER 7122. В частности, он уже предварительно сконфигурирован для эффективной маятниковой обработки. В богатое стандартное оснащение входят шесть консолей с 16 упорами (передний и задний ряд упоров), сверлильная головка с пазовальной пилой и синхронно перемещаемое дисковое устройство смены инструментов.

Могучий шпиндель мощностью 11 кВт с керамическими подшипниками и осью C с полной интерполяцией можно еще больше усилить, подняв его мощность до 16 кВт для выполнения особенно трудных рабочих операций.

Цены
x

Разные требования — разные цены

Цена на станок WEINIG так же индивидуальна, как и ваши требования. Поэтому лучше всего кратко обсудить то, что важно именно вам, и затем вы получите от нас первое необязывающее коммерческое предложение.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.
Персональная консультация
x

Персональная консультация — для лучшей производительности и большей эффективности

Вместе с вашим экспертом WEINIG вы сможете подобрать оптимальный станок для ваших требований. Просто отправьте нам заполненную форму — и ваш местный экспорт WEINIG обсудит с вами все вопросы.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.

Техническая информация

Фрезерные агрегаты с большим крутящим моментом

Фрезерные агрегаты с большим крутящим моментом

Прецизионные фрезерные шпиндели с керамическими подшипниками обеспечивают оптимальный результат фрезерования. Шпиндели мощностью 11 или 16 кВт для эффективной обработки резанием — компания HOLZ-HER всегда готова предложить идеальный шпиндель для вашей области применения.

CabinetControl — простое программирование мебели

Простое программирование мебели
Высококачественная и удобная в обращении система управления станком HOLZ-HER
Автоматическое создание программы для ЧПУ одним нажатием кнопки

CabinetControl — программное обеспечение для простого создания корпусной мебели

Высококачественная и удобная в использовании система управления HOLZ-HER является составной частью концепции станка. В пакет оснащения входит программное обеспечение CAMPUS / NC Hops с лицензией для офиса и станка, а также полноценная система автоматизированного проектирования aCADemy. Предлагаемая комплектация превосходно дополняется интегрированным программным обеспечением CabinetControl Base для проектирования мебели. Этот набор создает все необходимые условия для эффективной обработки деталей и удобного управления с использованием интерфейса для сканера штриховых кодов, ручного пульта управления, возможностей импорта и множества других функций.

  • В стандартный программный пакет уже включено решение CabinetControl Base.
  • Проектирование корпусной мебели.
  • Отображение в двух- и трехмерном виде.
  • Возможность быстро подстраиваться под индивидуальные требования заказчика.
  • Превосходное представление мебели.
  • Автоматическое создание карт раскроя.
  • Автоматическое создание программы для ЧПУ одним нажатием кнопки.
  • Опциональная версия для профессионалов CabinetControl PRO дополнительно содержит библиотеку, расчетные инструменты, функцию передачи данных на раскроечный центр и т. д. Идеальный выбор для планирования интерьера кухонь и комнат.

Встроенная сверлильная головка

Интегрируемая сверлильная головка в качестве опции

Сменные сверлильные головки для отличного оснащения станка PRO-MASTER.

16-шпиндельная головка (стандарт)

  • Сверлильный агрегат с 10 вертикальными шпинделями (X = 6 / Y = 4)
  • Шесть горизонтальных шпинделей (два двойных сверлильных шпинделя по оси X / один по оси Y).
  • Встроенная пазовальная пила по оси X.
  • Еще больше мощности для сверлильного агрегата благодаря усилителю давления, входящему в стандартную комплектацию.

24-шпиндельная головка (опция)

  • Сверлильный агрегат с 18 вертикальными шпинделями (X = 11 + 2 / Y = 6)
  • Шесть горизонтальных шпинделей (два двойных сверлильных шпинделя по оси X / один по оси Y).
  • Встроенная пазовальная пила по оси X.
  • Еще больше мощности для сверлильного агрегата благодаря усилителю давления, входящему в стандартную комплектацию.

Обрабатывающая головка — оптимизирована для практического применения

Сверление, пиление, фрезерование, пазование — обрабатывающая головка серии PRO-MASTER.

Сверление, распил, фрезерование, прорезание пазов — обрабатывающая головка серии PRO-MASTER имеет множество функций и прекрасно подходит для рационального производства простых и сложных корпусных деталей в непрерывном режиме работы.

Интегрированность и компактность конструкции делает эту обрабатывающую головку образцом с точки зрения динамических характеристик, ускорения и точности позиционирования. Уже в базовом оснащении станки серии PRO-MASTER предлагают широкий спектр возможностей обработки.

Консольный стол в стандартной комплектации

Консольный стол в стандартной комплектации
Присоски высотой 125 мм
Поднимаемые и опускаемые вспомогательные загрузочные устройства с пневматическим приводом

Консольный стол — опора заготовки для оптимальных рабочих процессов

Прецизионному производству требуется точное и надежное позиционирование заготовок. Поэтому станки серии PRO-MASTER оснащены многофункциональным консольным столом. Он обеспечивает высокий уровень гибкости для всех видов обработки и позволяет быстро и просто фиксировать даже заготовки сложной формы.

  • Массивные консоли и одноконтурная вакуумная система, шесть легко перемещаемых поперечин с пневматическим зажимом по оси X. Консоли перемещаются пневматическим приводом с использованием поворотного переключателя, который удобен в использовании как для правшей, так и левшей.
  • Линейки по оси X для быстрого позиционирования консолей, лазерные указатели для точного позиционирования вакуумных присосок. В качестве опции предлагаются дополнительные консоли и присоски.
  • Присоски высотой 125 мм обеспечивают свободный доступ для обрабатывающей головки со всех сторон.
  • Передвигающиеся упоры, эксцентрические, в закаленных направляющих втулках. Возможность опускания упоров пневматическим приводом.
  • Четыре поднимаемые и опускаемые вспомогательные загрузочные устройства с пневматическим приводом для упрощения позиционирования тяжелых заготовок. В качестве опции предлагаются дополнительные загрузочные устройства.
  • Два больших кнопочных выключателя для зажима.
  • Боковая консоль для хранения неиспользуемых присосок.
  • Расширенные возможности благодаря дополнительным зонам обработки (опция).
  • Отсутствие потерь вакуума благодаря отдельно переключаемым вакуумным зонам.
  • Высокоэффективные вакуумные насосы — 100 м3/ч.
    Опция: вакуумные насосы с производительностью 140 и 250 м3/ч.

Рабочие столы с высокой гибкостью в применении

Рабочие столы с высокой гибкостью в применении
Рабочие столы с высокой гибкостью в применении
Рабочие столы с высокой гибкостью в применении

Стол X-MOVE

В стандартной комплектации стол X-MOVE состоит из шести консолей с двумя вакуумными присосками на каждой. Консоли автоматически или нажатием кнопки перемещаются по оси X в положения, запрограммированные в системе управления.

  • Шесть консолей с возможностью позиционирования на закаленных линейных направляющих посредством реечного привода. (В качестве опции возможны дополнительные консоли X-MOVE)
  • Возможность различного использования для установки вакуумных присосок или рамных зажимных элементов.

Стол VARIO

В стандартной комплектации стол Vario состоит из шести консолей с тремя вакуумными присосками на каждой. Для переналадки всего рабочего стола достаточно нескольких секунд. При этом консоли и присоски автоматически позиционируются системой управления.

  • Шесть консолей с возможностью позиционирования на закаленных линейных направляющих посредством реечного привода.
  • По три крепления для присосок на каждой консоли, по одной вакуумной присоске с копировальным золотником (опция: вторая вакуумная присоска).
  • Возможность позиционирования креплений присосок по закаленной линейной направляющей посредством реечного привода (опция: дополнительные крепления для присосок).

Стол Nesting с большим расходом

Технология Nesting для рационального производства. При использовании этой технологии пористая подложка (чаще всего тонкая плита из МДФ) прижимается к столу станка под действием вакуума. При этом данная плита служит как своего рода плоская присоска и опора для обрабатываемых деталей. Технология Nesting позволяет оптимально обрабатывать и раскраивать плитные материалы.

  • Для форматирования согласно вложенным схемам раскроя на столе Nesting.
  • Обработка деталей на вакуумных присосках с ручным позиционированием.
  • Минимальный шаг (50 мм) стола Nesting от компании HOLZ-HER гарантирует хорошее создание вакуума по всей площади стола.

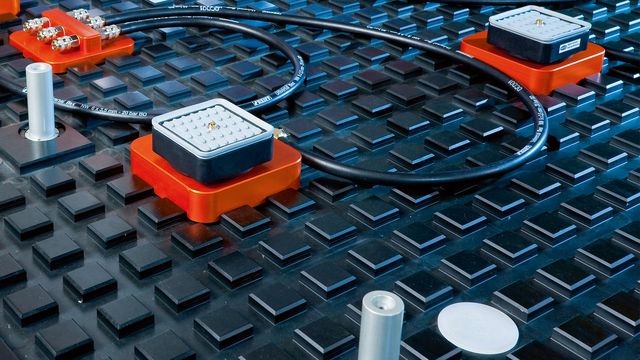

Продуманный зажим заготовок

Изменяемая система согласованных друг с другом зажимных элементов

Применение интеллектуального программного обеспечения в комбинации с продуманной техникой позволяет еще больше увеличить эффективность обрабатывающих центров с ЧПУ. В настоящее время критерием успеха является возможность комплексного изготовления отдельных деталей. Все детали должны производится с максимальным качеством, при этом все возможные технологические операции должны совершаться за один проход. «Возможность производства множества продуктов» открывает новые горизонты. Кроме того, обработка на станках с ЧПУ позволяет вновь использовать традиционные деревянные соединения. Там, где раньше применялись ремесленные методы с большими трудозатратами и допусками, сегодня достаточно всего лишь нескольких щелчков компьютерной мышью, и сложные соединения создаются с максимальной точностью. И благодаря этому снова появляются коробки дверей с долблеными пазами или соединения типа «ласточкин хвост».

Изменяемая система согласованных друг с другом вакуумных присосок и зажимных устройств для обработки поверхностей, а также прямых и изогнутых рамных элементов.

Интеллектуальная обработка массивной древесины

Превосходное оснащение для индивидуальной обработки в самых разных вариантах

Станки серии PRO-MASTER 71 и 72 открывают практически безграничные возможности обработки. Созданная для высоких нагрузок массивная и продуманная конструкция обоих станков отличается современным промышленным дизайном, учитывающим область применения.

Благодаря большой длине обработки по оси Х консольный стол обрабатывающих центров с ЧПУ идеально подходит для обработки длинных деталей для лестниц, зимних садов и т. д. В маятниковом режиме можно эффективно и без труда обрабатывать даже большие дверные элементы. 1400 или 1600 мм по оси Y и подъем по оси Z в 565 мм — обе серии прекрасно подготовлены для изготовления индивидуальных деталей в самых разных вариантах.

Много места для установки всех инструментов

Синхронно перемещаемое дисковое устройство смены инструментов с 12 или 18 местами
14- или 16-местное линейное устройство смены инструментов
Много места для разнообразных комбинаций инструментов

Синхронно перемещаемое дисковое устройство смены инструментов с 12 или 18 местами сводит к минимуму время наладки и обеспечивает высший уровень производительности. Для пильных дисков диаметром до 350 мм имеется специальное захватное устройство для смены инструмента.

В качестве дополнения предлагается такое устройство на два места для больших угловых передач, а также 14- или 16-местное линейное устройство для оснащения большим количеством инструментов.

Для тех областей, где требуется много инструментов, например, при производстве окон, комплектацию можно дополнить специальным челночным устройством смены инструментов, которое может иметь до 60 мест.

Инновационные сменные агрегаты

Сменные агрегаты для самых разных областей применения

Ваше преимущество для высокого качества производства

Для всех станков серии PRO-MASTER предлагается множество сменных агрегатов для самых разных областей применения. Их спектр простирается от обычных многошпиндельных агрегатов, агрегатов для выборки пазов под замок, пильных агрегатов до специального оснащения, например долбежных и режущих агрегатов для обработки вспененных материалов и т. д.

Для выполнения прецизионных угловых пропилов и отверстий предлагаются угловые поворотные редукторы с цифровым указателем угла и централизованной регулировкой угла.

Фрезерование паза замка для производителей дверей

Фрезерование паза замка для производителей дверей
Эффективная обработка деталей дверей и рам

Фрезерование паза для замка

Фрезерные двигатели с большим крутящим моментом на опциональном горизонтальном фрезерном агрегате делают станки серии PRO-MASTER настоящими профессионалами по изготовлению дверей. Эту задачу также может выполнять фрезерный агрегат в 5-осевом исполнении.

  • В дополнении к этому компания HOLZ-HER предлагает широкий ассортимент мощных и надежных сменных агрегатов для всех областей применения.

Лазерные указатели в стандартной комплектации

Лазерные указатели справа и слева на обрабатывающей головке
Лазерные указатели справа и слева на обрабатывающей головке
Лазерные указатели справа и слева на обрабатывающей головке

Справа и слева на обрабатывающей головке установлены лазерные указатели для точного позиционирования вакуумных присосок или прохождения по контуру заготовки.

Контурный лазер — всеобъемлющее решение для позиционирования

Контурный лазер — всеобъемлющее решение для позиционирования
Контурный лазер — всеобъемлющее решение для позиционирования

Контурный лазер одновременно проецирует весь контур заготовки и все требуемые вакуумные присоски, а также все положения консоли без ограничения количества необходимых для проецирования линий.

Эффективный транспортер для стружки

Эффективный транспортер для стружки

Для удаления стружки при обработке массивной древесины. Рабочее место вокруг станка с ЧПУ остается чистым.

Различные концепции безопасности

3-зонные контактные маты или защитный бампер

Современные концепции безопасности позволяют выбирать между запатентованными 3-зонными контактными матами или защитными бамперами. Благодаря этому обрабатывающие центры HOLZ-HER можно индивидуально и надежно согласовать с условиями эксплуатации у заказчика.

Эффективная вакуумная техника

Чрезвычайно мощные и эффективные вакуумные насосы
ECO VAC

Чрезвычайно мощные и эффективные вакуумные насосы обеспечивают надежное удержание заготовок. Кроме того, эти насосы с сухим ходом отличаются малошумностью и почти не требуют технического обслуживания.

В случае использования нескольких насосов интеллектуальная программная система ECO VAC управляет требуемой мощностью вакуума.

Гибкая вытяжная система

Гибкая вытяжная система с возможностью программирования на восемь положений

Гибкая вытяжная система с возможностью программирования на восемь положений

Автоматическая установка в одном из восьми положений для точного размещения вытяжного кожуха на высоте заготовки. Это гарантирует оптимальное отсасывание стружки.


Это полезно знать

Экономия энергии без проблем

Благодаря интеллектуальному управлению энергией в режиме ECO MODE на станках с ЧПУ HOLZ-HER вы не только бережно относитесь к окружающей среде, но и экономите деньги.

Подробнее


Сквозное объединение станков в одну сеть делает производство еще более эффективным

Эффективность благодаря объединению станков HOLZ-HER

Благодаря оборудованию HOLZ-HER достаточно 20 минут, чтобы ваша идея стала готовой мебелью с помощью быстрого объединения станков в единую сеть.

Подробнее

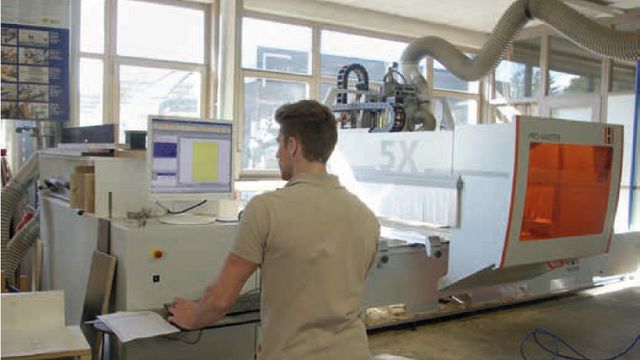

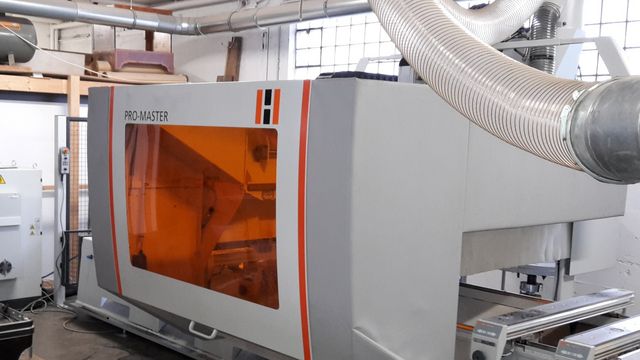

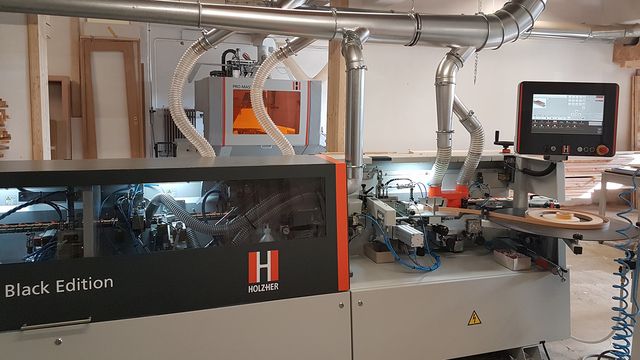

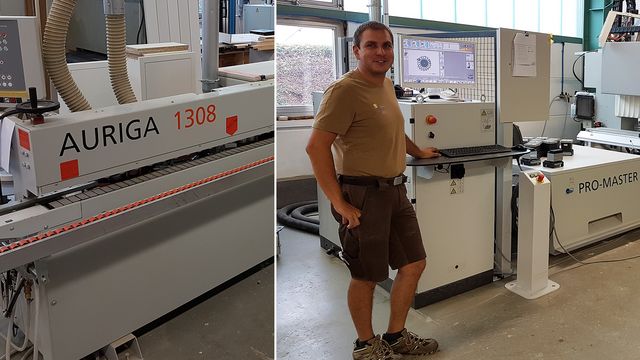

Проекты


Подробная информация

Загрузки

Просто, быстро и экологично: дополнительная информация в виде документа PDF для загрузки.

Проспект PRO-MASTER 7122 (PDF, 3 MB)

Технические характеристики

Открыть таблицу
