Обрабатывающий центр с ЧПУ EPICON 7235: Высокоэффективный мастер на все руки для любого цеха

Воспользуйтесь преимуществами серии EPICON от HOLZ-HER, чтобы перейти на следующее поколение обработки с ЧПУ. 5-осевой обрабатывающий центр EPICON открывает новые горизонты для реализации ваших идей.

Оптимизированная конструкция портала и станины станка создает превосходную основу для получения абсолютно точных и идеально отфрезерованных деталей, одновременно допуская обработку с очень большим ускорением и скоростью фрезерования.

Не стоит забывать о высокоточных прямых сервоприводах, износостойких муфтах и защищенных прецизионных линейных направляющих, на которые предоставляется 10-летняя гарантия HOLZ-HER.

Прекрасно зарекомендовавшая себя 5-осевая технология и 5-осевой шпиндель мощностью 13 кВт с полной интерполяцией (входит в стандартную комплектацию) — такое оснащение гарантирует максимальное использование всех преимуществ приводов.

Серия EPICON удачно дополняется широким ассортиментом разнообразных опций, где каждый заказчик найдет все, что ему нужно. Благодаря этому станок EPICON оптимально подходит для производства мебели, изготовления лестниц и моделей, а также для обработки массивной древесины.

Цены
x

Разные требования — разные цены

Цена на станок WEINIG так же индивидуальна, как и ваши требования. Поэтому лучше всего кратко обсудить то, что важно именно вам, и затем вы получите от нас первое необязывающее коммерческое предложение.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.
Персональная консультация
x

Персональная консультация — для лучшей производительности и большей эффективности

Вместе с вашим экспертом WEINIG вы сможете подобрать оптимальный станок для ваших требований. Просто отправьте нам заполненную форму — и ваш местный экспорт WEINIG обсудит с вами все вопросы.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.

Техническая информация

Мощный 5-осевой фрезерный агрегат

Проверенная временем 5-осевая технология с приводами Beckhoff и системой управления

5-осевой шпиндель мощностью 13 кВт с полной интерполяцией (стандартная комплектация) оснащен керамическими подшипниками, что позволяет полностью использовать всю удерживающую силу приводов.

Для обработки особенно больших деталей из массивной древесины идеально подходит опциональный шпиндель PRO-Torque . Имея мощность 18 кВт и механические тормоза для осей A и C, он гарантирует экстремальную жесткость и великолепные результаты при высоких скоростях подаче и большом съеме стружки.

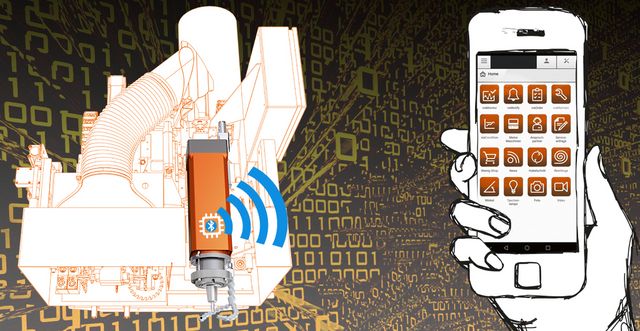

Система мониторинга через Bluetooth

Регистрация данных и мониторинг шпинделей

Теперь все фрезерные агрегаты обрабатывающих центров с ЧПУ от HOLZ-HER могут оснащаться системой мониторинга ChipControl.

Все контролируемые данные передаются по протоколу Bluetooth в компьютер или мобильное приложение viaCockpit. В случае превышения безопасных параметров на мониторе станка или в приложениях ViaCondition и viaCockpit появляется тревожное сообщение, а также отображается соответствующая информация.

Новая система ChipControl

  • сигнализирует о вибрациях, возникающих, например, из-за дисбаланса инструмента или поломки лезвия
  • сообщает о небольших поломках подшипников вследствие столкновения или подобных событий
  • контролирует температуру подшипников при обработке с большой нагрузкой на шпиндели
  • сигнализирует о перегреве шпинделя или подшипникового узла
  • резервный контроль частоты вращения
  • обеспечивает упреждающую диагностики для профилактического технического обслуживания

5-осевые модули CAMPUS — 3D-моделирование

5-осевой модуль CAMPUS для синхронного фрезерования

3D-моделирование обработки как стандартная функция

Уже в базовой комплектации станки EPICON поставляются с продуманной функцией 3D-моделирования обработки. В качестве дополнительной опции можно заказать 3D-моделирование работы станка в программном обеспечении CAMPUS. Преимущества:

  • Контроль столкновений
  • Трехмерное моделирование перемещений станка и съема материала на заготовке
  • Графическое представление обрабатывающей головки, инструмента и его крепления, стола и зажимных элементов.
  • Возможность использования версии для показанного выше моделирования работы станка с отображением консолей, присосок и зажимных элементов.

Идеально оптимизированное 5-осевое фрезерование благодаря пакету Performance High-Speed-Curve

Предлагаемый в качестве опции пакет Performance High-Speed-Curve содержит дополнительные преимущества для профессионалов 5-осевой обработки. Он позволяет использовать первоклассную эффективность 5-осевого шпинделя для настоящего высокоскоростного фрезерования с превосходными результатами. Этот высокоскоростной модуль также идеально подходит для повышения производительности при интеграции программного обеспечения CAD/CAM сторонних производителей и предлагает отличные возможности для сплайн-интерполяции.

5-осевой модуль CAMPUS для синхронного фрезерования

Этот дополнительный модуль программы NC-HOPS поддерживает 5-осевую обработку с интерполяцией во многих областях. Примеры:

  • 5-осевое синхронное фрезерование.
  • Поддержка 5-осевой интерполяции посредством верхней и нижней направляющей кривой (синхронная обработка).
  • Два контура на заданных слоях интерпретируются как 5-осевая обработка.

Встроенная сверлильная головка, 21 | 31 шпиндель

Встроенная сверлильная головка, 21 или 31 шпинделя

Благодаря встроенным сверлильным головкам EPICON готов к решению любых задач.

21 шпиндель

  • Сверлильный агрегат с 15 вертикальными шпинделями
  • Шесть горизонтальных шпинделей (возможен третий горизонтальный шпиндель для оси X и второй горизонтальный шпиндель для оси Y)
  • Встроенная пазовальная пила для оси X (опция: вторая пазовальная пила для оси Y)

31 шпиндель

  • Сверлильный агрегат с 25 вертикальными шпинделями
  • Шесть горизонтальных шпинделей (возможен третий горизонтальный шпиндель для оси X и второй горизонтальный шпиндель для оси Y)
  • Встроенная пазовальная пила для оси X (опция: вторая пазовальная пила для оси Y)

Обрабатывающая головка оптимизирована для практического применения

Сверление, пиление, фрезерование, пазование — обрабатывающая головка серии EPICON

Сверление, распил, фрезерование, прорезание пазов — обрабатывающая головка серии EPICON имеет множество функций и прекрасно подходит для рационального производства простых и сложных корпусных деталей в непрерывном режиме работы.

Интегрированность и компактность конструкции делает эту обрабатывающую головку образцом с точки зрения динамических характеристик, ускорения и точности позиционирования. Уже в базовом оснащении станки серии EPICON предлагают широкий спектр возможностей обработки.

Рабочие столы с высокой гибкостью в применении

Консольный стол в стандартной комплектации
Стол X-MOVE
Поднимаемые и опускаемые вспомогательные загрузочные устройства с пневматическим приводом

Стандартная комплектация: консольный стол — опора заготовки для оптимальных рабочих процессов

Прецизионному производству требуется точное и надежное позиционирование заготовок. Поэтому станки серии EPICON оснащены консольным столом. Он обеспечивает высокий уровень гибкости для всех видов обработки и позволяет быстро и просто фиксировать даже заготовки сложной формы.

  • Массивные консоли и одноконтурная вакуумная система, шесть легко перемещаемых поперечин с пневматическим зажимом по оси X. Консоли перемещаются пневматическим приводом с использованием поворотного переключателя, который удобен в использовании как для правшей, так и левшей.
  • Линейки по оси X для быстрого позиционирования консолей, лазерные указатели для точного позиционирования вакуумных присосок. В качестве опции предлагаются дополнительные консоли и присоски.
  • Присоски высотой 125 мм обеспечивают свободный доступ для обрабатывающей головки со всех сторон.
  • Передвигающиеся упоры, эксцентрические, в закаленных направляющих втулках. Возможность опускания упоров пневматическим приводом.
  • Четыре поднимаемые и опускаемые вспомогательные загрузочные устройства с пневматическим приводом для упрощения позиционирования тяжелых заготовок. В качестве опции предлагаются дополнительные загрузочные устройства.
  • Два больших кнопочных выключателя для зажима.
  • Расширенные возможности благодаря дополнительным зонам обработки (опция).
  • Отсутствие потерь вакуума благодаря отдельно переключаемым вакуумным зонам.
  • Высокоэффективные вакуумные насосы — 100 м3/ч.
    Опция: вакуумные насосы производительностью 140 и 250 м3/ч.

Станочный стол SynchroDrive

Современное технологическое оборудование, до 50 сервоосей

Для быстрого, точного и надежного позиционирования вакуумных присосок с учетом деталей разных размеров:

  • от шести до десяти консолей и три или четыре каретки с присосками на каждую консоль
  • каждая консоль и каждая каретка с присосками оснащена собственным позиционирующим серводвигателем высокой точности
  • все сервооси (до 50) стола SynchroDrive синхронно управляются и позиционируются программным обеспечением станка, что сводит к абсолютному минимуму время наладки стола и одновременно гарантирует точное размещение консолей и присосок на столе
  • присоски разных размеров, а также специальные присоски для массивной древесины и рамные зажимы позволяют использовать стол SynchroDrive для изготовления любых деталей

Светодиодный стол VISE

В компании HOLZ-HER сокращение VISE означает Visual Setting, то есть речь идет о визуальной поддержке оператора станка при его наладке. Уже при укладке детали в виртуальном режиме на экране отображается оптимальное предложение по позиционированию консолей и вакуумных присосок.

Само собой разумеется, что при этом учитываются используемые инструменты, а также сквозные отверстия, карманы и другие технологические элементы.

Светодиодный стол HOLZ-HER с функцией Visual Setting гарантирует чрезвычайно быструю, безошибочную и надежную настройку ЧПУ, предотвращая ошибки при обработке и повреждение присосок.

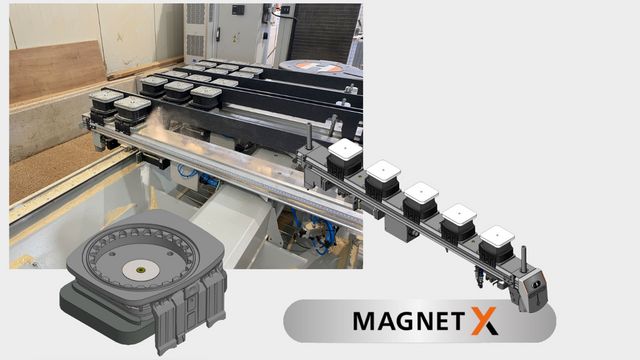

Продуманный зажим заготовок

Изменяемая система согласованных друг с другом зажимных элементов

Применение интеллектуального программного обеспечения в комбинации с продуманной техникой позволяет еще больше увеличить эффективность обрабатывающих центров с ЧПУ. В настоящее время критерием успеха является возможность комплексного изготовления отдельных деталей. Все детали должны производится с максимальным качеством, при этом все возможные технологические операции должны совершаться за один проход. «Возможность производства множества продуктов» открывает новые горизонты. Кроме того, обработка на станках с ЧПУ позволяет вновь использовать традиционные деревянные соединения. Там, где раньше применялись ремесленные методы с большими трудозатратами и допусками, сегодня достаточно всего лишь нескольких щелчков компьютерной мышью, и сложные соединения создаются с максимальной точностью. И благодаря этому снова появляются коробки дверей с долблеными пазами или соединения типа «ласточкин хвост».

Изменяемая система согласованных друг с другом вакуумных присосок и зажимных устройств для обработки поверхностей, а также прямых и изогнутых рамных элементов.

Интеллектуальная обработка массивной древесины

Превосходное оснащение для индивидуальной обработки в самых разных вариантах

Серия EPICON открывает практически безграничные возможности для обработки. Созданная для высоких нагрузок массивная и продуманная конструкция обоих станков отличается современным промышленным дизайном, учитывающим область применения.

Благодаря большой длине обработки по оси Х консольный стол обрабатывающих центров с ЧПУ идеально подходит для обработки длинных деталей для лестниц, зимних садов и т. д. В маятниковом режиме можно эффективно и без труда обрабатывать даже большие дверные элементы. До 1650 мм по оси Y и подъем по оси Z на 565 мм — EPICON идеально подходит для изготовления индивидуальных деталей в самых разных вариантах.

Много места для установки всех инструментов на станках 7235/7335

Синхронно перемещаемое дисковое устройство смены инструментов с 12 или 18 местами
14-местное линейное устройство смены инструментов
Много места для разнообразных комбинаций инструментов

Синхронно перемещаемое дисковое устройство смены инструментов с 18 или 24 местами сводит к минимуму время наладки и обеспечивает высший уровень производительности. Для пильных дисков диаметром до 350 мм имеется специальное захватное устройство для смены инструмента.

Дополнительно в сочетании с упором предлагается 14-местное захватное линейное устройство для комплектования разнообразными инструментами.

Для тех областей, где требуется много инструментов, например, при производстве окон, комплектацию можно дополнить специальным челночным устройством смены инструментов, которое может иметь до 40 мест.

Инновационные сменные агрегаты

Сменные агрегаты для самых разных областей применения

Ваше преимущество для высокого качества продукции

На всех станках серии EPICON предлагается множество сменных агрегатов для самых разных областей применения. Их спектр простирается от обычных многошпиндельных агрегатов, агрегатов для выборки пазов под замок, пильных агрегатов до специального оснащения, например долбежных и режущих агрегатов для обработки вспененных материалов и т. д.

Для выполнения прецизионных угловых пропилов и отверстий предлагаются угловые поворотные редукторы с цифровым указателем угла и централизованной регулировкой угла.

Не стоит забывать об измерительных щупах для точного измерения длины, глубины и толщины заготовок, включая коррекцию положения в обрабатывающей программе.

Лазерные указатели в стандартной комплектации

Лазерные указатели справа и слева на обрабатывающей головке
Лазерные указатели справа и слева на обрабатывающей головке
Лазерные указатели справа и слева на обрабатывающей головке

Справа и слева на обрабатывающей головке установлены лазерные указатели для точного позиционирования вакуумных присосок или прохождения по контуру заготовки.

Контурный лазер — всеобъемлющее решение для позиционирования

Контурный лазер — всеобъемлющее решение для позиционирования
Контурный лазер — всеобъемлющее решение для позиционирования

Контурный лазер одновременно проецирует весь контур заготовки и все требуемые вакуумные присоски, а также все положения консоли без ограничения количества необходимых для проецирования линий.

Различные концепции безопасности

Безопасность оператора — это наш абсолютный приоритет. Поэтому, заказывая станок EPICON, вы можете выбрать чрезвычайно прочные многозонные контактные маты или бесконтактные световые барьеры.

Эффективная вакуумная технология

Чрезвычайно мощные и эффективные вакуумные насосы
ECO VAC

В высшей степени мощные и эффективные вакуумные насосы надежно удерживают детали. Кроме того, эти вакуумные насосы сухого (безмасляного) типа отличаются низким уровнем шума и чрезвычайно малыми требованиями к техническому обслуживанию.

При использовании нескольких насосов интеллектуальная программируемая система управления вакуумом ECO VAC обеспечивает необходимый уровень вакуума.

Гибкая вытяжная система

Гибкая вытяжная система с возможностью программирования на восемь положений

Гибкая вытяжная система с возможностью программирования на восемь положений

Автоматическая установка в одном из восьми положений для точного размещения вытяжного кожуха на высоте заготовки. Это гарантирует оптимальное отсасывание стружки.

Передвижной пульт управления

Передвижной пульт управлениядля обрабатывающих центров с ЧПУ HOLZHER

Эргономика рабочего места всегда имеет большое значение. Компания HOLZ-HER оснащает все модели EPICON передвижным пультом управления с мультисенсорным дисплеем диагональю 21,5" и с соотношением сторон 16:9, который гарантирует великолепную эргономику для оператора. Благодаря колесикам пульт можно разместить именно в том месте, где на нем удобнее всего работать.
