HOLZ-HER DYNESTIC 7535: Динамичная 5-осевая обработка в формате XXL

5-осевой станок с ЧПУ и технологией Nesting от HOLZ-HER — динамичная обработка в формат XXL на Dynestic 7535

DYNESTIC 7535 с ЧПУ, 5-осевым фрезерным шпинделем и матричным столом глубиной 2200 мм является флагманом новой серии станков HOLZ-HER, использующих технологию Nesting. Подвижная станина в виде массивной портальной конструкции и два синхронизированных привода обеспечивают максимальную точность и высочайшее качество фрезеровки даже при такой большой рабочей глубине.

DYNESTIC 7535 оснащен совершенно новым программным пакетом CAMPUS версии 7. Также можно воспользоваться функциональными возможностями программного обеспечения BetterNest, предлагаемого в качестве опции. Полученные при этом результаты убедят любого скептика. Высокоэффективный стол для обработки по технологии Nesting обеспечивает оптимальное создание вакуума и может по желанию поставляться с интеллектуальным матричным столом с 16 секциями и программным управлением вакуумом. Присоски двойного действия надежно удерживают двери, лестничные элементы и т. д. Благодаря этому данный 5-осевой центр с ЧПУ представляет собой настоящего мастера на все руки с практически безграничными возможностями обработки.

DYNESTIC 7535 позволяет обрабатывать детали длиной более 6 метров. В стандартную комплектацию всех 5-осевых обрабатывающих центрах HOLZ-HER входит 5-осевой прецизионный фрезерный шпиндель с жидкостным охлаждением. Мощность шпинделя составляет 10 кВт, а диапазон частоты вращения — 1000–24 000 об/мин. В качестве опции также предлагается высокопроизводительный фрезерный шпиндель мощностью 12 кВт или 17-киловаттный шпиндель PRO-TORQUE с управляемой блокировкой осей.

Идет ли речь о DYNESTIC 7535 classic, push, automatic или lift — этот 5-осевой станок с ЧПУ действительно задает новые критерии!

Цены
x

Разные требования — разные цены

Цена на станок WEINIG так же индивидуальна, как и ваши требования. Поэтому лучше всего кратко обсудить то, что важно именно вам, и затем вы получите от нас первое необязывающее коммерческое предложение.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.
Персональная консультация
x

Персональная консультация — для лучшей производительности и большей эффективности

Вместе с вашим экспертом WEINIG вы сможете подобрать оптимальный станок для ваших требований. Просто отправьте нам заполненную форму — и ваш местный экспорт WEINIG обсудит с вами все вопросы.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.

Преимущества DYNESTIC 7535

Техническая информация

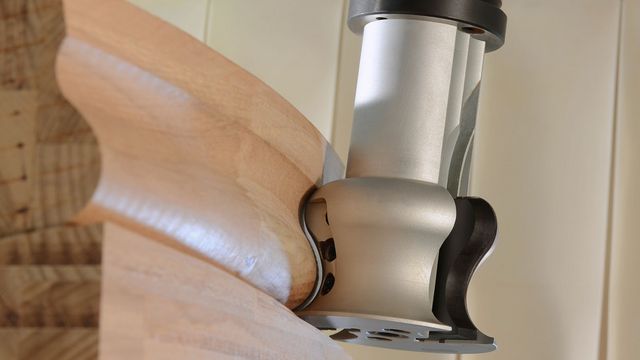

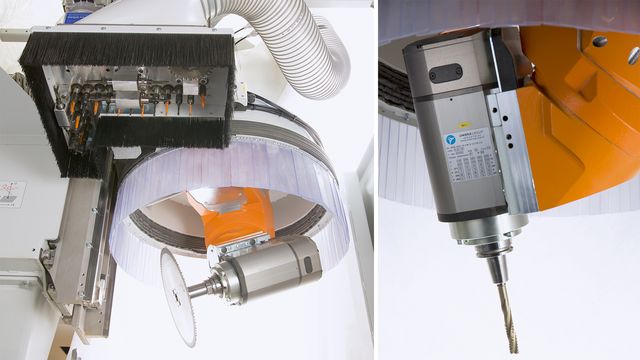

Мощный 5-осевой фрезерный агрегат

Мощный 5-осевой фрезерный агрегат до 17 кВт
Мощный 5-осевой фрезерный агрегат для Dynestic
Мощный 5-осевой фрезерный агрегат: обрабатывающая головка на карданном шарнире, мощность до 17 кВт

«Пятое измерение» в обработке древесины

Карданная обрабатывающая головка мощностью до 18 кВт (стандартная комплектация: 13 кВт) обеспечивает прецизионное изготовление сложных дугообразных или изогнутых деталей, например, для лестничных маршей мебельных и строительных элементов со сложным дизайном. Компактная и мощная обрабатывающая головка с полной интерполяцией работает с частотой вращения до 24 000 оборотов в минуту и выдерживает очень высокие нагрузки благодаря керамическим подшипникам и жидкостному охлаждению.

Особенностью опционального шпинделя мощностью 18 кВт (S6) является технология PRO-TORQUE, которая благодаря автоматической механической фиксации оси A и C позволяет получать очень высокий крутящий момент на шпинделе. Оптимальный отсос стружки обеспечивается возможностью позиционирования отсасывающего кожуха в восьми положениях.

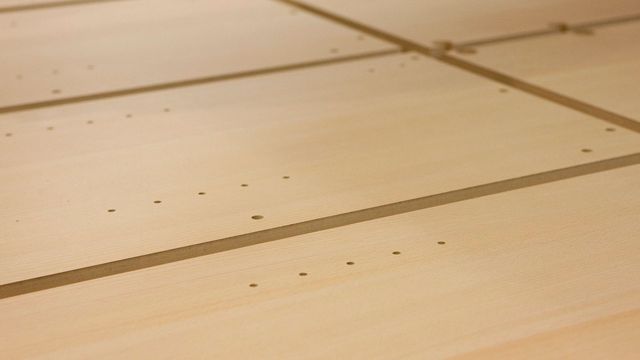

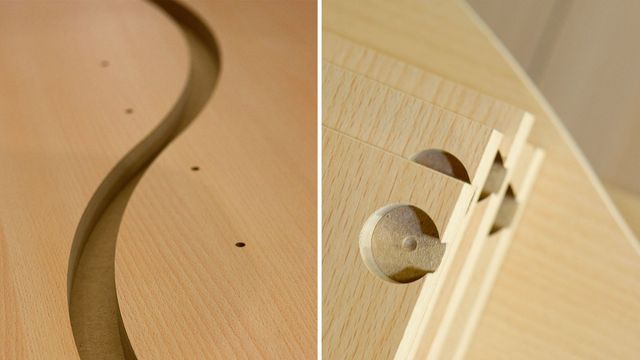

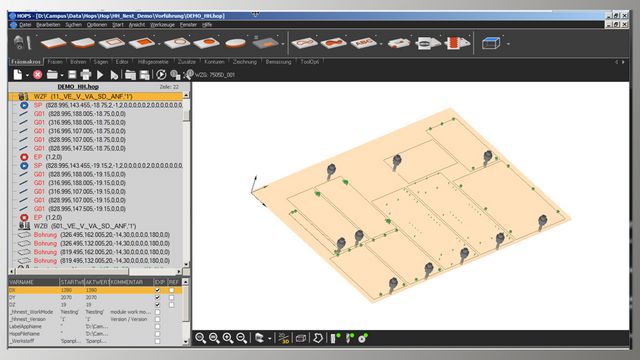

BetterNest — оптимальное ПО для Nesting

Оптимизация отходов и перемещения благодаря новейшему ПО для оператора
Оптимизация отходов и перемещения благодаря новейшему ПО для оператора
Оптимизация отходов и перемещения благодаря новейшему ПО для оператора

Оптимизация отходов и перемещения благодаря новейшему ПО для оператора

Быстрое распространение технологии Nesting в качестве комбинированного решения для раскроя и обработки с ЧПУ, в том числе для большого количества плит, также предъявляет высокие требования к программному обеспечению, составляющему схемы раскладки. Поэтому для станков серии DYNESTIC компания HOLZ-HER предлагает программное обеспечение BetterNest представляющее собой дополнительный модуль к программному обеспечению CAMPUS / NC Hops.

Этот модуль предлагается в варианте только для прямоугольных деталей или как версия для произвольных форм. Его совершенно новый алгоритм позволяет получать недостижимые раньше результаты раскладки с очень малым количеством отходов по сравнению с обычным ПО для Nesting. Несмотря на чрезвычайно широкий спектр возможностей , это программное обеспечение очень просто в использовании, поэтому с ним может работать любой пользователь в офисе или у станка, что повышает надежность технологических процессов.

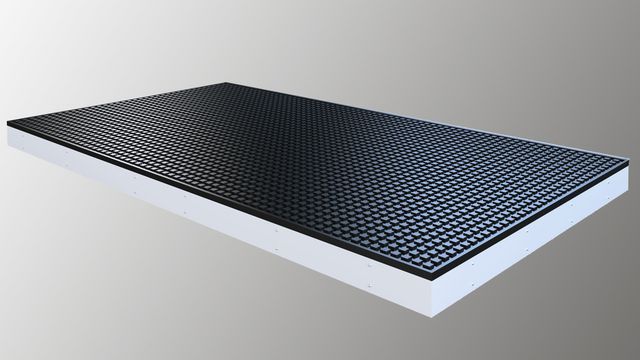

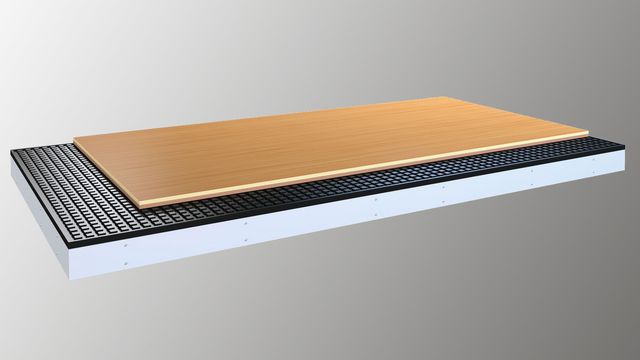

Гибкий в использовании стол Nesting

Высокоэффективный стол Nesting — технология Nesting для рационального производства
Высокоэффективный стол Nesting — технология Nesting для рационального производства
Высокоэффективный стол Nesting — технология Nesting для рационального производства

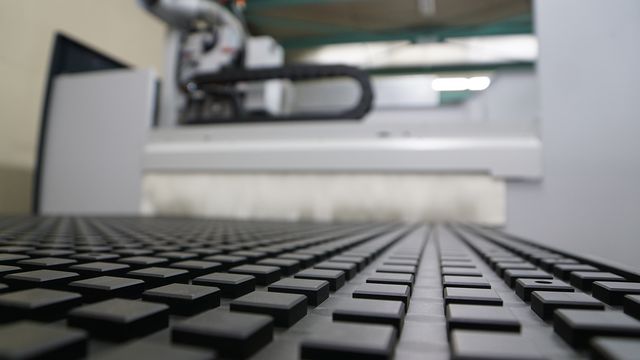

Высокоэффективный стол Nesting

Технология Nesting для рационального производства. При использовании технологии Nesting пористая изнашиваемая пластина (чаще всего тонкая плита из МДФ) прилегает под воздействием вакуума к столу станка. Она работает как своего рода «плоская присоска» для укладки обрабатываемых деталей. Благодаря технологии Nesting возможна оптимизированная обработка и раскрой листовых и плитных материалов.

  • Для форматного раскроя согласно подготовленным схемам раскроя на столе Nesting.

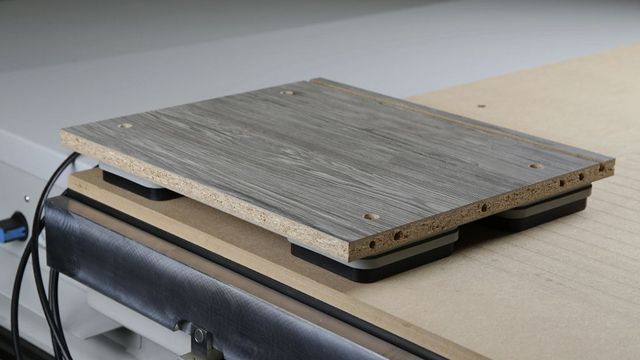

  • Обработка деталей на размещаемых вручную вакуумных присосках.
  • Малый шаг элементов стола Nesting от HOLZ-HER — всего 50 мм — гарантирует хорошее распределение вакуума по всей площади стола.

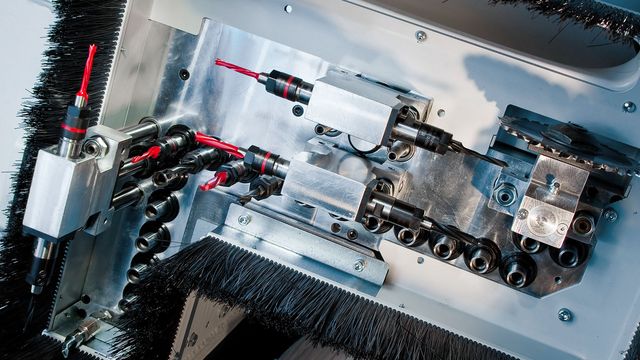

Встроенная сверлильная головка

Встроенная сверлильная головка, 16 или 24 шпинделя

Благодаря встроенным сверлильным головкам станок DYNESTIC готов к решению любых задач.

16-шпиндельная головка

  • Сверлильный агрегат с 10 вертикальными шпинделями (X = 6 / Y = 4)
  • Шесть горизонтальных шпинделей (два двойных сверлильных шпинделя по оси X / один по оси Y).
  • Встроенная пазовальная пила по оси X.
  • Еще больше мощности для сверлильного агрегата благодаря усилителю давления, входящему в стандартную комплектацию.

24-шпиндельная головка

  • Сверлильный агрегат с 18 вертикальными шпинделями (X = 11 + 2 / Y = 6)
  • Шесть горизонтальных шпинделей (два двойных сверлильных шпинделя по оси X / один по оси Y).
  • Встроенная пазовальная пила по оси X.
  • Еще больше мощности для сверлильного агрегата благодаря усилителю давления, входящему в стандартную комплектацию.

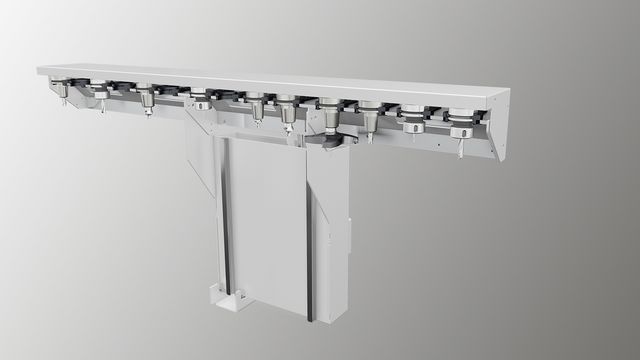

В центре внимания — гибкость

Хорошая оснащенность линейного устройства смены инструментов с 14 местами в стандартном варианте.
Хорошая оснащенность линейного устройства смены инструментов с 14 местами в стандартном варианте.

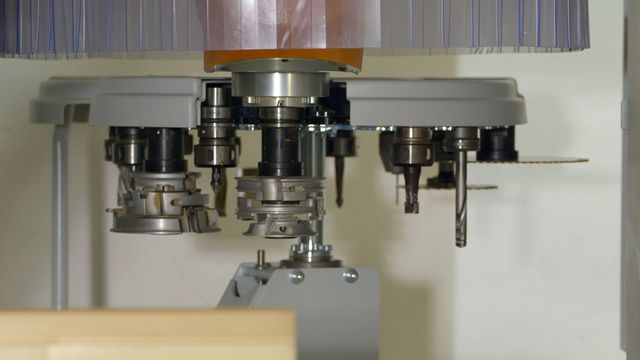

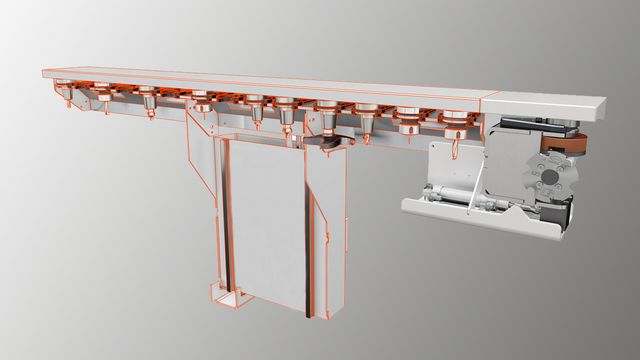

18-местное дисковое устройство смены инструментов для DYNESTIC 7532
  • Хорошая оснащенность линейного устройства смены инструментов с 14 местами в стандартном варианте.
  • Простое устройство смены инструментов X/Y для угловой передачи на шпиндель по оси X или Y.
  • Вместо линейного устройства также можно заказать синхронизированное 18-местное дисковое устройство смены инструментов. Оно идеально подходит, например, для обработки в двух секциях в маятниковом режиме.

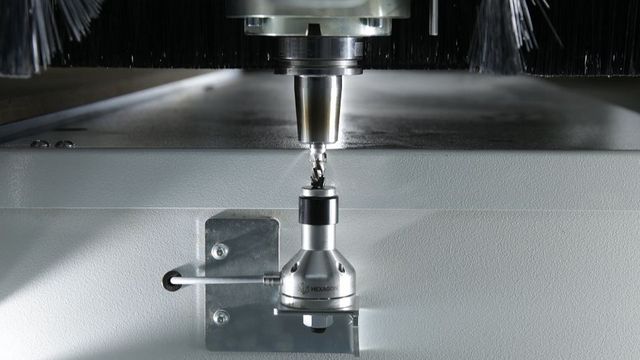

Система измерения длины инструмента TouchTool

TouchTool — это идеальная система для измерения длины инструмента, которая корректирует соответствующие значения в базе данных инструментов

TouchTool — это идеальная система для измерения длины инструмента, которая корректирует соответствующие значения в базе данных инструментов. Кроме того, она позволяет заблаговременно распознать возможность поломки инструмента.

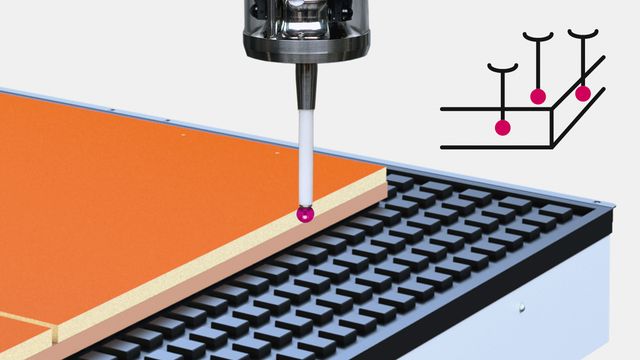

Система измерения деталей TouchProbe

Прецизионный измерительный щуп TouchProbe с керамической головкой измеряет длину и глубину детали, а также толщину материала и передает полученные данные в систему управления станка с ЧПУ. Это позволяет автоматически корректировать измерения размеров в программе.

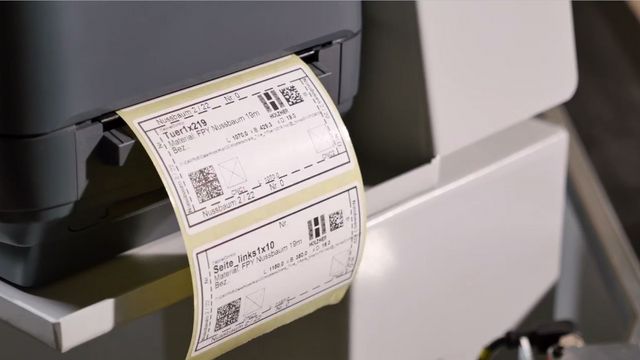

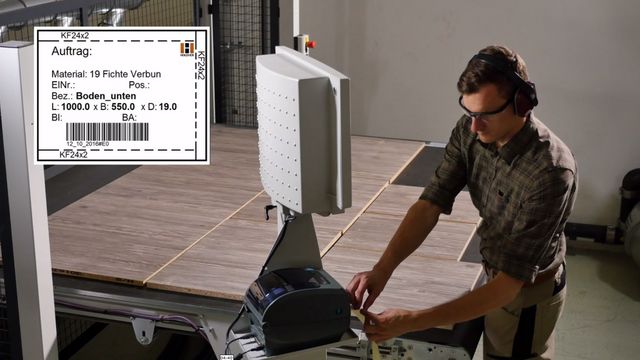

TouchLabel — наглядное этикетирование

TouchLabel — идеальное решение для этикетирования
TouchLabel — идеальное решение для этикетирования

TouchLabel — идеальное решение для этикетирования

Сенсорный экран с диагональю 21,5" обеспечивает прекрасный обзор результатов обработки по технологии Nesting. При прикосновении к детали на экране входящий в комплект принтер этикеток печатает самоклеящиеся этикетки со штриховыми кодами.

При этом встроенный программный модуль CAMPUS позволяет печатать этикетки с текстом и штриховым кодом (в формате штрихового кода и 2D Data Matrix). Само собой разумеется, что возможно индивидуальное изменение этикеток со штриховыми кодами с помощью редактора шаблонов этикеток.

Direct Label — интегрированный автоматический принтер этикеток

Промышленный принтер Direct Label удобно размещен в защитном кожухе в подвижной стойке станка с технологией Nesting. Программное обеспечение станка CAMPUS и ПО для раскладки деталей BetterNest автоматически создают и передают данные о размещении этикеток.

Станок поочередно захватывает этикетки с принтера с помощью поворачиваемого на 90° штемпеля и автоматически размещает их на плите перед обработкой по технологии Nesting. Возможна печать как обычного текста, так и штриховых кодов (Strichcode и 2D Data-Matrix). Также интегрирован редактор шаблонов этикеток, позволяющий использовать переменные этикеток.

Power Label для большей пропускной способности этикетирования

Четкая маркировка заготовок необходима, в частности, при коллективном заказе, для дальнейшей обработки. Поэтому система маркировки питания HOLZ-HER Power Label рекомендуется для панелей с высокой пропускной способностью.

Power Label автоматически применяет правильные этикетки к нужному положению на панели - еще до дальнейшей обработки на раскроечном станке с ЧПУ. Это позволяет быстро и эффективно маркировать ваши заготовки, полностью автоматически и без ручного вмешательства.

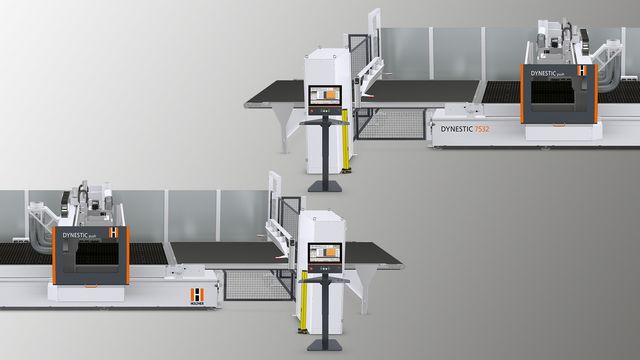

Машина для правильной работы для отдельных пространственных условий

Машина для правильной работы для отдельных пространственных условий

Для идеальной адаптации к вашим индивидуальным пространственным условиям есть все автоматизированные варианты моделей DYNESTIC 7532 и 7535 в дополнение к классической левосторонней работе, а также правильная машина для производственного процесса справа налево.

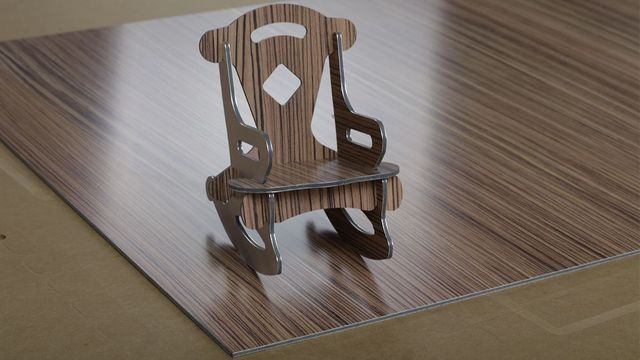

Превосходное решение для самых разных материалов

Один станок — безграничные возможности

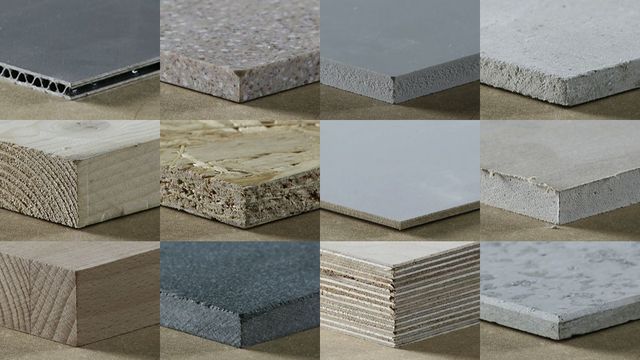

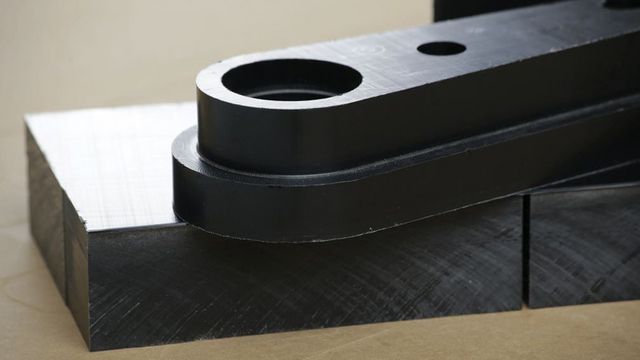

Благодаря различным опциям модели DYNESTIC идеально подходят для обработки самых разных материалов. Работа с чувствительными и тяжелыми материалами облегчается благодаря воздушной подушке. Опция ColdGun особенно хорошо подходит для пластмасс, алюминия и композитных материалов. Благодаря ей детали и фреза всегда остаются холодными. Таким образом, данная опция гарантирует чрезвычайно долгий срок службы инструментов. Ниже представлен список некоторых материалов, которые могут обрабатываться на станках DYNESTIC.

  • Плексиглас
  • Пластмасса
  • Акриловый камень
  • Композитные алюминиевые материалы
  • Материалы с алюминиевым сердечником
  • Алюминиевые профили
  • Плитные древесные материалы
  • Плиты из МДФ
  • Клееные щиты из массивной древесины

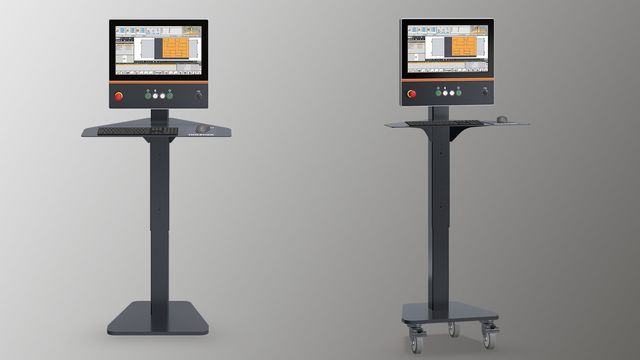

Великолепная эргономика для оператора

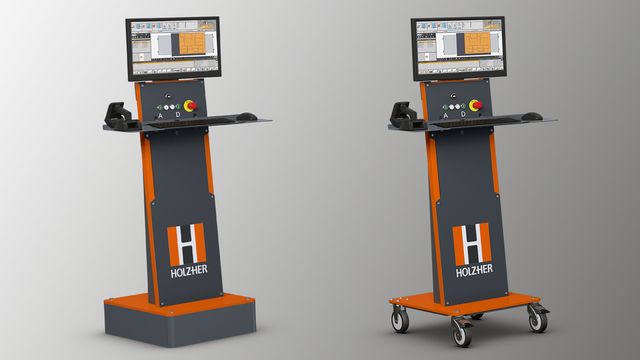

Для станков серии DYNESTIC компания HOLZ-HER предлагает специально разработанный пульт управления, оснащенный монитором с диагональю 21,5" и соотношением сторон 16 : 9, который гарантирует идеальные условия работы для оператора.

Эргономическая конструкция рабочего места приобретает все большее значение. Для станков серии DYNESTIC компания HOLZ-HER предлагает специально разработанный пульт управления, оснащенный монитором с диагональю 21,5" и соотношением сторон 16 : 9, который гарантирует идеальные условия работы для оператора.

В качестве опции и в зависимости от комплектации станка можно выбрать пульт с передвижной стойкой. Ролики на стойке позволяют разместить пульт именно там, где это удобнее всего с точки зрения рабочего процесса.

Полное использование возможностей

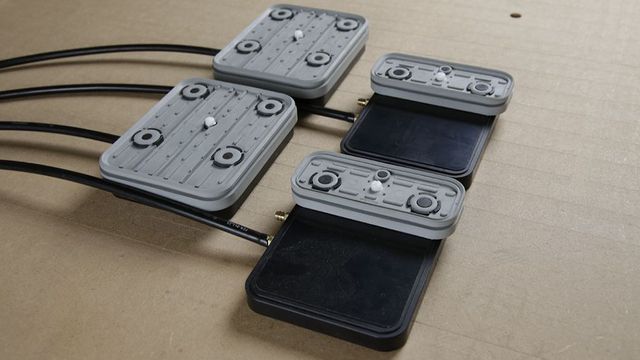

Специальные присоски для стола с координатной сеткой позволяют, например, сверлить горизонтальные отверстия и обрабатывать профили на самых разных деталях.

Возможность в качестве опции упереть заготовки об переднюю упорную планку делает станки серии DYNESTIC еще более гибкими в эксплуатации. Форматированные заготовки можно создавать и редактировать без особых усилий. Специальные присоски для стола с координатной сеткой позволяют, например, сверлить горизонтальные отверстия и обрабатывать профили на самых разных деталях.

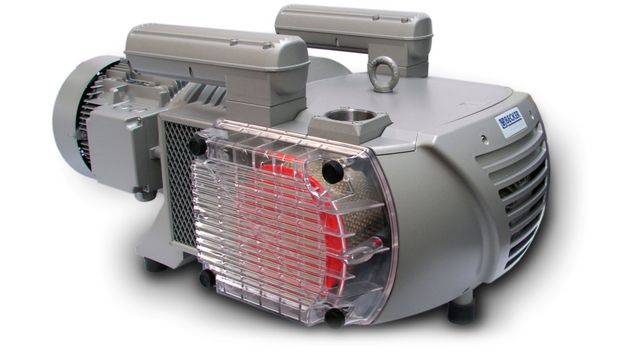

Эффективная вакуумная технология

Чрезвычайно мощные и эффективные вакуумные насосы
ECO VAC

В высшей степени мощные и эффективные вакуумные насосы надежно удерживают детали. Кроме того, эти вакуумные насосы сухого (безмасляного) типа отличаются низким уровнем шума и чрезвычайно малыми требованиями к техническому обслуживанию.

При использовании нескольких насосов интеллектуальная программируемая система управления вакуумом ECO VAC обеспечивает необходимый уровень вакуума.
