HOLZ-HER DYNESTIC 7507: Интеллектуальная и перспективная обработка по технологии Nesting

Технология Nesting на высшем уровне — новый станок с технологией Nesting и ЧПУ DYNESTIC 7507 от HOLZ-HER

Станок с ЧПУ DYNESTIC 7507, работающий по технологии Nesting, позволяет с большой эффективностью обрабатывать плитные материалы, используя для этого технологию Nesting и современную портальную конструкцию. Благодаря рабочим размерам 3100 или 4600 мм по оси X и 2200 мм по оси Y данная оптимизированная конструкция гарантирует минимальные циклы обработки в сочетании с наилучшими результатами работы.

Данный обрабатывающий центр с ЧПУ оснащен интегрированным 6-местным линейным устройством смены инструментов, которое в качестве опции можно расширить до 12 мест. Новая особенность этого станка — надпись на станке со светодиодной подсветкой: в зависимости от цвета надписи сразу видно, в каком рабочем состоянии находится DYNESTIC 7507 в данный момент. Кроме того, DYNESTIC 7507 оснащен высокопроизводительными шпинделями на керамических подшипниках, а также полностью укомплектованной сверлильной головкой, имеющей до 24 сверлильных шпинделей, и пазовальная пила для оси X.

Станок DYNESTIC 7507 с технологией Nesting предлагается в варианте classic, а также в варианте push с автоматическим сталкивателем, встроенной вытяжной системой, а также приемным столом и ленточным транспортером.

Цены
x

Разные требования — разные цены

Цена на станок WEINIG так же индивидуальна, как и ваши требования. Поэтому лучше всего кратко обсудить то, что важно именно вам, и затем вы получите от нас первое необязывающее коммерческое предложение.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.
Персональная консультация
x

Персональная консультация — для лучшей производительности и большей эффективности

Вместе с вашим экспертом WEINIG вы сможете подобрать оптимальный станок для ваших требований. Просто отправьте нам заполненную форму — и ваш местный экспорт WEINIG обсудит с вами все вопросы.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.

Преимущества HOLZ-HER DYNESTIC 7507

Техническая информация

BetterNest — оптимальное ПО для Nesting

Оптимизация отходов и перемещения благодаря новейшему ПО для оператора
Оптимизация отходов и перемещения благодаря новейшему ПО для оператора
Оптимизация отходов и перемещения благодаря новейшему ПО для оператора

Оптимизация отходов и перемещения благодаря новейшему ПО для оператора

Быстрое распространение технологии Nesting в качестве комбинированного решения для раскроя и обработки с ЧПУ, в том числе для большого количества плит, также предъявляет высокие требования к программному обеспечению, составляющему схемы раскладки. Поэтому для станков серии DYNESTIC компания HOLZ-HER предлагает программное обеспечение BetterNest представляющее собой дополнительный модуль к программному обеспечению CAMPUS / NC Hops.

Этот модуль предлагается в варианте только для прямоугольных деталей или как версия для произвольных форм. Его совершенно новый алгоритм позволяет получать недостижимые раньше результаты раскладки с очень малым количеством отходов по сравнению с обычным ПО для Nesting. Несмотря на чрезвычайно широкий спектр возможностей , это программное обеспечение очень просто в использовании, поэтому с ним может работать любой пользователь в офисе или у станка, что повышает надежность технологических процессов.

Гибкий в использовании стол Nesting

Высокоэффективный стол Nesting — технология Nesting для рационального производства
Высокоэффективный стол Nesting — технология Nesting для рационального производства
Высокоэффективный стол Nesting — технология Nesting для рационального производства

Высокоэффективный стол Nesting

Технология Nesting для рационального производства. При использовании технологии Nesting пористая изнашиваемая пластина (чаще всего тонкая плита из МДФ) прилегает под воздействием вакуума к столу станка. Она работает как своего рода «плоская присоска» для укладки обрабатываемых деталей. Благодаря технологии Nesting возможна оптимизированная обработка и раскрой листовых и плитных материалов.

  • Для форматного раскроя согласно подготовленным схемам раскроя на столе Nesting.
  • Обработка деталей на размещаемых вручную вакуумных присосках.
  • Малый шаг элементов стола Nesting от HOLZ-HER — всего 50 мм — гарантирует хорошее распределение вакуума по всей площади стола.

Сверлильная головка с возможностью расширения 7505/07

Сверлильная головка с возможностью расширения 7505/07

Убедительные результаты обработки

Уже в стандартной комплектации станок DYNESTIC 7505 и 7507 оснащается комплектной сверлильной головкой с 14 шпинделями и пазовальной пилой. Если требуется повысить производительность сверления, можно использовать сверлильную головку XL, имеющую до 24 сверлильных шпинделей и пазовальную пилу для оси X.

Гибкое устройство смены инструментов

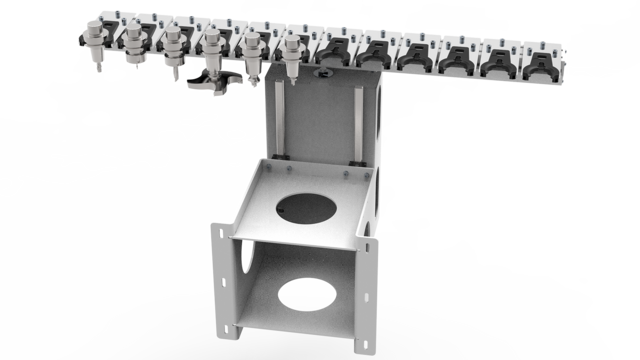

Устройство смены инструментов можно расширить до 12 мест

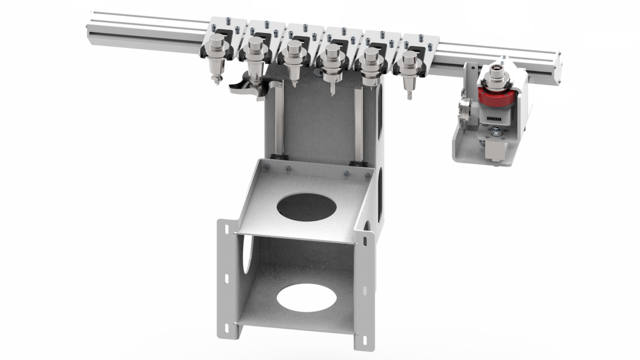

6-местное устройство смены инструментов встроено в станину станка
  • 6-местное устройство смены инструментов интегрировано в станину станка и защищено кожухом от пыли и стружки. Перемещение кожуха выполняется пневматическим приводом. Возможно расширение до 12 мест.
  • В качестве опции также с расширением устройства смены инструментов для осей X/Y с целью использования угловой передачи DYNESTIC.

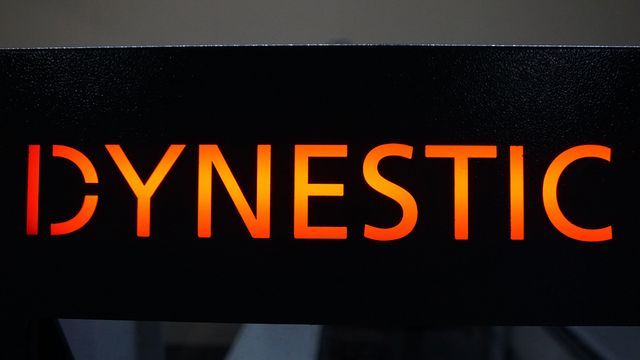

Надпись на станке со светодиодной подсветкой

Надпись со светодиодной подсветкой сигнализирует о рабочем состоянии станка.

Надпись DYNESTIC на станке имеет светодиодную подсветку. В зависимости от цвета этой подсветки оператор может сразу определить рабочее состояние станка.

  • Зеленая надпись: станок готов к работе
  • Оранжевая надпись: станок работает
  • Красная надпись: станок не готов к работе

Система измерения длины инструмента TouchTool

TouchTool — это идеальная система для измерения длины инструмента, которая корректирует соответствующие значения в базе данных инструментов

TouchTool — это идеальная система для измерения длины инструмента, которая корректирует соответствующие значения в базе данных инструментов. Кроме того, она позволяет заблаговременно распознать возможность поломки инструмента.

Система измерения деталей TouchProbe

Прецизионный измерительный щуп TouchProbe с керамической головкой измеряет длину и глубину детали, а также толщину материала и передает полученные данные в систему управления станка с ЧПУ. Это позволяет автоматически корректировать измерения размеров в программе.

TouchLabel — наглядное этикетирование

TouchLabel — идеальное решение для этикетирования
TouchLabel — идеальное решение для этикетирования

TouchLabel — идеальное решение для этикетирования

Сенсорный экран с диагональю 21,5" обеспечивает прекрасный обзор результатов обработки по технологии Nesting. При прикосновении к детали на экране входящий в комплект принтер этикеток печатает самоклеящиеся этикетки со штриховыми кодами.

При этом встроенный программный модуль CAMPUS позволяет печатать этикетки с текстом и штриховым кодом (в формате штрихового кода и 2D Data Matrix). Само собой разумеется, что возможно индивидуальное изменение этикеток со штриховыми кодами с помощью редактора шаблонов этикеток.

Direct Label — интегрированный автоматический принтер этикеток

Промышленный принтер Direct Label удобно размещен в защитном кожухе в подвижной стойке станка с технологией Nesting. Программное обеспечение станка CAMPUS и ПО для раскладки деталей BetterNest автоматически создают и передают данные о размещении этикеток.

Станок поочередно захватывает этикетки с принтера с помощью поворачиваемого на 90° штемпеля и автоматически размещает их на плите перед обработкой по технологии Nesting. Возможна печать как обычного текста, так и штриховых кодов (Strichcode и 2D Data-Matrix). Также интегрирован редактор шаблонов этикеток, позволяющий использовать переменные этикеток.

Превосходное решение для самых разных материалов

Один станок — безграничные возможности

Благодаря различным опциям модели DYNESTIC идеально подходят для обработки самых разных материалов. Работа с чувствительными и тяжелыми материалами облегчается благодаря воздушной подушке. Опция ColdGun особенно хорошо подходит для пластмасс, алюминия и композитных материалов. Благодаря ей детали и фреза всегда остаются холодными. Таким образом, данная опция гарантирует чрезвычайно долгий срок службы инструментов. Ниже представлен список некоторых материалов, которые могут обрабатываться на станках DYNESTIC.

  • Плексиглас
  • Пластмасса
  • Акриловый камень
  • Композитные алюминиевые материалы
  • Материалы с алюминиевым сердечником
  • Алюминиевые профили
  • Плитные древесные материалы
  • Плиты из МДФ
  • Клееные щиты из массивной древесины

Великолепная эргономика для оператора

Для станков серии DYNESTIC компания HOLZ-HER предлагает специально разработанный пульт управления, оснащенный монитором с диагональю 21,5" и соотношением сторон 16 : 9, который гарантирует идеальные условия работы для оператора.

Эргономическая конструкция рабочего места приобретает все большее значение. Для станков серии DYNESTIC компания HOLZ-HER предлагает специально разработанный пульт управления, оснащенный монитором с диагональю 21,5" и соотношением сторон 16 : 9, который гарантирует идеальные условия работы для оператора.

В качестве опции и в зависимости от комплектации станка можно выбрать пульт с передвижной стойкой. Ролики на стойке позволяют разместить пульт именно там, где это удобнее всего с точки зрения рабочего процесса.

Полное использование возможностей

Специальные присоски для стола с координатной сеткой позволяют, например, сверлить горизонтальные отверстия и обрабатывать профили на самых разных деталях.

Возможность в качестве опции упереть заготовки об переднюю упорную планку делает станки серии DYNESTIC еще более гибкими в эксплуатации. Форматированные заготовки можно создавать и редактировать без особых усилий. Специальные присоски для стола с координатной сеткой позволяют, например, сверлить горизонтальные отверстия и обрабатывать профили на самых разных деталях.

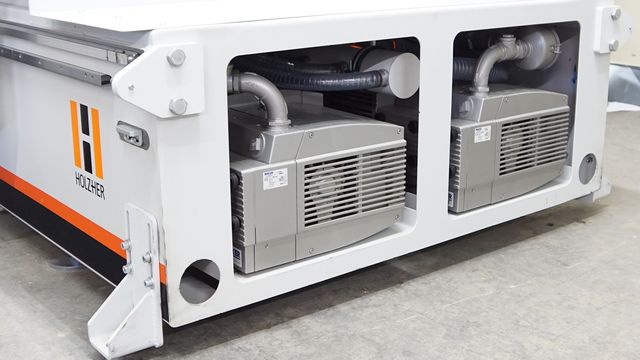

Встроенные вакуумные насосы

Встроенные в станину вакуумные насосы экономят место

На станках DYNESTIC 7505 и DYNESTIC 7507 вакуумные насосы встроены в станину и поэтому не занимают много места. Данные высокопроизводительные и эффективные вакуумные насосы надежно удерживают детали. Кроме того, эти вакуумные насосы сухого (безмасляного) типа отличаются низким уровнем шума и чрезвычайно малыми требованиями к техническому обслуживанию.

При использовании нескольких насосов интеллектуальная программируемая система управления вакуумом ECO VAC обеспечивает необходимый уровень вакуума.


Это полезно знать

Полное объединение станков в одну сеть обеспечивает еще более эффективное производство

Эффективность благодаря комбинации оборудования HOLZ-HER

Благодаря полному объединению оборудования HOLZ-HER в одну сеть любую идею можно довести до реального воплощения всего лишь за 20 минут, от первого щелчка мыши и до готовой мебели.

Подробнее


Экономия энергии без проблем

Интеллектуальная система управления энергией ECO Mode для станков с ЧПУ от HOLZ-HER позволяет не только сберечь окружающую среду, но и сэкономить деньги.

Подробнее


Проекты


Подробная информация

Брошюры

Просто, быстро и экологично: дополнительная информация в виде документа PDF для загрузки.

Проспект DYNESTIC 7505 | 7507 (PDF, 594 KB)
