Обрабатывающий центр с ЧПУ EVOLUTION 7405 Connect: Полная обработка с ЧПУ и возможностью фрезерования для соединителей Lamello P-System

Evolution 7405 Connect: комплексная обработка с ЧПУ в компактном формате и фрезеровка под соединители Lamello P-System

EVOLUTION 7405 — это настоящий мастер на все руки в семействе EVOLUTION. Как и станок 7405 4mat, он предлагает пользователю прецизионную фрезеровку всех четырех краев детали, а тем самым — полное форматирование.

Кроме того, вариант комплектации Connect имеет совершенно новые возможности, например, выполнением карманов и пазов, в том числе для соединителей P-System фирмы Lamello. Фрезерование для этих и других соединителей можно выполнить на всех четырех сторонах, а также по оси X и Y. Для этого компания HOLZ-HER добавила в станок EVOLUTION дополнительное седьмое место для сменного инструмента, а также новый агрегат, и расширила соответствующий программный макрос.

Технические характеристики серии EVOLUTION говорят сами за себя: Высота 1200 мм для прохода и обработка любой длины при минимальных требованиях к занимаемой площади. Возможность обрабатывать материалы толщиной от 8 до 70 мм делает вертикальные обрабатывающие центры HOLZ-HER универсальными станками, которые способы выполнять комплексную обработку любой продукции, от выдвижных ящиков, корпусных деталей до мебельных фасадов и задних стенок.

Возможность фиксации детали с задней стороны на станке EVOLUTION 7405 Connect позволяет, прежде всего, обрабатывать весь периметр без изменения крепления, в том числе сверлить горизонтальные отверстия. Прочная конструкция станков EVOLUTION гарантирует максимальный уровень качества обработки. Кроме того, возможности центра EVOLUTION 7405 Connect от HOLZ-HER великолепно дополняет опциональный дверной пакет, состоящий из специально разработанного углового редуктора для выборки гнезда под замок и соответствующей фрезы.

Цены
x

Разные требования — разные цены

Цена на станок WEINIG так же индивидуальна, как и ваши требования. Поэтому лучше всего кратко обсудить то, что важно именно вам, и затем вы получите от нас первое необязывающее коммерческое предложение.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.
Персональная консультация
x

Персональная консультация — для лучшей производительности и большей эффективности

Вместе с вашим экспертом WEINIG вы сможете подобрать оптимальный станок для ваших требований. Просто отправьте нам заполненную форму — и ваш местный экспорт WEINIG обсудит с вами все вопросы.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.

Техническая информация

Doors Ready — опциональный дверной пакет

Благодаря увеличенной высоте обрабатываемых деталей до 1200 мм станки EVOLUTION их универсальность становится еще больше.

Опциональный дверной пакет EVOLUTION, состоящий из специально разработанного углового редуктора для выборки гнезда под замок и соответствующей фрезы, великолепно дополняет возможности этого вертикального центра с ЧПУ от HOLZ-HER.

Данный пакет позволяет полностью обрабатывать дверные полотна толщиной до 70 мм. При этом для обработки стороны петель и стороны замка требуется две зажимных операции. Входящая в комплект концевая фреза диаметром 16 мм обеспечивает глубину фрезерования до 115 мм, что позволяет размещать гнездо под замок с разным расстоянием от места его установки до отверстия под ручку. Кроме того, благодаря прецизионным макросам HOPS возможно размещение нажимных ручек и сверление отверстий под замок. После переворачивания дверного полотна для второго зажима можно выполнить точную фрезеровку гнезд под петли дверей с фальцем, а также для скрытых петель или фурнитуры для входных дверей.

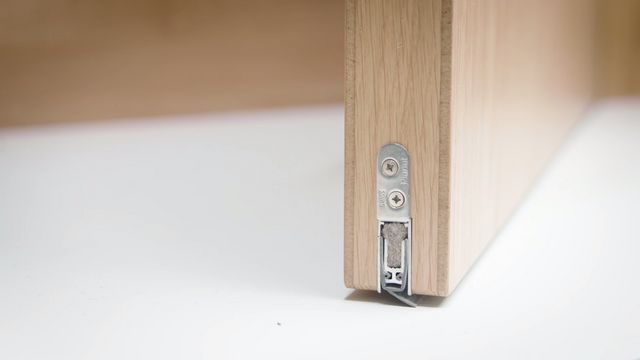

EVOLUTION for Doors — обработка дверей для профессионалов

Дверной пакет EVOLUTION идеально подходит для изготовления дверей с ориентацией на практические требования. Помимо фрезерования гнезда под замок, сверления отверстий для нажимных ручек и петель этот пакет также фрезерует карманы для доводчиков и дверных уплотнителей. В нем есть все, что необходимо для производства дверей по современным требованиям. Максимум пользы на всего лишь 5 квадратных метрах.

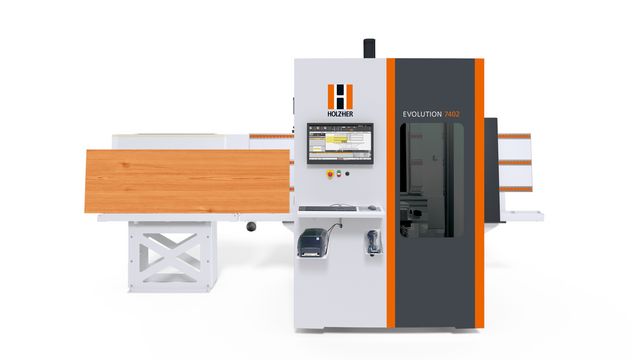

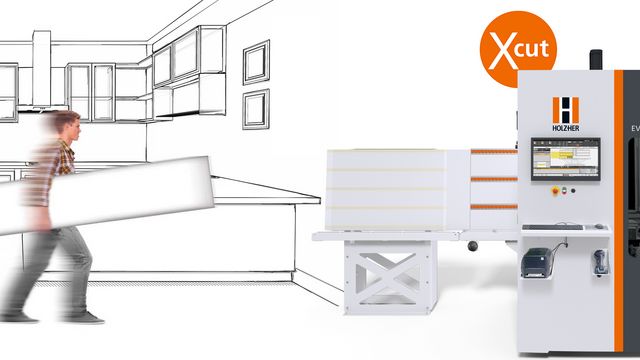

Пакет xcut для оптимальной полосовой обработки

Пакет xcut для оптимальной полосовой обработки на ЧПУ-станке Evolution от HOLZ-HER

Просто. Эффективно. Экономно — от полос плитного материала до готовой мебели.

При наличии пакета xcut станок EVOLUTION автоматически изготавливает требуемые детали из предварительно продольно раскроенных полос плитного материала. Работая в режиме xcut, вообще не потребуется выполнять поперечные разрезы, которые были бы необходимы в ином случае.

Программный модуль xcut отображает на экране станка список всех предстоящих рабочий заданий. Благодаря этому оператору доступен полный обзор всех заказов. Полосы максимально точно раскраиваются, фрезеруются с четырех сторон и при необходимости сверлятся. Такой подход позволяет оптимально использовать всю площадь каждой полосы плитного материала.

В так называемом кромочном режиме уже облицованные кромками полосы можно форматировать по длине без каких-либо сколов. Все это позволит стать EVOLUTION 7402 и 7405 с опциональным пакетом xcut настоящим центральным элементом на вашем производстве корпусной мебели.

Особенности xcut

  • Стол xcut — удлиненный входной стол для надежной подачи длинных полос плитного материала.
  • База данных деталей — «склад материалов» с открытым CSV-интерфейсом, импортом из NC Hops и функцией сортировки.
  • Лазерная измерительная система — автоматическое измерение длины и ширины полос для определения размеров остатков.
  • Автоматическое форматирование — форматирование по длине и ширине посредством фрезерования по осям X и Y.
  • Идентификация деталей — простое считывание программ для деталей и маркировка с помощью опционального сканера штрихкодов и принтера EasyLabel с программным обеспечением для создания этикеток.

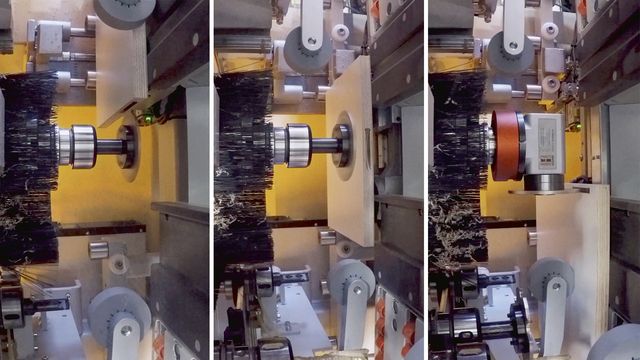

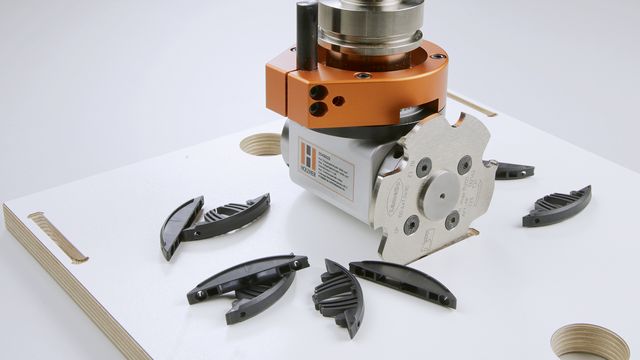

Пакет Connect: фрезерование под соединители со всех четырех сторон

Станок 7405 Connect может фрезеровать карманы для самых разных соединителей

Используя EVOLUTION 7405 Connect, вы можете выбирать любые соединения

Благодаря входящим в комплект макросам станок EVOLUTION 7405 Connect помимо отверстий под дюбели и вырезов под соединители Cabineo также позволяет фрезеровать карманы для соединителей Lamello Clamex по оси X и Y, причем со всех четырех сторон детали. Вам нужно лишь выбрать, какие соединители следует использовать в конкретном случае.

Пакет Connect имеет следующие возможности:

  • Устройство смены инструмента для осей X/Y
  • Угловой редуктор EVOLUTION для фрезерования по соединители Lamello Clamex
  • Оригинальный комплект инструментов для Lamello P-System
  • Макрос CAMPUS для карманов Lamello Clamex

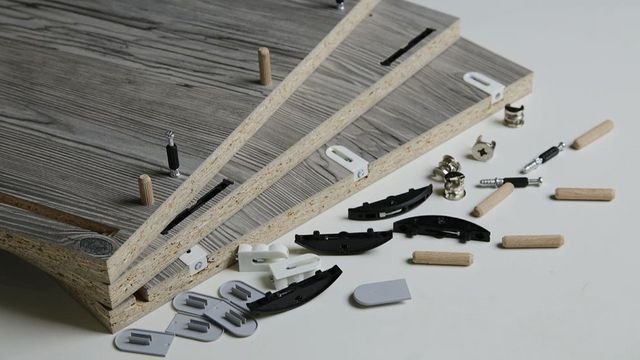

Выбор любых соединителей

Используя EVOLUTION 7405 Connect, вы можете выбирать любые соединения

Вам нужно лишь выбрать, какие соединители следует использовать в конкретном случае.

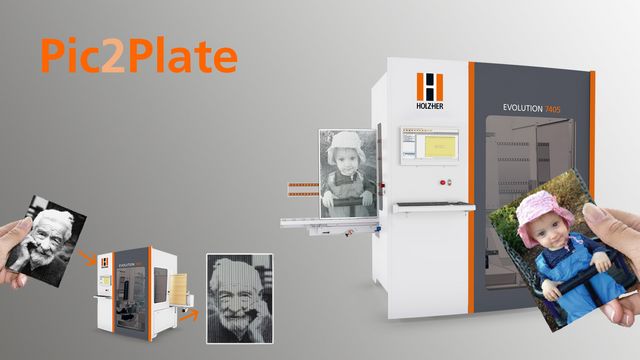

Уникальное программное обеспечение Pic2Plate

Компания HOLZ-HER предлагает новое и запатентованное программное обеспечение Pic2Plate для очень простого переноса графических файлов и создания программ для векторного фрезерования (опция для 7405 4mat и 7405 Connect).

  • Дополните ассортимент вашей продукции впечатляющими светоотражающими гравировками со стереоскопическим эффектом.
  • Создавайте шедевры с уникальными оптическими и тактильными эффектами на вашем станке с ЧПУ HOLZ-HER EVOLUTION.
  • Достаточно обычного фото или сканированного изображения, чтобы за несколько шагов создать настоящие шедевры для разнообразного использования на самых разных плитных материалах.
  • С программным обеспечением Pic2Plate справится и ребенок!
  • Встроенный постпроцессор гарантирует непрерывную передачу данных фрезерования на станок HOLZ-HER с ЧПУ и программным обеспечением CAMPUS.

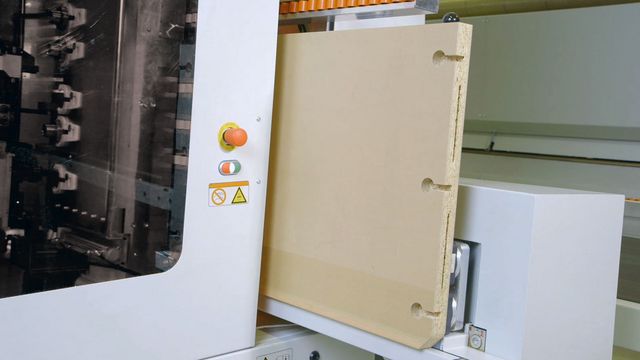

4mat — это комплексная обработка

Полная четырехсторонняя обработка при размере детали до 1500 мм
Автоматическая настройка по толщине для заготовок толщиной от 8 до 70 мм

Полная четырехсторонняя обработка без перезажима при размере детали до 800 мм

  • Достаточно просто указать нижний размер фугования — остальное будет выполнено автоматически.

Значительно сокращенное время обработки

  • При гарантии максимальной точности и качества обработки.

Обработка больших деталей

  • Высотой до 920 мм и длиной до 2500 мм без дополнительных опор. При этом станок остается очень компактным и занимает мало места.

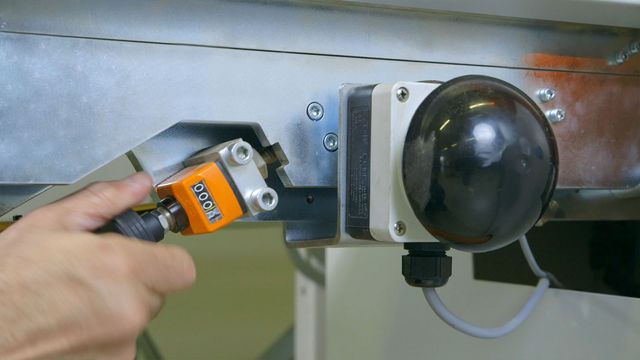

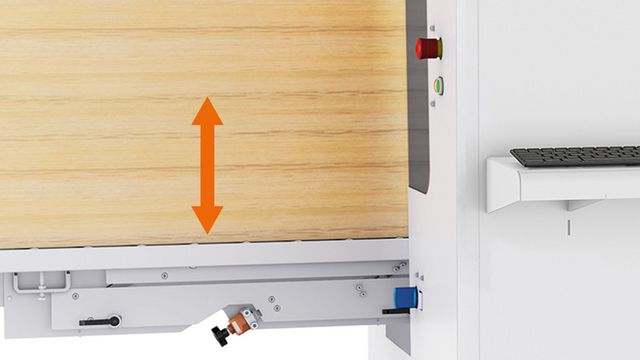

Автоматическая настройка по толщине для заготовок толщиной от 8 до 70 мм

  • Идеальный выбор для задних стенок, боковин, фасадов и даже кухонных столешниц. При наличии достаточного места и безопасных расстояний возможна обработка этих деталей любой длины.

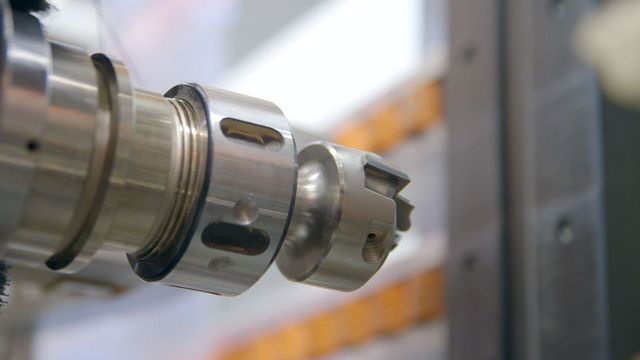

Пакет Performance

Полная обработка всех четырех кромок заготовки и ее поверхности
Полная обработка всех четырех кромок заготовки и ее поверхности
Полная обработка всех четырех кромок заготовки и ее поверхности

Полная обработка с отличным качеством

Уникальные функции предлагает EVOLUTION 7405 4mat. Точное фрезерование по контуру для всех четырех кромок позволяет полностью форматировать плитные материалы. В результате получаются превосходно отформатированные, со всех сторон готовые, строганые или профилированные детали.

При наличии пакета Performance со шпинделем HSK мощностью 10,3 кВт, а также 6-местным устройством смены инструментов возможно профильное фрезерование, подточка углов, гравирование и т. д. благодаря автоматической смене инструментов для данного класса станков. Таким образом, EVOLUTION 7405 4mat представляет собой полноценный обрабатывающий центр, готовый к реализации множества дизайнерских идей.

  • Полная четырехсторонняя обработка за один зажим с помощью EVOLUTION 7405 4mat. Достаточно просто указать нижний размер фугования — остальное будет выполнено автоматически.

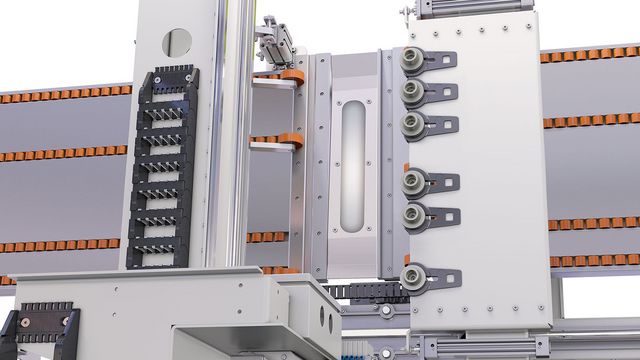

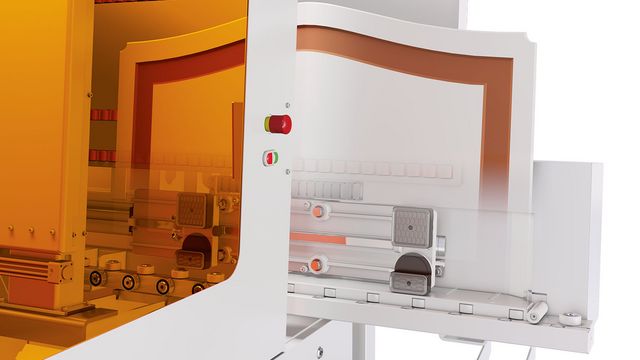

Уникальная концепция зажима заготовок

Автоматическое позиционирование вакуумных присосок
Автоматическое позиционирование вакуумных присосок, в том числе для массивной древесины

Автоматическое позиционирование вакуумных присосок. Автоматический прижим независимо от толщины материала для получения наилучших результатов и точного соблюдения размеров.

Плитный материал или массивная древесина: автоматическая вакуумная зажимная система на станках серии EVOLUTION гарантирует бережное и надежное удержание.

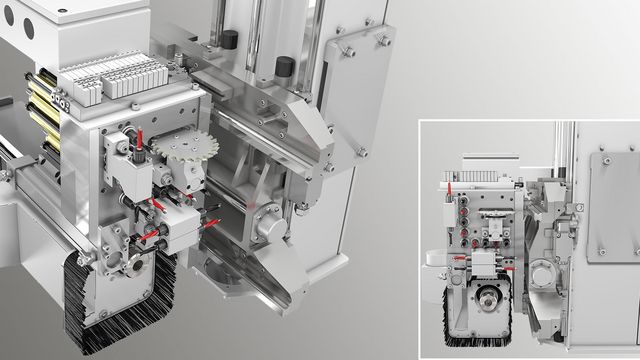

Превосходное оснащение — стандартная сверлильная головка

Превосходное оснащение — стандартная сверлильная головка

15 сверлильных шпинделей на 5 рядов отверстий по оси X и Y, а также 6 горизонтальных сверл и встроенный пильный агрегат для быстрого получения точных результатов. Для достижения более высокой производительности при сверлении станки серии EVOLUTION могут дополнительно оснащаться сверлильной головкой XL, имеющей до 22 сверлильных шпинделей.

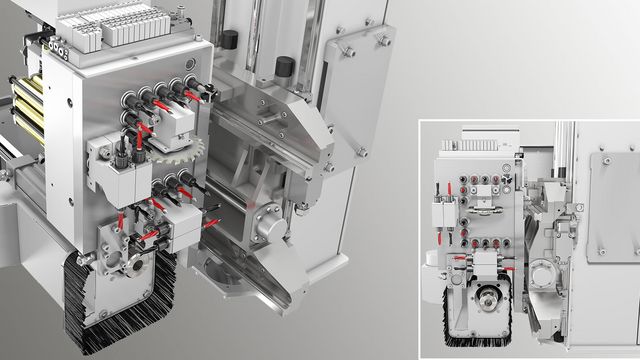

Крупноразмерная сверлильная головка XL

Крупноразмерная сверлильная головка XL

Для еще более высокой производительности — сверлильная головка XL

Она еще больше расширяет спектр применения и большую универсальность этого вертикального обрабатывающего центра. Данная головка, имеющая до 22 шпинделей, отлично подходит для сверления рядных отверстий, а также конструктивных и сквозных отверстий. И при этом не надо тратить драгоценное время на замену сверл.

Уникальная гибкость в применении обеспечивается, прежде всего, возможностью оснащения головки дополнительным двойным сверлильным шпинделем для оси Y и особо мощным шпинделем для сверления отверстий под четырехшарнирные петли. Благодаря этому, например, можно выполнить с торца отверстия диаметром 5 и 8 мм по оси X и Y, что означает гибкость в работе для пользователя.

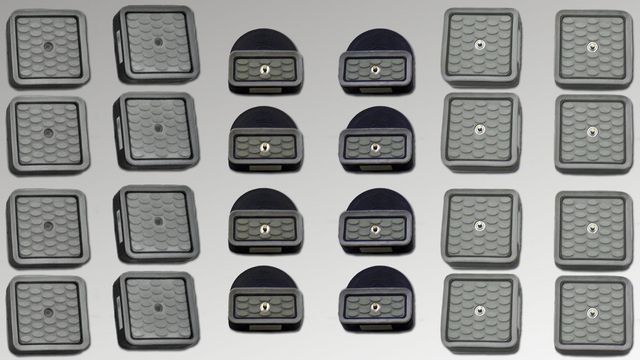

Универсальный зажим для разных материалов

Для подготовки станка EVOLUTION к работе с особыми материалами требуется минимум времени
Идеально подходят для чрезвычайно тяжелых заготовок и удержания массивной древесины
Идеальный выбор для обработки плитных материалов

Компания HOLZ-HER предлагает множество специальных присосок для самых разных материалов и требований к их обработки. Это делает станок EVOLUTION уже более универсальным.

Стандартные присоски с копировальным золотником

  • Идеальный выбор для обработки плитных материалов

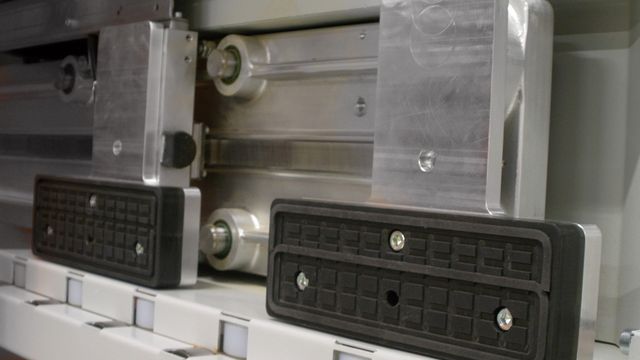

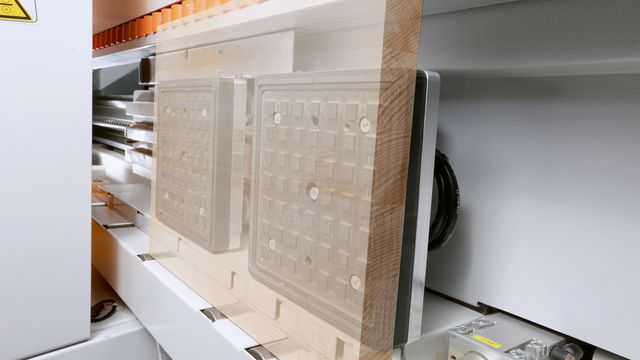

Присоски для массивной древесины

  • Идеально подходят для чрезвычайно тяжелых заготовок и удержания массивной древесины

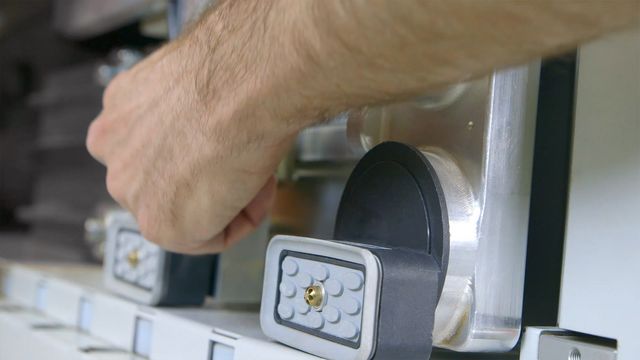

Быстрая замена

  • Для подготовки станка EVOLUTION к работе с особыми материалами требуется минимум времени.

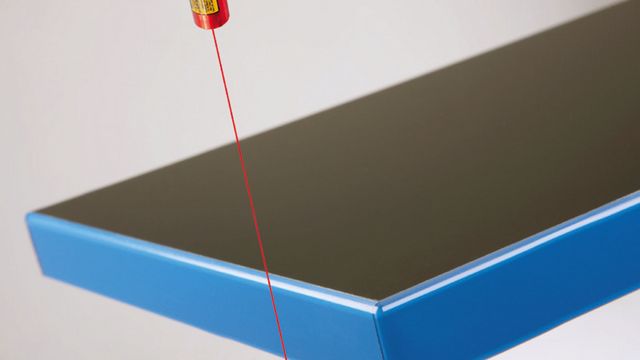

Автоматическая коррекция допусков.

Автоматическая коррекция допусков.

Определение точной длины и автоматическая коррекция для зависящих от размеров отверстий. Превосходное дополнение для высокоточного сверления, например, деталей с уже облицованной кромкой.

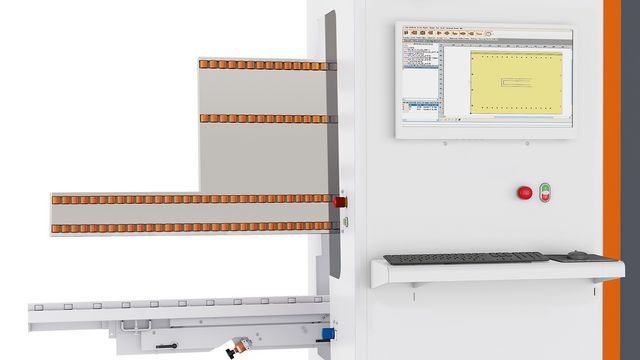

Уменьшение времени на обработку

До 35 % экономии времени циклов обработки

Бережное обращение с материалом и экономия время, так как детали длиной до 1500 мм без перезажима.

  • До 35 % экономии времени циклов обработки.

Это полезно знать

Экономия энергии без проблем

Благодаря интеллектуальному управлению энергией в режиме ECO MODE на станках с ЧПУ HOLZ-HER вы не только бережно относитесь к окружающей среде, но и экономите деньги.

Подробнее

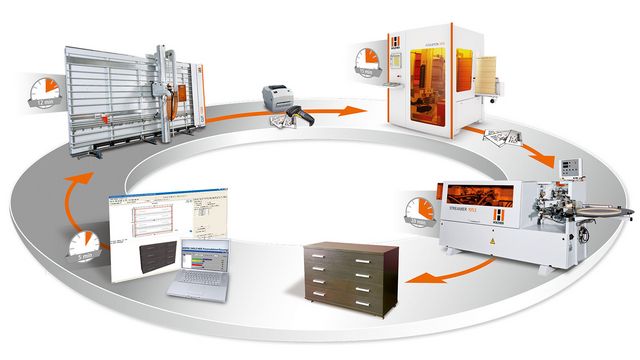

Высокоэффективное производство благодаря объединению оборудования HOLZ-HER в одну сеть
