Сверлильный и фрезеровальный центр с ЧПУ EVOLUTION 7402 4mat: Высокопроизводительный центр с ЧПУ для обработки на минимальной площади

Вертикальный сверлильный и фрезеровальный центр EVOLUTION 7402 HOLZ-HER

Серия EVOLUTION компании HOLZ-HER — это впечатляющий продуманный промышленный дизайн и чрезвычайно устойчивая конструкция, в которой использованы только качественные компоненты. На площади меньше 5 м² этот уникальный станок с ЧПУ предлагает вам возможности полноценного обрабатывающего центра. EVOLUTION 7402 представляет собой оптимальной решение для клиентов, которым помимо чисто сверлильного агрегата также требуется фрезерный агрегат.

Технические характеристики серии EVOLUTION говорят сами за себя: обработка заготовок высотой до 920 мм и неограниченной длины при минимальной потребности в площади для размещения. Возможность обрабатывать материалы толщиной от 8 до 70 мм делает вертикальные обрабатывающие центры HOLZ-HER универсальными станками, которые способны выполнять обработку любой продукции, от выдвижных ящиков, корпусных деталей до мебельных фасадов и задних стенок. Малое время обработки и чрезвычайно высокая точность, так как заготовки длиной до 1100 мм обрабатываются без перезажима. Прочная конструкция станков EVOLUTION гарантирует максимальный уровень качества обработки.

Цены
x

Разные требования — разные цены

Цена на станок WEINIG так же индивидуальна, как и ваши требования. Поэтому лучше всего кратко обсудить то, что важно именно вам, и затем вы получите от нас первое необязывающее коммерческое предложение.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.
Персональная консультация
x

Персональная консультация — для лучшей производительности и большей эффективности

Вместе с вашим экспертом WEINIG вы сможете подобрать оптимальный станок для ваших требований. Просто отправьте нам заполненную форму — и ваш местный экспорт WEINIG обсудит с вами все вопросы.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.

Техническая информация

Пакет Quattro-HSK для 4-местного устройства смены инструмента

Новые возможности обработки благодаря пакету Quattro-HSK

Шпиндель мощностью 10,3 кВт, работающий в диапазоне 1000–24 000 об/мин, поставляется в сочетании с 4-местным устройством смены инструментов, встроенным в станок EVOLUTION. Этот пакет позволяет выполнять четырехстороннее форматирование, профилирование, фрезерование карманов и вырезов — и все это без проблем и за один зажим заготовки.

Дверной пакет 7402

Опциональный дверной пакет EVOLUTION 7402, состоящий из специально разработанного углового редуктора для выборки гнезда под замок и соответствующей фрезы, великолепно дополняет возможности этого вертикального центра с ЧПУ от HOLZ-HER.

Необходимое условие: наличие пакета Quattro-HSK с 4-местным устройством смены инструментов.

Данный пакет позволяет полностью обрабатывать дверные полотна толщиной до 70 мм. При этом для обработки стороны петель и стороны замка требуется две зажимных операции. Входящая в комплект концевая фреза диаметром 16 мм обеспечивает глубину фрезерования до 115 мм, что позволяет размещать гнездо под замок с разным расстоянием от места его установки до отверстия под ручку. Кроме того, благодаря прецизионным макросам HOPS возможно размещение нажимных ручек и сверление отверстий под замок. После переворачивания дверного полотна для второго зажима можно выполнить точную фрезеровку гнезд под петли дверей с фальцем, а также для скрытых петель или фурнитуры для входных дверей.

3-осевой пакет Clamex для 7402

Используя станок EVOLUTION 7402, вы можете выбирать любые соединения

Благодаря входящим в комплект макросам станок EVOLUTION 7402 с пакетом Quattro-HSK и 3-осевым инструментальным комплектом Clamex помимо отверстий под дюбели и вырезов под соединители Cabineo также может фрезеровать карманы для соединителей Lamello Clamex по оси X и Y, причем со всех четырех сторон детали. Вам нужно лишь выбрать, какие соединители следует использовать в конкретном случае.

Пакет xcut для оптимальной полосовой обработки

Пакет xcut для оптимальной полосовой обработки на ЧПУ-станке Evolution от HOLZ-HER

Просто. Эффективно. Экономно — от полос плитного материала до готовой мебели.

При наличии пакета xcut станок EVOLUTION автоматически изготавливает требуемые детали из предварительно продольно раскроенных полос плитного материала. Работая в режиме xcut, вообще не потребуется выполнять поперечные разрезы, которые были бы необходимы в ином случае.

Программный модуль xcut отображает на экране станка список всех предстоящих рабочий заданий. Благодаря этому оператору доступен полный обзор всех заказов. Полосы максимально точно раскраиваются, фрезеруются с четырех сторон и при необходимости сверлятся. Такой подход позволяет оптимально использовать всю площадь каждой полосы плитного материала.

В так называемом кромочном режиме уже облицованные кромками полосы можно форматировать по длине без каких-либо сколов. Все это позволит стать EVOLUTION 7402 и 7405 с опциональным пакетом xcut настоящим центральным элементом на вашем производстве корпусной мебели.

Особенности xcut

  • Стол xcut — удлиненный входной стол для надежной подачи длинных полос плитного материала.
  • База данных деталей — «склад материалов» с открытым CSV-интерфейсом, импортом из NC Hops и функцией сортировки.
  • Лазерная измерительная система — автоматическое измерение длины и ширины полос для определения размеров остатков.
  • Автоматическое форматирование — форматирование по длине и ширине посредством фрезерования по осям X и Y.
  • Идентификация деталей — простое считывание программ для деталей и маркировка с помощью опционального сканера штрихкодов и принтера EasyLabel с программным обеспечением для создания этикеток.

7402 4mat — это комплексная обработка

Полная четырехсторонняя обработка при размере детали до 1500 мм
Автоматическая настройка по толщине для заготовок толщиной от 8 до 70 мм

Полная четырехсторонняя обработка без перезажима при размере детали до 800 мм

  • Достаточно просто указать нижний размер фугования — остальное будет выполнено автоматически.

Значительно сокращенное время обработки

  • При гарантии максимальной точности и качества обработки.

Обработка больших деталей

  • Высотой до 920 мм и длиной до 2500 мм без дополнительных опор. При этом станок остается очень компактным и занимает мало места.

Автоматическая настройка по толщине для заготовок толщиной от 8 до 70 мм

  • Идеальный выбор для задних стенок, боковин, фасадов и даже кухонных столешниц. При наличии достаточного места и безопасных расстояний возможна обработка этих деталей любой длины.

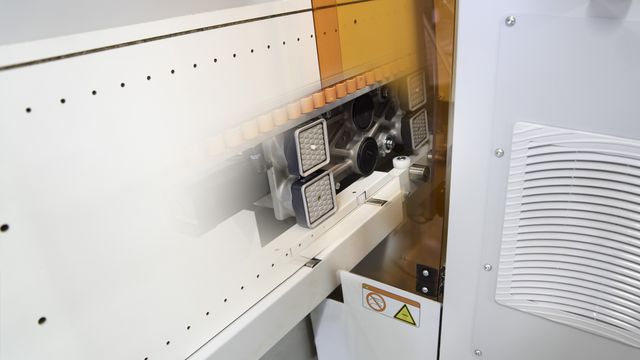

Специальная концепция зажима деталей

Автоматическое позиционирование вакуумных присосок.

Автоматическое позиционирование вакуумных присосок. Автоматический прижим независимо от толщины материала для получения наилучших результатов и точного соблюдения размеров.

Первоклассное оснащение — стандартная сверлильная головка

15 сверлильных шпинделей на 5 рядов отверстий по оси X и Y, а также 6 горизонтальных сверл и встроенный пильный агрегат

15 сверлильных шпинделей на 5 рядов отверстий по оси X и Y, а также 6 горизонтальных сверл и встроенный пильный агрегат для быстрого получения точных результатов. Для достижения более высокой производительности при сверлении станки серии EVOLUTION могут дополнительно оснащаться сверлильной головкой XL, имеющей до 22 сверлильных шпинделей.

Специальная сверлильная головка XL большого размера

Для еще более высокой производительности — сверлильная головка XL

Для еще более высокой производительности — сверлильная головка XL

Она еще больше расширяет спектр применения и большую универсальность этого вертикального обрабатывающего центра. Данная головка, имеющая до 22 шпинделей, отлично подходит для сверления рядных отверстий, а также конструктивных и сквозных отверстий. И при этом не надо тратить драгоценное время на замену сверл.

Уникальная гибкость в применении обеспечивается, прежде всего, возможностью оснащения головки дополнительным двойным сверлильным шпинделем для оси Y и особо мощным шпинделем для сверления отверстий под четырехшарнирные петли. Благодаря этому, например, можно выполнить с торца отверстия диаметром 5 и 8 мм по оси X и Y, что означает гибкость в работе для пользователя.

Универсальный зажим для разных материалов

Компания HOLZ-HER предлагает множество специальных присосок для самых разных материалов и требований к их обработке.
Присоски для массивной древесины — идеально подходят для чрезвычайно тяжелых заготовок и удержания массивной древесины
Для подготовки станка EVOLUTION к работе с особыми материалами требуется минимум времени.

Компания HOLZ-HER предлагает множество специальных присосок для самых разных материалов и требований к их обработки. Это делает станок EVOLUTION уже более универсальным.

Стандартные присоски с копировальным золотником

  • Идеальный выбор для обработки плитных материалов

Присоски для массивной древесины

  • Идеально подходят для чрезвычайно тяжелых заготовок и удержания массивной древесины

Быстрая замена

  • Для подготовки станка EVOLUTION к работе с особыми материалами требуется минимум времени.

Автоматическая коррекция допусков.

Автоматическая коррекция допусков.

Определение точной длины и автоматическая коррекция для зависящих от размеров отверстий. Превосходное дополнение для высокоточного сверления, например, деталей с уже облицованной кромкой.

Малое время обработки

До 35 % экономии времени циклов обработки

Бережное обращение с материалом и экономия время, так как детали длиной до 1200 мм без перезажима.

  • До 35 % экономии времени циклов обработки.

Уникальное программное обеспечение Pic2Plate

Компания HOLZ-HER предлагает новое и запатентованное программное обеспечение Pic2Plate для очень простого переноса графических файлов и создания программ для векторного фрезерования (опция для 7405 4mat и 7405 Connect).

  • Дополните ассортимент вашей продукции впечатляющими светоотражающими гравировками со стереоскопическим эффектом.
  • Создавайте шедевры с уникальными оптическими и тактильными эффектами на вашем станке с ЧПУ HOLZ-HER EVOLUTION.
  • Достаточно обычного фото или сканированного изображения, чтобы за несколько шагов создать настоящие шедевры для разнообразного использования на самых разных плитных материалах.
  • С программным обеспечением Pic2Plate справится и ребенок!
  • Встроенный постпроцессор гарантирует непрерывную передачу данных фрезерования на станок HOLZ-HER с ЧПУ и программным обеспечением CAMPUS.
