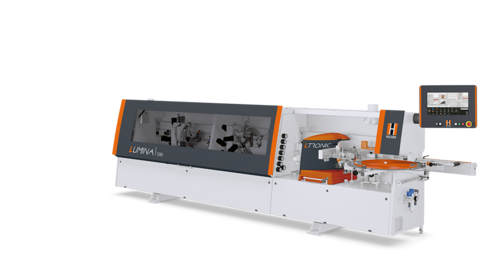

Кромкооблицовочный станок LUMINA 1380: Облицовка кромок в малых объемах на уровне крупного производства

Кромкооблицовочный станок LUMINA от Holzher

Станок LUMINA 1380 предлагает уникальную комбинацию в области обработки плитных материалов: две системы для получения идеального нулевого шва. Система нанесения клея Glu Jet для серийного применения полиуретанового клея и новый модуль для лазерных кромок LTRONIC, от HOLZ-HER, не имеющий себе равных в скорости и экономичности. До 18 сервоосей с ЧПУ обеспечивают при этом максимальный уровень автоматизации и производительности. От высокотехнологичного фуговального фрезерования до полной финишной обработки — этот станок предлагает полное оснащение для получения идеальных кромок. Мастер на все руки в этом классе.


Это полезно знать

Система управления Edge Control

Компьютерная система управления HOLZ-HER — уверенность в будущем благодаря высоким стандартам

Система управления Edge Control

18,5-дюймовый цветной сенсорный экран формата 16 : 9. Высокоэффективная система управления с простым интерфейсом для рациональной начальной наладки и переналадки станка.

  • Цветной сенсорный экран с диагональю 18,5" в стандартной комплектации.
  • Графический пользовательский интерфейс, вся информация отображается в текстовом и (или) графическом виде.
  • Удобство в использовании — возможность поворота и наклона пульта управления на уровне глаз.
  • Простой вызов программ посредством ввода названия и номера программы.
  • Емкая память для разнообразных программ обработки.
  • Независимый выбор агрегатов с функциями базовой настройки заданных значений, путевых точек и коррекции погрешностей инструмента.
  • Сервисные сообщения в текстовом виде.
  • Индивидуальное управление пользователями, до десяти пользователей с защитой паролями и индивидуальными правами.
  • Сетевое соединение
  • Сервисное обслуживание в режиме онлайн, быстрый обмен данными с сервисным центром HOLZ-HER.
  • Разъем для сканера штриховых кодов.

iTronic для интеллектуальной автоматизации

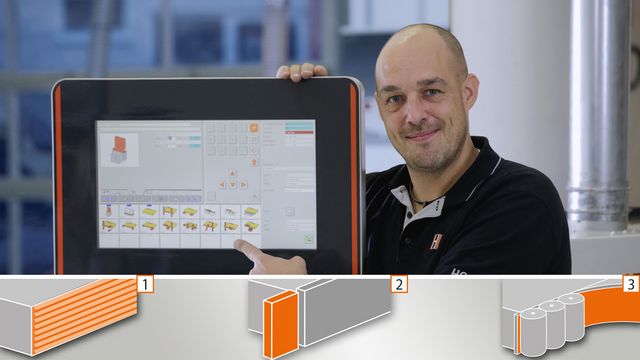

Адаптивный пакет оснащения для интеллектуальной автоматизации

Функциональные компоненты iTronic

1. Адаптивный торцовочный нож

Торцовочный нож с полной адаптацией регулировок для автоматического изменения давления в зависимости от толщины и высоты кромки. Ваши преимущества:

  • Всегда правильное давление для кромок разных типов
  • Устранение ненужной вибрации
  • Уменьшение износа

2. Адаптивный прижимной механизм

Давление прижима отдельных валиков идеально регулируется интеллектуальной пневматической системой в зависимости от случая применения. Ваши преимущества:

  • Самая минимальная доля брака
  • Не требуется изготавливать пробные изделия
  • Великолепные результаты обработки даже при постоянно изменяющейся продукции

3. Автоматическое управление количеством клея

Автоматическое управление количеством клея с учетом потребности посредством выбора программы: Всегда оптимальное нанесение клея:

  • при разных видах плит, например, ДСП или МДФ
  • при разной толщине плит
  • при разной скорости подачи
  • при поливинилацетатном или полиуретановом клее
  • при изменении параметров обработки для кромок разных производителей

4. Автоматическая процедура промывки

Интегрированная полностью автоматическая процедура промывки для полиуретанового клея в системе управления, доступна при нажатии всего одной кнопки. При ее выполнении агрегат автоматически полностью промывается правильным количеством чистящего средства с необходимой температурой и давлением. (Промывка требуется через 48 часов — время реакции полиуретана).  Ваши преимущества:

  • Лучшая система на рынке
  • Полиуретановый клей всегда готов к использованию
  • Предотвращение ошибок при промывке

5.  Контроль оставшегося количества клея

С помощью специального датчика система автоматически контролирует оставшееся количество клея, а тем самым и еще возможное коли чество погонных метров. Эта информация отображается для оператора. Ваши преимущества:

  • Оператор всегда знает, сколько еще погонных метров можно обработать
  • Профессиональный контроль процесса промывки
  • Оптимизация оставшегося количества клея в системе при промывке

Система подачи кромки SYNCHRO

Система подачи кромки SYNCHRO
Система подачи кромки SYNCHRO
Система подачи кромки SYNCHRO

Система подачи кромки SYNCHRO

Кромочный магазин с синхронизированным приводом. За счет синхронной адаптации с учетом скорости подачи этот магазин обеспечивает небольшие расстояния между заготовками и одновременно оптимизирует свесы кромки.

Небольшой угол подачи благодаря особой конструкции форсунок — беспроблемная подача кромки из массивной древесины толщиной до 15 мм.

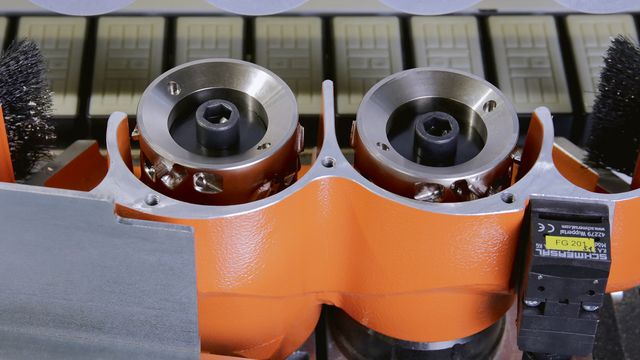

Фуговальное фрезерование

Фуговальное фрезерование
  • Включая регулировку по высоте для оптимального использования лезвий.

LTronic — сменный лазерный кромочный модуль

Лазерный кромочный модуль LTronic — превосходный нулевой шов благодаря лазерным кромкам
Лазерный кромочный модуль LTronic — превосходный нулевой шов благодаря лазерным кромкам
Лазерный кромочный модуль LTronic — превосходный нулевой шов благодаря лазерным кромкам

Лазерный кромочный модуль LTronic

Лазерный кромочный модуль LTronic специально разработан для станков серии LUMINA. Его можно использовать для всех имеющихся на рынке кромочных материалов с функциональным слоем. Для работы с лазерной кромкой доступно два разных модуля NIR:

  • модуль NIR для кромки высотой до 23 мм (стандарт)
  • модуль NIR+для кромки высотой до 45 мм (опция)
    (NIR = Near Infrared Radiation, ближнее инфракрасное излучение)

Достаточно включить и можно работать — новой системе LTronic не требуется времени для разогрева, а также стадий нагрева во время работы. Кроме того, вся система работает абсолютно бесшумно, что означает очевидное преимущество для пользователя по сравнению с другими системами. Потребность к чистке сведена к минимуму. Всего лишь раз в неделю нужно очищать защитное стекло модуля NIR.

Примечательной особенностью является библиотека кромочных материалов, полностью интегрированная в систему управления. В ней уже сохранены данные о самых распространенных коэкструдированных кромок и кромок с дополнительно нанесенным покрытием, которые пользователь может просто выбрать на сенсорном экране. Для каждой лазерной кромки требуется определенное количество энергии, которое зависит, например, от толщины или цвета кромочного материала. После выбора система LTronic автоматически настраивает соответствующее количество энергии. Своей библиотекой кромочных материалов компания HOLZ-HER идеально решает эту задачу.

Glu Jet automatic — сменная клеевая станция

Нагрев, замена клея и очистка — всего по 3 минуты для каждой операции

Автоматическая дозагрузка

  • Прижимной цилиндр прижимает картридж или гранулированный материал к нагревательным элементам. Когда цилиндр достигает определенного положения, датчик подает в систему управления сигнал о необходимости дозагрузки. В текущем процессе обработки дозагрузка приостанавливается до окончания нанесения клея на заготовку. Прижимной цилиндр автоматически перемещается назад, новый картридж или гранулированный материал подается из магазина в нагревательную шахту и вновь прижимается цилиндром
  • Промывочное отверстие для автоматической очистки системы, например, для удаления полиуретанового клея.

Glu Jet automatic устанавливается в качестве сменной системы нанесения клея на каретке взамен LTronic . Замена производится посредством высокоточного соединения с креплением HSK и подключением ЧПУ, весь процесс занимает максимум две минуты.

Прижимной механизм — моторизованный

Прижимной механизм с синхронным приводом и автоматической адаптацией с учетом скорости подачи
Прижимной механизм с синхронным приводом и автоматической адаптацией с учетом скорости подачи

Прижимной механизм с синхронно работающим приводом и автоматической адаптацией к скорости подачи. Прямые и конические прижимные валики для получения превосходного клеевого шва.

  • Сервоось с ЧПУ для регулировки по соответствующей толщине кромки (опция).

Торцовочный агрегат с пневматическим приводом

Торцовочный агрегат с пневматическим приводом — 60 мм
Торцовочный агрегат с пневматическим приводом — 60 мм

Для торцовки тонкого кромочного материала под прямым углом и с фаской; серийное оснащение пневматическим приводом для поворота на 10 градусов. Высококачественная конструкция с устойчивой станиной.

Каждый пильный двигатель установлен на двух направляющих для точной обрезки свесов кромки.

Фрезерный агрегат с пневматическим приводом

Фрезерный агрегат с пневматическим приводом
Фрезерный агрегат с пневматическим приводом

Многофункциональный фрезерный агрегат для фрезерования заподлицо при толщине кромки до 8 мм и выполнения радиусов до 3 мм с диапазоном поворота 0–15 градусов. С алмазными инструментами.
Дополнительное оснащение: встроенный уловитель стружки в инструменте, система ProLock.

  • В качестве опции также предлагается агрегат с автоматическим управлением и четырьмя сервоосями с ЧПУ, а также автоматической регулировкой наклона посредством сервопривода.

Циклевочный агрегат

Циклевочный агрегат
Циклевочный агрегат

Для отличной шлифовки радиусов или фасок на пластмассовых кромках. Также предлагается в виде глянцевого пакета с четырьмя сервоосями с ЧПУ.

Плоская цикля (с управлением с учетом условий)

Поверхностный скребок (с контролируемым управлением)

Чистая финишная обработка поверхностей. Управление с учетом условий, два поворотных ножа с твердосплавными пластинами, возможность использования с четырех сторон. Не требуется дополнительная ручная обработка.

Плоская цикля с копирующей настройкой перед обработкой и после нее

Плоская цикля с копирующей настройкой перед обработкой и после нее для облицовки кромки

Чистая финишная обработка поверхности с копирующей настройкой перед обработкой и после нее для высоких скоростей подачи Возможность использования всех четырех сторон двух поворотных ножей с твердосплавными режущими пластинами. Не требуется дополнительная ручная обработка. Возможен автоматический подъем обоих агрегатов для специальных видов обработки.

Распылители

Распылители спереди и сзади
Распылители спереди и сзади

Распылители антиадгезионных и очищающих средств в зоне входа и выхода заготовки. Антистатики, охлаждающие и смазывающие средства — с электронной регулировкой подачи специальными форсунками — для превосходной финишной обработки (опция).

Полировальный агрегат

Полировка до зеркального блеска
Полировка до зеркального блеска

Полировка до зеркального блеска для полной финишной обработки. Входит в стандартную комплектацию.

  • Также предлагается с функцией осциллирования (опция)

Возможности расширения

Экономия энергии — не проблема

Благодаря интеллектуальному управлению энергией в режиме ECO Mode на кромкооблицовочных станках HOLZ-HER вы не только бережно относитесь к окружающей среде, но и экономите деньги.

Подробнее


Сквозное объединение станков в одну сеть делает производство еще более эффективным

Эффективность благодаря объединению станков HOLZ-HER

Благодаря оборудованию HOLZ-HER достаточно 20 минут, чтобы ваша идея стала готовой мебелью с помощью быстрого объединения станков в единую сеть.

Подробнее


Вы все еще наносите клей валиком или уже экономите?

Вы уже экономите?

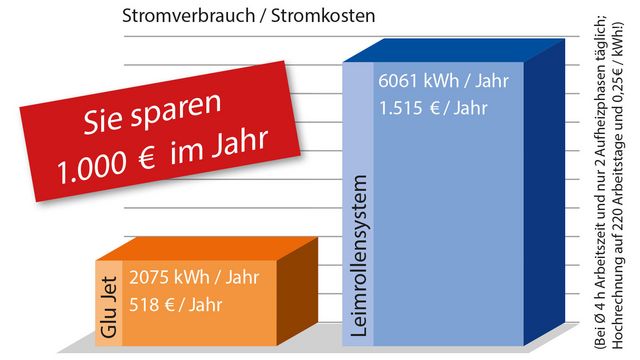

Вы все еще наносите клей валиком или уже экономите? Экономия до € 1000 в год благодаря запатентованной системе сопел Glu Jet.

Подробнее


Проекты

Лазерная кромка на цеховом собрании

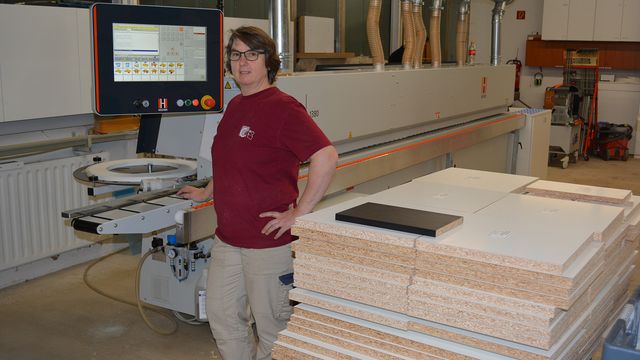

HOLZ-HER Referenzkunde Krocker aus Offenburg mit seiner Lumina 1380

Столярная мастерская Krocker уже много лет использует кромкооблицовочные станки компании HOLZ-HER. Это предприятие из Оффенбурга недалеко от французской границы придает большое значение качеству и точности. Для широкого ассортимента продукции требуется кромкооблицовочный станок, обеспечивающий высокую гибкость в работе и быстроту переналадки. Мастерская работает как для частных, так и корпоративных клиентов и предлагает им все от одного производителя — от мебели для ванных комнат, лестниц и предметов обстановки до мебели для офисов, гастрономических предприятий и врачебных кабинетов.

В 2016 году старый кромкооблицовочный станок SPRINT 1317 новым и более крупным станком LUMINA 1380. Этот станок от HOLZ-HER позволяет получать идеальные нулевые швы как с использованием полиуретанового клея, так и лазерных кромок. На станке работает сама владелица г-жа Крокер, эксперт по кромкам на этом столярном производстве.

Мебельная мастерская Krocker является членом цеха столяров Ортенау. В 2016 году собрание членов цеха было организована фирмой Krocker. На нем присутствовали представители фирм Ostermann и HOLZ-HER с целью демонстрации новейших технологий и продуктов. Менеджер по кромкооблицовочным станкам HOLZ-HER Анжело Амико представил в своей презентации «Два пути к великолепному нулевому шву от HOLZ-HER» и показал заинтересованным членам ремесленного цеха, какие технологии и инновации делают HOLZ-HER настоящим специалистов в области облицовки кромок. Благодаря этим инновационным технологиям мебельная мастерская Krocker наилучшим образом подготовлена ко всем вызовам в будущем.

Другие рисунки

Zufriedener HOLZHER Kunde Krocker mit Kantenanleimmaschine LUMINA
Zufriedener HOLZHER Kunde Krocker mit Kantenanleimmaschine LUMINA
Zufriedener HOLZHER Kunde Krocker mit Kantenanleimmaschine LUMINA

LUMINA 1380 — еще один шаг к абсолютному идеалу

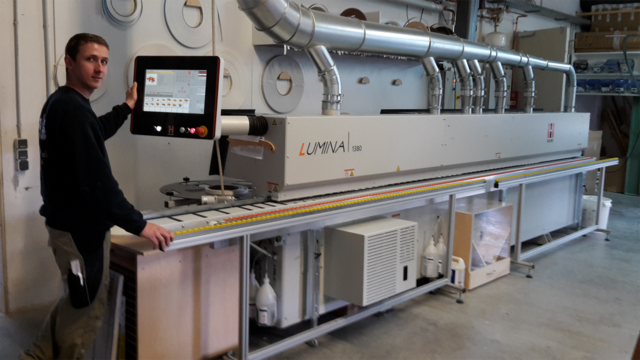

Referenzkunde Pfefferle ist von der neuen Kantenanleimmaschine LUMINA 1380 begeistert

«Из любви к дереву» — под этим девизом владелец Отто Пфефферле руководит семейным предприятием Pfefferle, история которого насчитывает более ста лет. Столярная мастерская из Тамма, изготавливающая мебель и элементы интерьера вдохновляет своих клиентов индивидуальной и высококачественной мебелью, полностью соответствующей вкусам заказчиков. Инвестировав средства в покупку кромкооблицовочного станка LUMINA 1380, Отто Пфефферле сделал еще один шаг к абсолютному идеалу.

Станок LUMINA 1380 предлагает уникальную комбинацию для получения нулевых швов: сочетание системы нанесения клея Glu Jet и лазерного модуля LTRONIC от HOLZ-HER.

«Сон à la Carte» на высококачественных водяных кроватях

Столярная мастерская Kobe из Ройтлингена использует различные станки HOLZ-HER

Столярная мастерская Kobe из Ройтлингена уже многие годы является верным клиентом HOLZ-HER. Начиная с этого года владелец Михаэль Кобе и его команда работают на новом кромкооблицовочном станке LUMINA 1380. Вместе с кромкооблицовочным станком AURIGA 1308, обрабатывающим центром с ЧПУ PRO-MASTER 7018 и горизонтальным форматно-раскройным станком с прижимной балкой CUT 6120 это уже четвертый станок компании HOLZ-HER из Нюртингенга, известного своим качественным оборудованием. Мастер-столяр Тобиас Эрнст в восторге от нового высокотехнологичного кромкооблицовочного станка: благодаря сменной станции LUMINA позволяет получать нулевой шов с использованием лазерных кромок и полиуретанового клея, причем смена агрегатов занимает минимум времени.

Эта небольшая мастерская в Ройтлингена, в которой работает три человека, специализируется на изготовлении кроватей для водяных матрасов и матрасах типа «бокс-спринг». Девиз предприятия звучит как «Сон à la Carte“. Чтобы обеспечить комфорт во время сна на высшем уровне, в мастерской используется современная измерительная система. Компоненты и рамы изготавливаются в мастерской в точном соответствии с пожеланиями клиентов. Помимо высококачественных кроватей здесь также все больше занимаются эксклюзивной мебелью для спален и предметами интерьера. Продукция мастерской демонстрируется в шоу-румах в Бёблингене и Ройтлингене.

Другие рисунки

Давний клиент HOLZ-HER фирма Kobe из Ройтлингена с кромкооблицовочным станком LUMINA 1380
Кромкооблицовочный станок HOLZ-HER LUMINA на предприятии Kobe из Ройтлингена
Давний клиент HOLZ-HER мастерская Kobe из Ройтлингена с обрабатывающим центром с ЧПУ PRO-MASTER 7018
