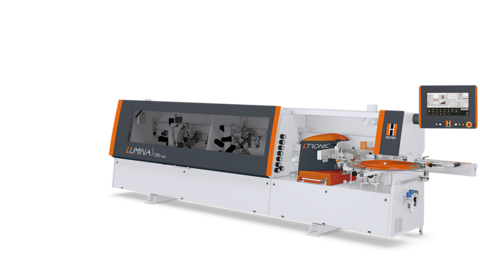

Кромкооблицовочный станок LUMINA 1380 multi: Сквозная интеграция высокоэффективного многофункционального фрезерования

Обвязочный станок LUMINA 1380 multi с многофункциональной технологией фрезерования кромок

Станок LUMINA 1380 предлагает уникальную комбинацию в области обработки плитных материалов: две системы для получения идеального нулевого шва. Система нанесения клея Glu Jet для серийного применения полиуретанового клея и новый модуль для лазерных кромок LTRONIC, от HOLZ-HER, не имеющий себе равных в скорости и экономичности. До 20 сервоосей с ЧПУ обеспечивают при этом максимальный уровень автоматизации и производительности.

Для HOLZ-HER LUMINA 1380 multi предлагается полная интеграция многофункционального фрезерного агрегата с многоступенчатыми инструментами и револьверными головками. Благодаря этому достаточно одного нажатия кнопки, чтобы получить различные радиусы или снять фаску под углом 45°. Станок LUMINA 1380 multi позволяет серьезно уменьшить затраты времени на наладку и в любой момент изготавливать даже небольшие партии деталей.

Цены
x

Разные требования — разные цены

Цена на станок WEINIG так же индивидуальна, как и ваши требования. Поэтому лучше всего кратко обсудить то, что важно именно вам, и затем вы получите от нас первое необязывающее коммерческое предложение.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.
Персональная консультация
x

Персональная консультация — для лучшей производительности и большей эффективности

Вместе с вашим экспертом WEINIG вы сможете подобрать оптимальный станок для ваших требований. Просто отправьте нам заполненную форму — и ваш местный экспорт WEINIG обсудит с вами все вопросы.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.

Преимущества серии HOLZ-HER LUMINA

Преимущества HOLZ-HER LUMINA 1380 multi

Техническая информация

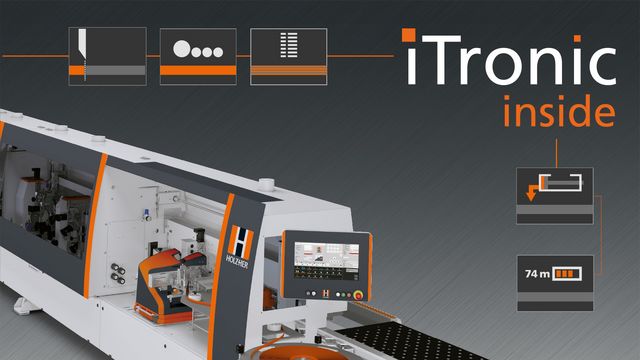

iTronic для интеллектуальной автоматизации

Функциональные компоненты iTronic

1. Адаптивный торцовочный нож

Торцовочный нож с полной адаптацией регулировок для автоматического изменения давления в зависимости от толщины и высоты кромки. Ваши преимущества:

  • Всегда правильное давление для кромок разных типов
  • Устранение ненужной вибрации
  • Уменьшение износа

2. Автоматический прижимной механизм

Давление прижима отдельных валиков идеально регулируется интеллектуальной пневматической системой в зависимости от случая применения. Ваши преимущества:

  • Самая минимальная доля брака
  • Не требуется изготавливать пробные изделия
  • Великолепные результаты обработки даже при постоянно изменяющейся продукции

3. Автоматическое управление количеством клея

Автоматическое управление количеством клея с учетом потребности посредством выбора программы: Всегда оптимальное нанесение клея:

  • при разных видах плит, например, ДСП или МДФ
  • при разной толщине плит
  • при разной скорости подачи
  • при этиленвинилацетатном или полиуретановом клее
  • при изменении параметров обработки для кромок разных производителей

4. Автоматическая процедура промывки

Интегрированная полностью автоматическая процедура промывки для полиуретанового клея в системе управления, доступна при нажатии всего одной кнопки. При ее выполнении агрегат автоматически полностью промывается правильным количеством чистящего средства с необходимой температурой и давлением. (Промывка требуется через 48 часов — время реакции полиуретана).  Ваши преимущества:

  • Лучшая система на рынке
  • Полиуретановый клей всегда готов к использованию
  • Предотвращение ошибок при промывке

5.  Контроль оставшегося количества клея

С помощью специального датчика система автоматически контролирует оставшееся количество клея, а тем самым и еще возможное количество погонных метров. Эта информация отображается для оператора. Ваши преимущества:

  • Оператор всегда знает, сколько еще погонных метров можно обработать
  • Профессиональный контроль процесса промывки
  • Оптимизация оставшегося количества клея в системе при промывке

fa.s.t. setting technology

fa.s.t. setting technology

Также fa.s.t. или "Настройка в зазоре" является одной из главных тем для эффективной обвязки кромок. С помощью технологии fa.s.t. Вы можете выполнять различные процессы одновременно на станке для обвязки кромок. Например, устройство для обрезки углов или наклона устройства для обрезки можно разумно включить, не опорожняя машину для процесса настройки.

Система управления Edge Control

Компьютерная система управления HOLZ-HER — уверенность в будущем благодаря высоким стандартам

Система управления Edge Control

21,5-дюймовый цветной сенсорный экран формата 16 : 9. Высокоэффективная система управления с простым интерфейсом для рациональной начальной наладки и переналадки станка.

  • Цветной сенсорный экран с диагональю 21,5" в стандартной комплектации.
  • Графический пользовательский интерфейс, вся информация отображается в текстовом и (или) графическом виде.
  • Удобство в использовании — возможность поворота и наклона пульта управления на уровне глаз.
  • Простой вызов программ посредством ввода названия и номера программы.
  • Емкая память для разнообразных программ обработки.
  • Независимый выбор агрегатов с функциями базовой настройки заданных значений, путевых точек и коррекции погрешностей инструмента.
  • Сервисные сообщения в текстовом виде.
  • Индивидуальное управление пользователями, до десяти пользователей с защитой паролями и индивидуальными правами.
  • Сетевое соединение
  • Сервисное обслуживание в режиме онлайн, быстрый обмен данными с сервисным центром HOLZ-HER.
  • Разъем для сканера штриховых кодов.

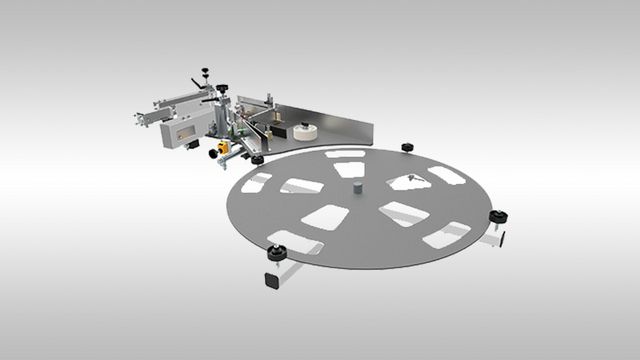

Система подачи кромки SYNCHRO

Система подачи кромки SYNCHRO

Система подачи кромки SYNCHRO

Кромочный магазин с синхронизированным приводом. За счет синхронной адаптации с учетом скорости подачи этот магазин обеспечивает небольшие расстояния между заготовками и одновременно оптимизирует свесы кромки.

Небольшой угол подачи благодаря особой конструкции форсунок — беспроблемная подача кромки из массивной древесины толщиной до 15 мм.

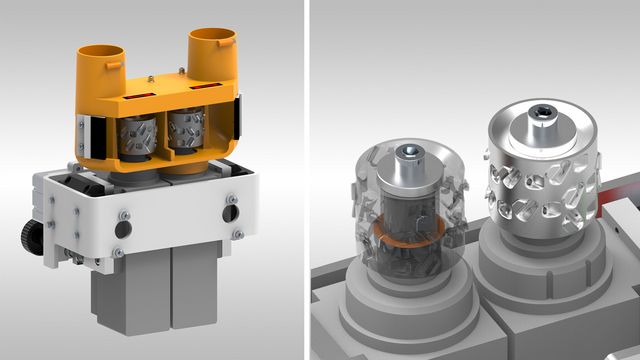

Фуговальное фрезерование

Фуговальное фрезерование
  • Включая регулировку по высоте для оптимального использования лезвий.

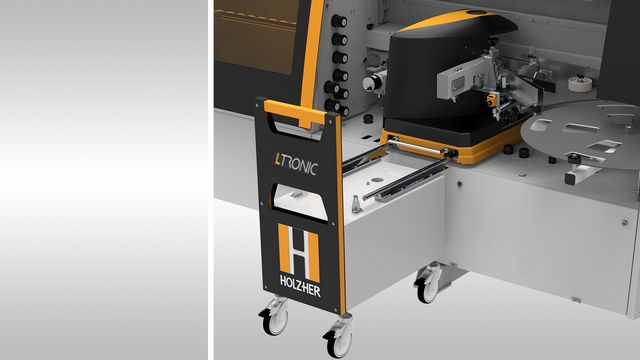

LTronic — сменный лазерный кромочный модуль

Лазерный кромочный модуль LTronic — превосходный нулевой шов благодаря лазерным кромкам
Лазерный кромочный модуль LTronic — превосходный нулевой шов благодаря лазерным кромкам
Лазерный кромочный модуль LTronic — превосходный нулевой шов благодаря лазерным кромкам

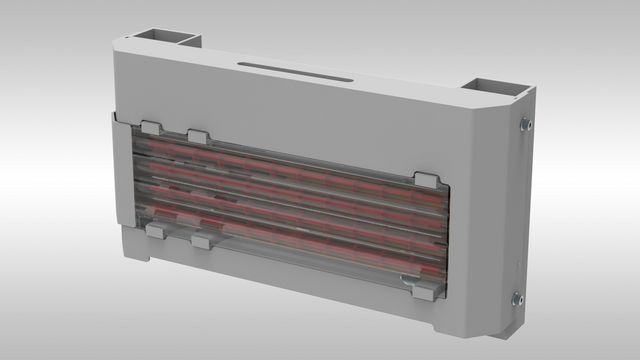

Лазерный кромочный модуль LTronic

Лазерный кромочный модуль LTronic специально разработан для станков серии LUMINA. Его можно использовать для всех имеющихся на рынке кромочных материалов с функциональным слоем. Для работы с лазерной кромкой доступно два разных модуля NIR:

  • модуль NIR для кромки высотой до 23 мм (стандарт)
  • модуль NIR+для кромки высотой до 45 мм (опция)
    (NIR = Near Infrared Radiation, ближнее инфракрасное излучение)

Достаточно включить и можно работать — новой системе LTronic не требуется времени для разогрева, а также стадий нагрева во время работы. Кроме того, вся система работает абсолютно бесшумно, что означает очевидное преимущество для пользователя по сравнению с другими системами. Потребность к чистке сведена к минимуму. Всего лишь раз в неделю нужно очищать защитное стекло модуля NIR.

Примечательной особенностью является библиотека кромочных материалов, полностью интегрированная в систему управления. В ней уже сохранены данные о самых распространенных коэкструдированных кромок и кромок с дополнительно нанесенным покрытием, которые пользователь может просто выбрать на сенсорном экране. Для каждой лазерной кромки требуется определенное количество энергии, которое зависит, например, от толщины или цвета кромочного материала. После выбора система LTronic автоматически настраивает соответствующее количество энергии. Своей библиотекой кромочных материалов компания HOLZ-HER идеально решает эту задачу.

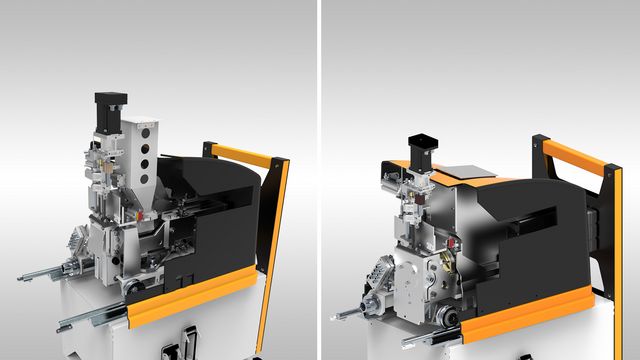

Glu Jet automatic — сменная клеевая станция

Нагрев, замена клея и очистка — всего по 3 минуты для каждой операции

Glu Jet automatic устанавливается в качестве сменной системы нанесения клея на каретке вместо LTronic . Замена производится посредством высокоточного соединения с креплением HSK и подключением ЧПУ, весь процесс всего лишь несколько секунд.

  • В качестве опции предлагается более мощный агрегат Glu-Jet PUR 2K, работающий со стандартными недорогими полиуретановыми картриджами массой 2 кг. Этот агрегат стоит использовать начиная с потребления приблизительно 500 кг полиуретанового клея в год.
  • Кроме того, также возможно применение этиленвинилацетатного клея. Производительность плавления 12 кг в часов гарантирует при полной подаче всегда оптимальное нанесение клея без какого-либо отрыва клея.

После включения обе клеевые станки готовы к работе в течение 3 минут.

Прижимной механизм — моторизованный

Прижимной механизм с синхронным приводом и автоматической адаптацией с учетом скорости подачи

Прижимной механизм с синхронно работающим приводом и автоматической адаптацией к скорости подачи. Прямые и конические прижимные валики для получения превосходного клеевого шва.

  • Сервоось с ЧПУ для регулировки по соответствующей толщине кромки (опция).

Торцовочный агрегат с пневматическим приводом

Торцовочный агрегат с пневматическим приводом — 60 мм

Для торцовки тонкого кромочного материала под прямым углом и с фаской; серийное оснащение пневматическим приводом для поворота на 10 градусов. Высококачественная конструкция с устойчивой станиной.

Каждый пильный двигатель установлен на двух направляющих для точной обрезки свесов кромки.

Фрезерный агрегат 1380 multi

Тяжелый стандартный агрегат с поглощающим толчки и удары креплением

Тяжелый стандартный агрегат с поглощающим толчки и удары креплением и большими копирующими роликами для достижения превосходных результатов даже при высоких скоростях подачи.

Стопроцентная повторяемость одним нажатием кнопки благодаря беззазорным механическим компонентам и шести сервоосям с ЧПУ. Горизонтальная обработка посредством установленных под углом копирующих роликов с покрытием из нанесенного химическим методом никеля, специально разработанных для использования с современными кромками с зеркальным блеском.

  • С многоступенчатым инструментом

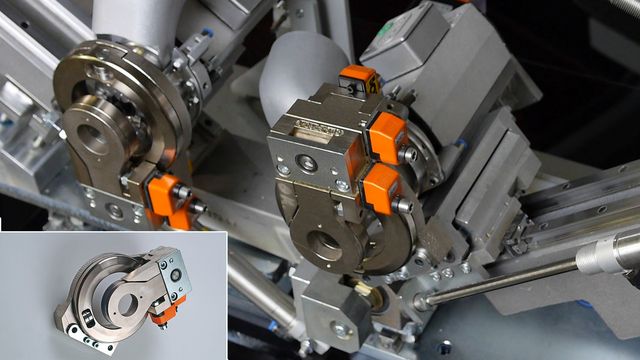

Фасонный фрезерный агрегат multi

Копировально-фрезерный агрегат с четырьмя сервоосями с ЧПУ в стандартной комплектации

Фасонный фрезерный агрегат с четырьмя сервоосями с ЧПУ в стандартной комплектации

Бескомпромиссное фасонное фрезерование при толщине детали до 60 мм.

Перемещение агрегата по линейным направляющим. Перед копирующими роликами расположены воздуходувные сопла для удаления стружки из зон копирования. Оснащен программой для полок для оптимальной обработки полок с закругленными углами.

Автоматический маятниковый копир для копирования торца без выступающего материала, обеспечивает оптимальный свес кромки по длине детали для последующей обработки радиусной циклей.

  • С револьверным инструментом в качестве опции.

Циклевочный агрегат multi

Циклевочный агрегат multi

Для идеального сглаживания радиусов или фасок на пластмассовых кромках с двумя профилями. В агрегате использованы беззазорные механические компоненты и прецизионные цифровые сервооси с ЧПУ, гарантирующие абсолютную точность повторяемости при позиционировании. Оператор выбирает соответствующий профиль для многоступенчатого инструмента на широкоформатном сенсорном дисплее с диагональю 18,5 дюймов, и агрегат полностью автоматически перемещается в нужное положение.

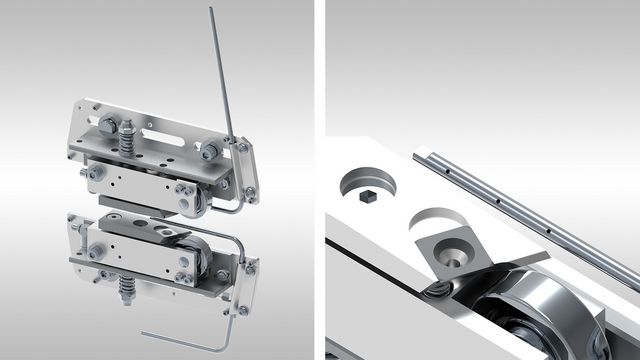

Плоская цикля с управлением с учетом условий

Поверхностный скребок (с контролируемым управлением)

Чистая финишная обработка поверхностей. Управление с учетом условий, два поворотных ножа с твердосплавными пластинами, возможность использования с четырех сторон. Не требуется дополнительная ручная обработка.

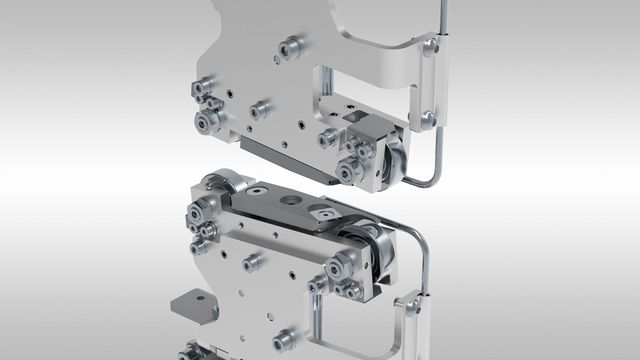

Плоская цикля с копирующей настройкой перед обработкой и после нее

Плоская цикля с копирующей настройкой перед обработкой и после нее для облицовки кромки

Чистая финишная обработка поверхности с копирующей настройкой перед обработкой и после нее для высоких скоростей подачи Возможность использования всех четырех сторон двух поворотных ножей с твердосплавными режущими пластинами. Не требуется дополнительная ручная обработка. Возможен автоматический подъем обоих агрегатов для специальных видов обработки.

Полировальный агрегат

Полировка до зеркального блеска

Полировка до зеркального блеска для полной финишной обработки. Входит в стандартную комплектацию.

  • Также предлагается с функцией осциллирования (опция)

Распылители

Распылители спереди и сзади

Распылители антиадгезионных и очищающих средств в зоне входа и выхода заготовки. Антистатики, охлаждающие и смазывающие средства — с электронной регулировкой подачи специальными форсунками — для превосходной финишной обработки (опция).


Это полезно знать

Экономия энергии — не проблема

Благодаря интеллектуальному управлению энергией в режиме ECO Mode на кромкооблицовочных станках HOLZ-HER вы не только бережно относитесь к окружающей среде, но и экономите деньги.

Подробнее


Проекты


Подробная информация

Брошюры

Просто, быстро и экологично: дополнительная информация в виде документа PDF для загрузки.

проспект LUMINA multi (PDF, 2 MB)

Технические характеристики

Открыть таблицу
