ACCURA 1556: Новый высший класс с максимальной производительностью

Новый высший класс с максимальной производительностью

Модель ACCURA 1556 premium, оснащенная двумя фрезерными агрегатами, может обрабатывать обкладочные рейки из массивной древесины при толщине кромки до 15 мм (в качестве опции 20 мм). На станке ACCURA 1556 grooving возможно автоматическое выполнение вертикальных и горизонтальных пазов. При этом положение и глубина паза полностью автоматически настраиваются посредством двух сервоосей с ЧПУ. В стандартную комплектацию ACCURA 1556 flex входит угловой полировальный агрегат для всех тех пользователей, которые хотят великолепное финишное качество кромки без какой-либо дополнительной обработки.


Это полезно знать

iTronic для интеллектуальной автоматизации

Адаптивный пакет оснащения для интеллектуальной автоматизации

Функциональные компоненты iTronic

1. Адаптивный торцовочный нож

Торцовочный нож с полной адаптацией регулировок для автоматического изменения давления в зависимости от толщины и высоты кромки. Ваши преимущества:

  • Всегда правильное давление для кромок разных типов
  • Устранение ненужной вибрации
  • Уменьшение износа

2. Адаптивный прижимной механизм

Давление прижима отдельных валиков идеально регулируется интеллектуальной пневматической системой в зависимости от случая применения. Ваши преимущества:

  • Самая минимальная доля брака
  • Не требуется изготавливать пробные изделия
  • Великолепные результаты обработки даже при постоянно изменяющейся продукции

3. Автоматическое управление количеством клея

Автоматическое управление количеством клея с учетом потребности посредством выбора программы: Всегда оптимальное нанесение клея:

  • при разных видах плит, например, ДСП или МДФ
  • при разной толщине плит
  • при разной скорости подачи
  • при поливинилацетатном или полиуретановом клее
  • при изменении параметров обработки для кромок разных производителей

4. Автоматическая процедура промывки

Интегрированная полностью автоматическая процедура промывки для полиуретанового клея в системе управления, доступна при нажатии всего одной кнопки. При ее выполнении агрегат автоматически полностью промывается правильным количеством чистящего средства с необходимой температурой и давлением. (Промывка требуется через 48 часов — время реакции полиуретана).  Ваши преимущества:

  • Лучшая система на рынке
  • Полиуретановый клей всегда готов к использованию
  • Предотвращение ошибок при промывке

5.  Контроль оставшегося количества клея

С помощью специального датчика система автоматически контролирует оставшееся количество клея, а тем самым и еще возможное коли чество погонных метров. Эта информация отображается для оператора. Ваши преимущества:

  • Оператор всегда знает, сколько еще погонных метров можно обработать
  • Профессиональный контроль процесса промывки
  • Оптимизация оставшегося количества клея в системе при промывке

Система управления Edge Control

Компьютерная система управления HOLZ-HER — уверенность в будущем благодаря высоким стандартам

Система управления Edge Control

18,5-дюймовый цветной сенсорный экран формата 16 : 9. Высокоэффективная система управления с простым интерфейсом для рациональной начальной наладки и переналадки станка.

  • Цветной сенсорный экран с диагональю 18,5" в стандартной комплектации.
  • Графический пользовательский интерфейс, вся информация отображается в текстовом и (или) графическом виде.
  • Удобство в использовании — возможность поворота и наклона пульта управления на уровне глаз.
  • Простой вызов программ посредством ввода названия и номера программы.
  • Емкая память для разнообразных программ обработки.
  • Независимый выбор агрегатов с функциями базовой настройки заданных значений, путевых точек и коррекции погрешностей инструмента.
  • Сервисные сообщения в текстовом виде.
  • Индивидуальное управление пользователями, до десяти пользователей с защитой паролями и индивидуальными правами.
  • Сетевое соединение.
  • Сервисное обслуживание в режиме онлайн, быстрый обмен данными с сервисным центром HOLZ-HER.
  • Разъем для сканера штриховых кодов.

6-поточная подача кромочного материала

Простота в обращении — гибкость в применении благодаря 6-поточной подачи кромки
Простота в обращении — гибкость в применении благодаря 6-поточной подачи кромки
Простота в обращении — гибкость в применении благодаря 6-поточной подачи кромки

Высокая гибкость благодаря 6-поточной подаче кромки

Автоматический 6-поточный кромочный магазин обеспечивает гибкость в работе не только пользователям, которым необходимо постоянно менять кромочный материал, но и тем, кто постоянно использует одинаковую кромку. Благодаря автоматической смене канала подача кромки не прекращается, что экономит требуемое для наладки время. В системе имеется дополнительный седьмой канал для подачи полосового материала, а также 6-поточная тележка для кромочного материала с фиксируемыми поворотными роликами.

  • Предлагается для всех моделей ACCURA (опция)

Система подачи кромки SYNCHRO

Система подачи кромки SYNCHRO
Система подачи кромки SYNCHRO
Система подачи кромки SYNCHRO

Кромочные магазины с приводом SYNCHRO

За счет синхронной адаптации с учетом скорости подачи этот магазин обеспечивает небольшие расстояния между заготовками и одновременно оптимизирует свесы кромки.

Небольшой угол подачи благодаря концепции насадок — беспроблемная подача кромки из массивной древесины толщиной до 20 мм.

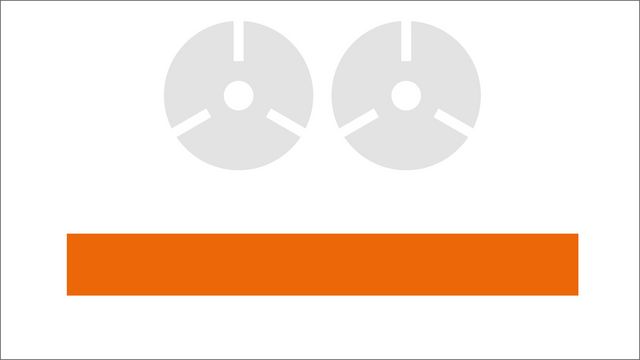

Фуговальное фрезерование

Фуговальное фрезерование

Часто у обрезанных кромок имеются мелкие сколы в верхнем слое. Фуговальный фрезерный агрегат превосходно обрабатывает склеиваемые поверхности и подготавливает листовой материал для нанесения клея. Оснащен двумя алмазными фрезами Ø 70 мм с технологией AirStream (патент HOLZ-HER / LEUCO).

  • Включая регулировку по высоте для оптимального использования лезвий.

С симметричными алмазными фрезами (Ø 100 мм) для наивысшего качества швов и долгого срока службы. Регулировка по высоте производится автоматически двумя сервоосями с ЧПУ (опция).

  • Входит в стандартную комплектацию ACCURA 1558 performance

Glu Jet automatic — система нанесения клея

Нагрев, замена клея и очистка — всего по 3 минуты для каждой операции

Автоматическая дозагрузка

  • Прижимной цилиндр прижимает картридж или гранулированный материал к нагревательным элементам. Когда цилиндр достигает определенного положения, датчик подает в систему управления сигнал о необходимости дозагрузки. В текущем процессе обработки дозагрузка приостанавливается до окончания нанесения клея на заготовку. Прижимной цилиндр автоматически перемещается назад, новый картридж или гранулированный материал подается из магазина в нагревательную шахту и вновь прижимается цилиндром
  • Промывочное отверстие для автоматической очистки системы, например, для удаления полиуретанового клея.

Сдвоенная клеевая станция

Еще больше гибкости благодаря сдвоенной клеевой станции

Еще больше гибкости благодаря сдвоенной клеевой станции

Система нанесения клея Glu Jet является самой гибкой в применении из имеющихся на рынке. А еще большей гибкости в работе можно достичь благодаря сдвоенной клеевой станции.

Она может устанавливаться на все станки ACCURA. Это позволяет выполнять такие задачи, которые находятся на самом пике возможностей представленных на рынке высокотехнологичных кромкооблицовочных станков.

Например, одним нажатием кнопки в центральной системе управления станка полиуретановый и этиленвинилацетатный клей будут готовы к использованию всего лишь через 3 минуты разогрева. Пока одна клеевая станция наносит клей, вторая автоматически отводится назад, а при необходимости ее снова можно подключить к работе, нажав соответствующую кнопку. Также возможно применение популярной во многих областях комбинации из прозрачного и цветного клея. Кроме того, возможно даже сочетание специальных сопел для толстого кромочного материала из массивной древесины и тонкопленочного сопла для получения нулевого шва. И такая комбинация также готова к работе после нажатия одной кнопки и всего лишь 3 минут нагрева.

  • Возможность комбинирования с Glu Jet automatic или Glu Jet XL (опция)

Моторизованный прижимной механизм

Моторизованный прижимной механизм
Моторизованный прижимной механизм

Прижимной механизм с синхронным приводом и автоматической адаптацией с учетом скорости подачи. Оснащен сервоосями с ЧПУ для регулировки с учетом толщины кромки. Прямые и конические прижимные валики для получения превосходного клеевого шва.

Торцовочный агрегат

Самый мощный торцовочный агрегат в своем классе
Самый мощный торцовочный агрегат в своем классе
Самый мощный торцовочный агрегат в своем классе

Самый мощный торцовочный агрегат в своем классе, может обрабатывать кромки с поперечным сечением 20 x 65 мм. С закаленными линейными направляющими для высокоточного торцевания кромок толщиной до 20 мм.

Агрегат для фрезерования по пласти

Высокопроизводительный фрезерный агрегат для кромки толщиной до 15 мм.
Высокопроизводительный фрезерный агрегат для кромки толщиной до 15 мм.
Высокопроизводительный фрезерный агрегат для кромки толщиной до 15 мм.

Высокопроизводительный фрезерный агрегат для кромки толщиной до 15 мм. Две сервооси с ЧПУ для фрезерной обработки со свесом кромки и без него. Входит в стандартную комплектацию ACCURA 1556 premium и 1558 performance.

  • Толщина кромки до 20 мм (опция).

Фрезерный агрегат

Тяжелый стандартный агрегат с поглощающим толчки и удары креплением
Тяжелый стандартный агрегат с поглощающим толчки и удары креплением
Тяжелый стандартный агрегат с поглощающим толчки и удары креплением

Тяжелый стандартный агрегат с поглощающим толчки и удары креплением и большими копирующими роликами для достижения превосходных результатов даже при высоких скоростях подачи.

Стопроцентная точность повторяемости одним нажатием кнопки благодаря беззазорным механическим компонентам и шести сервоосям с ЧПУ. Горизонтальная обработка посредством установленных под углом копирующих роликов с покрытием из нанесенного химическим методом никеля, специально разработанных для использования с современными кромками с зеркальным блеском.

  • В многофункциональном пакете поставляется с многоступенчатым инструментом (опция).

Фасонный фрезерный агрегат

Копировально-фрезерный агрегат с четырьмя сервоосями с ЧПУ в стандартной комплектации
Копировально-фрезерный агрегат с четырьмя сервоосями с ЧПУ в стандартной комплектации
Копировально-фрезерный агрегат с четырьмя сервоосями с ЧПУ в стандартной комплектации

Фасонный фрезерный агрегат с четырьмя сервоосями с ЧПУ в стандартной комплектации

Бескомпромиссное фасонное фрезерование при толщине детали до 60 мм

Перемещение агрегата по линейным направляющим. Перед копирующими роликами расположены воздуходувные сопла для удаления стружки из зон копирования. Оснащен программой для полок для оптимальной обработки полок с закругленными углами.

Автоматический маятниковый копир для копирования торца без выступающего материала, обеспечивает оптимальный свес кромки по длине детали для последующей обработки радиусной циклей.

  • В многофункциональном пакете поставляется с инструментальной револьверной головкой (опция).

Циклевочный агрегат

Стопроцентная точность повторяемости одним нажатием кнопки
Стопроцентная точность повторяемости одним нажатием кнопки
Стопроцентная точность повторяемости одним нажатием кнопки

Стопроцентная точность повторяемости одним нажатием кнопки благодаря беззазорным механическим компонентам и шести сервоосям с ЧПУ.

Агрегат комплектуется глянцевым пакетом для точной настройки глубины инструмента при работе с глянцевыми плитами с защитной пленкой, а также копирующими роликами с покрытием из нанесенного химическим методом никеля.

  • В многофункциональном пакете поставляется с 5-местной инструментальной револьверной головкой (опция).

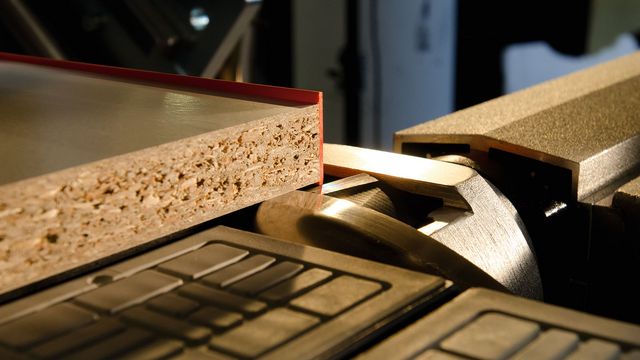

Плоская цикля с копирующей настройкой перед обработкой и после нее

Плоская цикля с копирующей настройкой перед обработкой и после нее для облицовки кромки

Чистая финишная обработка поверхности с копирующей настройкой перед обработкой и после нее для высоких скоростей подачи Возможность использования всех четырех сторон двух поворотных ножей с твердосплавными режущими пластинами. Не требуется дополнительная ручная обработка. Возможен автоматический подъем обоих агрегатов для специальных видов обработки.

Распылители

Распылители спереди и сзади
Распылители спереди и сзади

Распылители антиадгезионных и очищающих средств в зоне входа и выхода заготовки. Антистатики, охлаждающие и смазывающие средства — с электронной регулировкой подачи специальными форсунками — для превосходной финишной обработки (опция).

Полировальный агрегат

Полировка до зеркального блеска; для полной завершающей обработки
Полировка до зеркального блеска; для полной завершающей обработки

Полировка до зеркального блеска для полной финишной обработки. Входит в стандартную комплектацию.

  • Также предлагается с функцией осциллирования (опция)

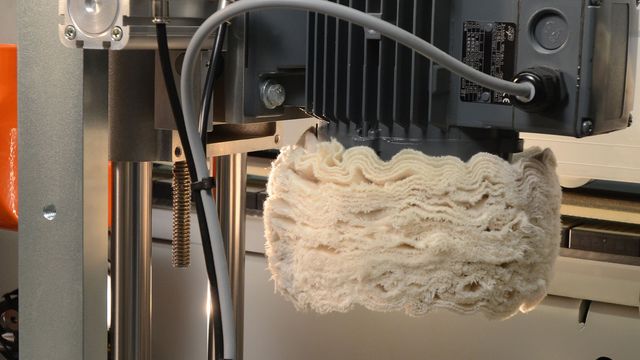

Угловой полировальный агрегат

Для великолепной дополнительной обработки торцевых кромок
Для великолепной дополнительной обработки торцевых кромок

Для великолепной дополнительной обработки торцевых кромок. Любая ручная обработка более не требуется. Включая контроль начала обработки и горизонтальное перемещение посредством сервооси с ЧПУ.

  • Входит в стандартную комплектацию ACCURA 1556 flex и 1558 performance

Пазовальный агрегат

Пазовальный агрегат
Пазовальный агрегат

Синхронное пазование, серийное оснащение двумя сервоосями для настройки глубины и положения паза с пульта управления. Поворот в диапазоне 0–90 градусов, включая отверстия с шагом 11,25 градусов. Включая контроль начала обработки.

  • Входит в серийную комплектацию ACCURA 1556 grooving.
  • Предлагается в качестве опции для ACCURA 1558 performance

Возможности расширения

Экономия энергии — не проблема

Благодаря интеллектуальному управлению энергией в режиме ECO Mode на кромкооблицовочных станках HOLZ-HER вы не только бережно относитесь к окружающей среде, но и экономите деньги.

Подробнее


Сквозное объединение станков в одну сеть делает производство еще более эффективным

Эффективность благодаря объединению станков HOLZ-HER

Благодаря оборудованию HOLZ-HER достаточно 20 минут, чтобы ваша идея стала готовой мебелью с помощью быстрого объединения станков в единую сеть.

Подробнее


Вы все еще наносите клей валиком или уже экономите?

Вы уже экономите?

Вы все еще наносите клей валиком или уже экономите? Экономия до € 1000 в год благодаря запатентованной системе сопел Glu Jet.

Подробнее


Проекты

HOLZ-HER и Zottler: связь со Штирией

Столярная фирма Zottler из австрийской Штирии занимается всеми классическими строительными и мебельными работами. При этом она полагается на станки Holz-Her, используемые для решения всех задач.

[...] Для клиентов в Австрии, Германии и Швейцарии фирма Zottler изготавливает комплексные высококачественные интерьеры для жилых домов, гостиниц, ресторанов, многих домов престарелых и студенческих общежитий. «Недавно помимо полной обстановки для комнат мы изготовили еще и 250 кухонь для студенческих квартир в квартале CoolCity в Граце». [...] Поэтому коллектив из 48 сотрудников работает в две смены, как небольшое серийное предприятие, а отказ станков нельзя допускать ни в коем случае. Чтобы гарантировать бесперебойную работу, за последние пять лет было инвестировано немало времени в создание эффективных процессов и много средств в современные станки.

Почему вы обратились в Holz-Her? Владелец фирмы г-н Цоттлер: «После создания фирмы примерно десять лет назад мы стояли перед выбором: модернизировать старый форматно-раскроечный станок за немалые деньги или сразу же купить новый. И мы сделали этот дальновидный шаг». Благодаря имевшимся контактам мы обратились в Holz-Her. С тех по фирма Zottler регулярно приобретает новое оборудование, выпускаемое в часе езды на заводе в Фойтсберге, «потому что для важных станков мы хотим иметь одного партнера, который находится недалеко от нас, и при этом и мы придаем большое значение австрийскому качеству». А если что-то случается, то Петер Гади, региональный менеджер по продажам, отвечающий в Holz-Her за проекты с фирмой Zottler, немедленно отправляет сервисного техника в Пассайл, который решает возникшую проблему.

Обширный станочный парк от Holz-Her позволяет предприятию выполнять все технологические этапы для серийного производства деталей, создавая тем самым условия для сквозного производственного процесса. [...]

Высококачественная мебель благодаря HOLZ-HER ACCURA

Пользователь кромкооблицовочного станка ACCURA 1554 HOLZ-HER

Уже с 2002 года фирма Kleinhans из Келя использует станки HOLZ-HER. В 2016 году эта компания снова решила вложить деньги в качество: она приобрела кромкооблицовочный станок успешной серии ACCURA.

Фирма Kleinhans существует уже 50 лет, ею руководит уже второе поколение одной семьи. Главной опорой коллектива являются квалифицированные специалисты — столяры, стекольщики и оконщики. Всего на предприятии работает более 50 сотрудников.

Высокий уровень компетентности работников отражается в спектре продукции фирмы Kleinhans: помимо окон, дверей и кухонь она также специализируется на производстве мебели и элементов интерьера, оставаясь при этом верной своему девизу: «Качество из древесины и дизайна».

Новый кромкооблицовочный станок ACCURA 1554 был приобретен специально для производства интерьерных элементов и мебели. Особенность этого станка состоит в его многофункциональности. Преимущества налицо: многофункциональный пакет для фрезерования, углового копирования и радиусной цикли гарантирует превосходный внешний вид при использовании всех распространенных кромочных материалов. Благодаря сервоосям с ЧПУ и многоуровневым инструментам переналадка осуществляется полностью автоматически. Станок ACCURA 1554 позволяет фирме Kleinhans профессионально обрабатывать кромки, используя все необходимые рабочие агрегаты.

Более того, предприятие уже воспользовалось возможностью продемонстрировать новый станок своим клиентам: на дне открытых дверей в июле 2016 года несколько сотен гостей смогли ознакомиться с производством фирмы Kleinhans в ходе индивидуальной экскурсии.

Другие рисунки

Опыт работы на кромкооблицовочном станке ACCURA HOLZ-HER
Клиент HOLZ-HER фирма Kleinhans с кромкооблицовочным станком ACCURA 1554

Подробная информация

Загрузки

Просто, быстро и экологично: дополнительная информация в виде документа PDF для загрузки.

Проспект «Кромкооблицовочный станок ACCURA | LUMINA» (PDF, 6 MB)

Технические характеристики

Открыть таблицу
