PRO-MASTER 7018: Универсальный талант с полным пакетом оснащения

Общий вид HOLZ-HER PRO-MASTER 7018

Представляя обрабатывающий центр с ЧПУ PRO-MASTER 7018, компания HOLZ-HER предлагает современным предприятиям превосходное решение для современной и рациональной обработки с ЧПУ. Четыре оси в стандартной комплектации, все с полной интерполяцией для максимальной гибкости в применении.

PRO-MASTER 7018 имеет полностью новый промышленный дизайн. Современный кожух обрабатывающей головки имеет много преимуществ, например, хороший обзор зоны обработки при подаче заготовок.

Благодаря возможности обработки деталей размером до 5220 x 1285 мм и массивной конструкции этот станок также идеально подходит для маятниковой обработки дверей и строительных элементов.

Благодаря модульной конструкции эти обрабатывающие центры с ЧПУ могут дополняться широким спектром высококачественного оборудования. Таким является, например, предлагаемый в качестве опции агрегат Vario5, который выполняет скосы и пропилы под углом, прост в программировании и благодаря ЧПУ автоматически и абсолютно точно устанавливается на угол распила.

Цены
x

Разные требования — разные цены

Цена на станок WEINIG так же индивидуальна, как и ваши требования. Поэтому лучше всего кратко обсудить то, что важно именно вам, и затем вы получите от нас первое необязывающее коммерческое предложение.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.
Персональная консультация
x

Персональная консультация — для лучшей производительности и большей эффективности

Вместе с вашим экспертом WEINIG вы сможете подобрать оптимальный станок для ваших требований. Просто отправьте нам заполненную форму — и ваш местный экспорт WEINIG обсудит с вами все вопросы.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.

Техническая информация

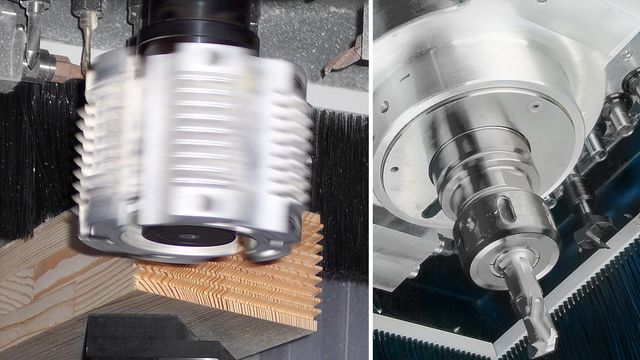

Фрезерные агрегаты с большим крутящим моментом

Фрезерные агрегаты с большим крутящим моментом

Прецизионные фрезерные шпиндели с керамическими подшипниками обеспечивают оптимальный результат фрезерования. Мощность до 11 кВт, с воздушным или жидкостным охлаждением, для эффективной обработки резанием — компания HOLZ-HER предлагает идеальный шпиндель для вашей области применения.

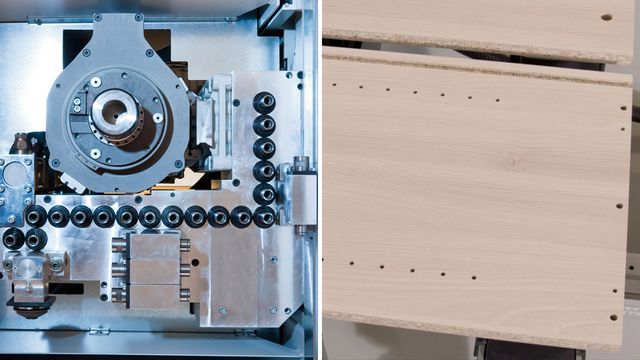

Встроенная 14-шпиндельная сверлильная головка

Интегрируемая сверлильная головка в качестве опции

Сменные сверлильные головки для отличного оснащения станка PRO-MASTER.

14-шпиндельная головка (стандарт)

  • Сверлильный агрегат с 10 вертикальными шпинделями (X = 6 / Y = 4)
  • Четыре горизонтальных шпинделя (по одному двойному сверлильному шпинделю для оси X и Y).
  • Встроенная пазовальная пила по оси X.
  • Еще больше мощности для сверлильного агрегата благодаря опциональному усилителю давления.

24-шпиндельная головка (опция)

  • Сверлильный агрегат с 18 вертикальными шпинделями (X = 11 + 2 / Y = 6)
  • Шесть горизонтальных шпинделей (два двойных сверлильных шпинделя по оси X / один по оси Y).
  • Встроенная пазовальная пила по оси X.
  • Еще больше мощности для сверлильного агрегата благодаря опциональному усилителю давления.

Обрабатывающая головка — оптимизирована для практического применения

Сверление, пиление, фрезерование, пазование — обрабатывающая головка серии PRO-MASTER.

Сверление, распил, фрезерование, прорезание пазов — обрабатывающая головка серии PRO-MASTER имеет множество функций и прекрасно подходит для рационального производства простых и сложных корпусных деталей в непрерывном режиме работы.

Интегрированность и компактность конструкции делает эту обрабатывающую головку образцом с точки зрения динамических характеристик, ускорения и точности позиционирования. Уже в базовом оснащении станки серии PRO-MASTER предлагают широкий спектр возможностей обработки.

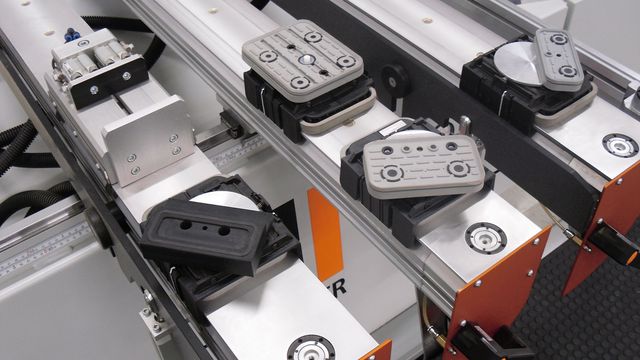

Консольный стол в стандартной комплектации

Консольный стол в стандартной комплектации

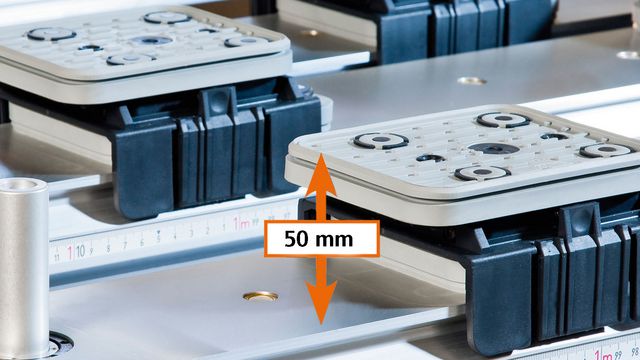

Присоски высотой 50 мм

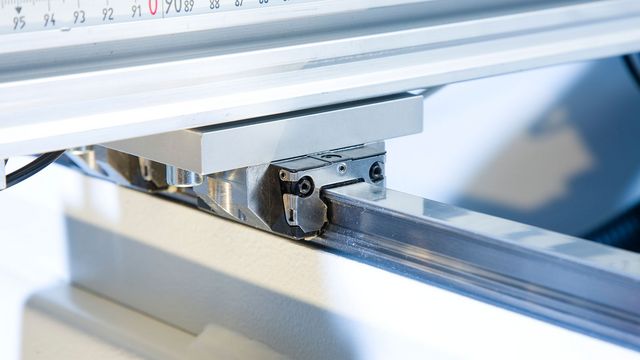

Высокоточные шлифованные линейные направляющие со стальными кожухами для всех подвижных осей.

Консольный стол — опора заготовки для оптимальных рабочих процессов

Разнообразные предлагаемые вакуумные присоски и рамные зажимные элементы для обработки плитных материалов и массивной древесины, обеспечивающие высоту обработки 180 мм, гарантируют широчайшие возможности применения станков серии 70 компании HOLZ-HER.

  • Массивные консоли и одноконтурная вакуумная система, шесть легко перемещаемых поперечин с пневматическим зажимом по оси X.
  • Высокоточные шлифованные линейные направляющие со стальными кожухами для всех подвижных осей. Чрезвычайно большой срок службы и плавность хода. Компания HOLZ-HER предоставляет 10 лет гарантии на эти компоненты.
  • Для быстрого позиционирования консолей и вакуумных присосок станки оснащены лазерным указателем. В качестве опции предлагаются дополнительные консоли и присоски.
  • Присоски высотой 50 мм надежно удерживают заготовки.
  • Передвигающиеся упоры, эксцентрические, в закаленных направляющих втулках. Возможность опускания упоров пневматическим приводом.
  • Четыре поднимаемые и опускаемые вспомогательные загрузочные устройства для упрощения позиционирования тяжелых заготовок (опция для 7017 classic). В качестве опции предлагаются дополнительные загрузочные устройства.
  • Два больших кнопочных выключателя для зажима.
  • Расширенные возможности благодаря дополнительным зонам обработки (опция).
  • Отсутствие потерь вакуума благодаря отдельно переключаемым вакуумным зонам.
  • Высокоэффективные вакуумные насосы — 100 м3/ч.
    Опция: вакуумные насосы с производительностью 140 и 250 м3/ч.

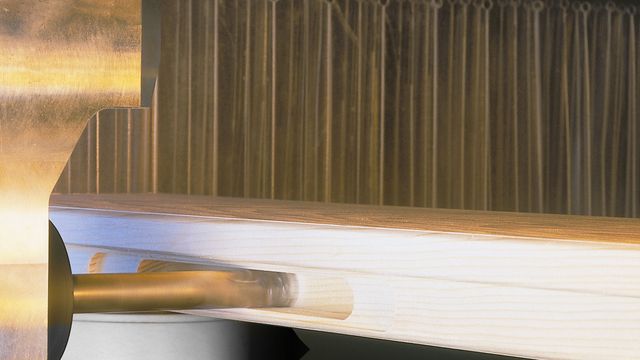

Интеллектуальная обработка массивной древесины

Превосходное оснащение для индивидуальной обработки в самых разных вариантах

Станки серии PRO-MASTER 70 открывают практически безграничные возможности обработки. Созданная для высоких нагрузок массивная и продуманная конструкция отличается современным промышленным дизайном, учитывающим область применения.

Станок PRO-MASTER 7018 в версии 500K позволяет с большой эффективностью и малыми трудозатратами обрабатывать дверные элементы в маятниковом режиме.

Много места для установки всех инструментов

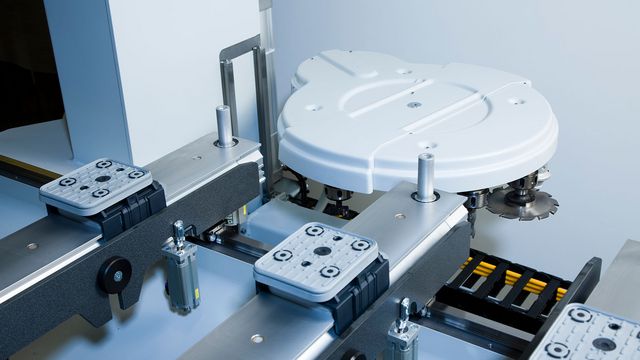

Синхронно перемещаемое дисковое устройство смены инструментов с 12 или 18 местами

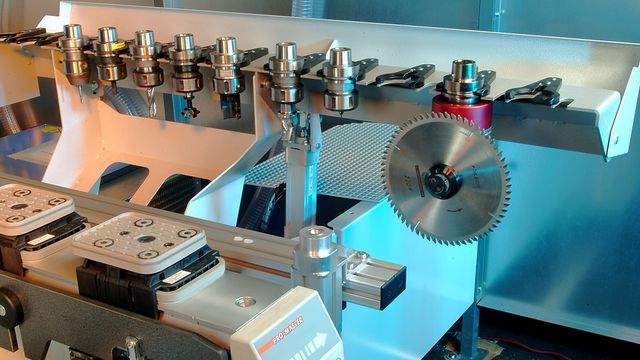

12-местное линейное устройство смены инструментов

12-местное захватное устройство смены инструментов — стандартная комплектация для PRO-MASTER 7017 и дополнительная опция для 7018. В стандартное оснащение PRO-MASTER 7018 входит синхронно перемещаемое 12-местное дисковое устройство смены инструментов для эффективной маятниковой обработки.  В качестве опции можно приобрести 18-местное дисковое устройство, что дает возможность использовать самые разные инструменты.

Инновационные сменные агрегаты

Сменные агрегаты для самых разных областей применения

Ваше преимущество для высокого качества производства

Для всех станков серии PRO-MASTER предлагается множество сменных агрегатов для самых разных областей применения. Их спектр простирается от обычных многошпиндельных агрегатов, агрегатов для выборки пазов под замок, пильных агрегатов до специального оснащения, например долбежных и режущих агрегатов для обработки вспененных материалов и т. д.

Для выполнения прецизионных угловых пропилов и отверстий предлагаются угловые поворотные редукторы с цифровым указателем угла и централизованной регулировкой угла.

Фрезерование паза замка для производителей дверей

Фрезерование паза замка для производителей дверей
Эффективная обработка деталей дверей и рам

Фрезерование паза для замка

Фрезерные двигатели с большим крутящим моментом на опциональном горизонтальном фрезерном агрегате делают станки серии PRO-MASTER настоящими профессионалами по изготовлению дверей. Эту задачу также может выполнять фрезерный агрегат в 5-осевом исполнении.

  • В дополнении к этому компания HOLZ-HER предлагает широкий ассортимент мощных и надежных сменных агрегатов для всех областей применения.

Лазерные указатели в стандартной комплектации

Лазерные указатели справа и слева на обрабатывающей головке
Лазерные указатели справа и слева на обрабатывающей головке
Лазерные указатели справа и слева на обрабатывающей головке

Справа и слева на обрабатывающей головке установлены лазерные указатели для точного позиционирования вакуумных присосок или прохождения по контуру заготовки.

Контурный лазер — всеобъемлющее решение для позиционирования

Контурный лазер — всеобъемлющее решение для позиционирования
Контурный лазер — всеобъемлющее решение для позиционирования

Контурный лазер одновременно проецирует весь контур заготовки и все требуемые вакуумные присоски, а также все положения консоли без ограничения количества необходимых для проецирования линий.

Различные концепции безопасности

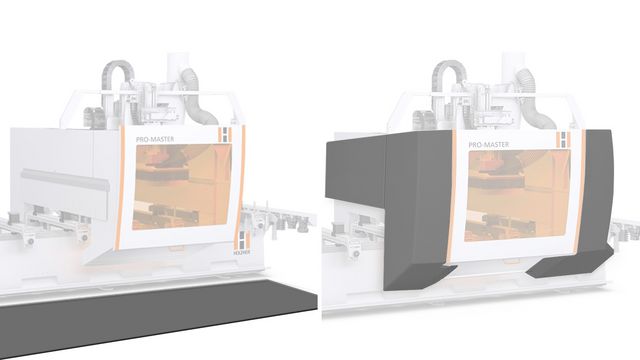

3-зонные контактные маты или защитный бампер

Современные концепции безопасности позволяют выбирать между запатентованными 3-зонными контактными матами или защитными бамперами. Благодаря этому обрабатывающие центры HOLZ-HER можно индивидуально и надежно согласовать с условиями эксплуатации у заказчика.

Эффективная вакуумная техника

Чрезвычайно мощные и эффективные вакуумные насосы
ECO VAC

Чрезвычайно мощные и эффективные вакуумные насосы обеспечивают надежное удержание заготовок. Кроме того, эти насосы с сухим ходом отличаются малошумностью и почти не требуют технического обслуживания.

В случае использования нескольких насосов интеллектуальная программная система ECO VAC управляет требуемой мощностью вакуума.


Это полезно знать

Сквозное объединение станков в одну сеть делает производство еще более эффективным

Эффективность благодаря объединению станков HOLZ-HER

Благодаря оборудованию HOLZ-HER достаточно 20 минут, чтобы ваша идея стала готовой мебелью с помощью быстрого объединения станков в единую сеть.

Подробнее


Экономия энергии без проблем

Благодаря интеллектуальному управлению энергией в режиме ECO MODE на станках с ЧПУ HOLZ-HER вы не только бережно относитесь к окружающей среде, но и экономите деньги.

Подробнее


Проекты


Подробная информация

Брошюры

Просто, быстро и экологично: дополнительная информация в виде документа PDF для загрузки.

Проспект серии 70 (PDF, 1 MB)

Технические характеристики

Открыть таблицу
