HOLZ-HER ZENTREX 6215 power: Мощный станок для высокопроизводительного раскроя

Горизонтальная пила для луча ZENTREX 6215 - это высокопроизводительное решение для резки с высокой пропускной способностью

Горизонтальный форматно-раскроечный станок с прижимной балкой ZENTREX 6215 power от HOLZ-HER — это оптимальное решение для быстрой обработки отдельных плит и пакетного раскроя. Благодаря выходу пильного диска на 115 мм, мощным агрегатам и множеству интеллектуальных функций управления ZENTREX 6215 приведет вас в восторг даже при раскрое материалов большими партиями.

Уникальное предложение на рынке — высококачественные линейные направляющие для всех осей.

Благодаря большим скоростям подачи до 130 м/мин на пильной каретке и динамичному ускорению ZENTREX 6215 power обеспечивает минимальное время рабочего цикла. Кроме того, автоматический раскрой по длине, управляемый оптимизирующим программным обеспечением, сводит к минимум время выполнения всех карт раскроя.

Непрерывный контроль гарантирует точность распила 0,1 мм по всей длине и ширине при раскрое.


Это полезно знать

Лазерная система позиционирования

Лазерная система индикации без ошибок
Лазерная система индикации без ошибок
Лазерная система индикации без ошибок

Лазерная система индикации для безошибочной идентификации деталей

Для таких плит, у которых сложно отличить длину и ширину несмотря на 3D-моделирование на экране, станок ZENTREX 6215 предлагает лазерную систему позиционирования, обеспечивающую точность до миллиметра. Ваше преимущество: дополнительное измерение плит или их неправильная укладка в станок остались в прошлом. Кроме того, сводится к минимуму возможность неправильных распилов и появления брака.

2-ступенчатое управление вытяжкой

Максимальное извлечение за счет синергии отдельных функций «Контроль пыли» и «Чистая защита»

Максимальная мощность отсасывания благодаря синергетическому эффекту двух функций: Dust Control и Clean Protection

Dust Control — отсасывание с программным управлением

Распознавание места распила позволяет оптимально управлять всеми отсасывающими отверстиями в прижимной балке. При этом всегда обеспечивается максимальная мощность отсасывания непосредственно у пильного полотна, что ведет к чистому станочному столу. Незадействованные отсасывающие отверстия автоматически закрываются, но при необходимости ими можно вручную управлять, чтобы стол станка оставался чистым.

Clean Protection — для неполных распилов

При неполном распиле интеллектуальное отсасывающее устройство синхронно перемещается за пильным полотном, чтобы предотвратить неконтролируемый раздел опилок и пыли во время раскроя. Поэтому стол станка остается чистым даже при очень малых съемах материала (неполных распилах).

Пульт управления с поворотом на 90°

ZENTREX 6215 имеет стандартную 21,5-дюймовую панель управления (опция: сенсорный экран).

В стандартной комплектации ZENTREX 6215 оснащен дисплеем размером 21,5" (опция: сенсорный экран). Пульт управления можно поворачивать, наклонять и перемещать по линейной направляющей.

TwinPress — двустороннее угловое прижимное устройство

Двусторонний угловой пресс (программируемый) - для короткого времени цикла

Двустороннее угловое прижимное устройство (с программным управлением) для коротких циклов обработки

Функции:

  • TwinPress — двусторонний прижим заготовки перед и за линией распила
  • Сервоуправление с автоматическим позиционированием
  • Бесступенчатая регулировка давления (от 0 Нм) для тонких и легко деформируемых материалов. Возможно точное прилегание к угловому прижимному устройству без давления на заготовку.
  • Длина прижима: 35–2200 мм для бережной работы с материалом
  • Вращающиеся прижимные обрезиненные ролики предотвращают повреждение заготовки

Мощные пильные агрегаты до 21 кВт

Запатентованная пильная установка впечатляет своей производительностью, точностью и огромной тяговой силой.

Большая мощность — высокое качество

Заявленный на патент пильный агрегат подкупает своей производительностью, точность и большой мощностью. Сервопривод мгновенно поднимает пильный диск на требуемую высоту. При этом приводной двигатель остается на своем месте, его подъем не требуется. Благодаря этому возможно бесступенчатое перемещение на глубину паза и выступ пильного диска до 115ٞ мм с очень высокой скоростью. Мощные двигатели без проблем выполняют раскрой пакетов плит.

Настройка подрезной пилы производится серводвигателем под управлением программы. В качестве опции также предлагается постформинг-агрегат мощностью 2,2 кВт для материала толщиной до 50 мм.

Массивная конструкция станины станка и идеальная передача усилия в треугольной форме, а также шлифованные и закаленные линейные направляющие и бесщеточные сервоприводы на всех осях гарантируют раскрой пакетов плит с высочайшим качеством.

Продуманный треугольник сил

Сложный энергетический треугольник на линии резки для непревзойденной эффективности пиления

Пильный агрегат HOLZ-HER перемещается по закаленным и закрытым линейным направляющим. Направляющая находится именно там, где выполняется распил плитного материала.

Возникшие усилия демпфируются линейно по центру пильного агрегата. Идеальный треугольник сил на линии распила для продолжительной идеальной работы пилы благодаря продуманной конструкции направляющих пильной каретки и не требующему обслуживания реечному приводу.

Security Package

Новый «пакет безопасности» гарантирует особенно безопасную работу с машиной и вокруг нее

Новый Security Package гарантирует особенно безопасную работу на станке и вокруг него

  • Плавный пуск зажимов для заготовок
  • Защитная линия в зоне прижимной балки
  • Двойная проверка для всех функций, обеспечивающих безопасность работы

Опциональный Security Package включает в себя второй компьютер и источник бесперебойного питания (ИБП).

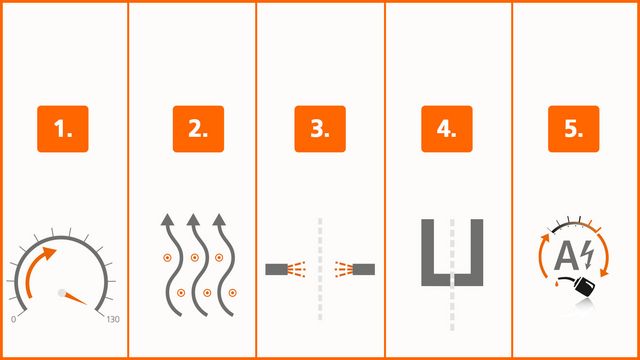

Пакет для обработки пластмасс

Пластмассовая упаковка для пилы высокого давления HOLZHER

В этой комплектации станок подготовлен для раскроя пластмасс и цветных металлов.

  • Распылители одновременно охлаждают материал и обеспечивают великолепный результат при распиле.
  • Ионизирующая система устраняет проблемы с электростатическим зарядом опилок.
  • Регулирование частоты вращения главной и подрезной пилы при правильной геометрии пильных зубьев позволяет раскраивать все распространенные плитные материалы из пластика и цветных металлов.
  • Закрытая прижимная балка предотвращает втягивание узких обрезков.

Интеллектуальный раскрой

автоматическая бесступенчатая настройка высоты пропила

  • Измеренная прижимной балкой высота пакета и регулируемый выступ пильного диска используются для расчета оптимального выхода пилы из материала.

Оптимизированное автоматическое управление длиной распила

  • Пильная каретка управляется оптимизирующим программным обеспечением. Начало и конец распила рассчитываются таким образом, чтобы пильная каретка были предварительно позиционирована под плитой.

Регулировка глубины паза

  • Регулировка глубины паза в диапазоне 0–115 мм программируется системой управления и оптимизации. Для перемещения используется шариковый ходовой винт с допуском 0/1 мм. Работа выполняется с помощью пазовальной программы с графическим интерфейсом.
  • Функция пазования в двух направлениях (FCM — режим быстрого пропила) сводит к минимуму время рабочего цикла при прорезании пазов. Пазование выполняется как в попутном, так и встречном направлении.

Регулировка подрезной пилы посредством электропривода

  • Простая и идеальная регулировка подрезной пилы на экране за кратчайшее время и с минимальными трудозатратами.
  • Данные о положении пильных дисков можно сохранить и для инструмента, и для материала. Поэтому при замене инструментов для разных материалов не требуется дополнительная настройка.
  • Приспособление для начала и завершения пропила позволяют выполнять пазы, проемы и угловые вырезы. Данные операции программируются с помощью программного обеспечения с графическим интерфейсом.

Интеллектуальные зажимы для заготовок

  • Входящие в стандартную комплектацию цанговые зажимы на «плавающих» опорах с интеллектуальным программным управлением позволяют уменьшить время рабочего цикла, повысить качество раскроя и сберечь материал. Автоматическое отдельное включение цанговых зажимов с учетом созданной карты раскроя. Преимущество: Отсутствие повреждений на наружных кромках плиты, так как размер заготовки заранее проверяется программой. Дополнительно экономится большое количество пневматической энергии, потому что она используется только для работы необходимых цанговых зажимов.

Угловое прижимное устройство в двойном исполнении

  • Выравнивающее усилие автоматически запрограммировано с учетом материала, его параметров и высоты пакета. Позиционирование осуществляется под управлением системы оптимизации. Поэтому не нужно ждать при выравнивании материала относительно угловой линейки. Бесступенчатая регулировка давления (от 0 Нм) для тонких и легко деформируемых материалов. Возможно точное прилегание к угловому прижимному устройству без давления на заготовку.

Произвольно программируемая упорная линейка

Прецизионный, свободно программируемый ограничитель ширины на линейной направляющей с динамическим сервоприводом.

Прецизионно перемещаемая, произвольно программируемая упорная линейка на линейной направляющей с динамичным сервоприводом. Три двухпальцевых цанговых зажима в зоне упора позволяют одновременно раскраивать материал на узкие полосы. «Плавающие» цанговые зажимы компенсируют возникающее в пакете плит напряжение, направляя его вверх.

Устройство для раскроя без остатков в прижимной балке

Узкий разрез означает луч давления - цанги привода в углубленных лучи давления.

Устройство для раскроя без остатков в прижимной балке — цанговые зажимы входят в специальные пазы прижимной балки. Благодаря этому возможен раскрой без остатков, что означает полное использование всей плиты материала.

Цанговые зажимы заготовки на «плавающих» опорах

Стандартные плавающие цанги с интеллектуальным управлением через программное обеспечение предлагают вам прирост времени цикла, качество резки и защиту материалов.

Входящие в стандартную комплектацию цанговые зажимы на «плавающих» опорах с интеллектуальным программным управлением позволяют уменьшить время рабочего цикла, повысить качество раскроя и сберечь материал.

  • Автоматическое отдельное включение цанговых зажимов с учетом созданной карты раскроя. Преимущество: Отсутствие повреждений на наружных кромках плиты, так как размер заготовки заранее проверяется программой. Дополнительно экономится большое количество пневматической энергии, потому что она используется только для работы необходимых цанговых зажимов.
  • Автоматическое бесступенчатое регулирование давление с учетом параметров материала.
  • Защитная схема в виде Security Package в передней рабочей зоне — максимальный уровень безопасности для вас и оператора станка.

Массивные столы с воздушной подушкой

Стол с кондиционером с воздушными подушками впереди и позади пильной линии
Таблички с воздушной подушкой (1800 мм) перед пилой

Высокая функциональность — отличная эргономика

Оснащение и возможные опции станка ZENTREX 6215 соответствуют требовательным промышленным стандартам.

  • Стол с воздушными подушками перед и за линией распила обеспечивает легкое и бережное обращение с материалом.
  • Для небольших заготовок или экономии места опорные столы можно легко перемещать.
  • Столы с воздушной подушкой (1800 мм) опираются непосредственно на станину станка. В передвижном исполнении их можно без труда регулировать согласно размерам материала и удобству в работе.
  • Чрезвычайно устойчивая конструкция столов с воздушными соплами для самых тяжелых пакетов плит.
  • Установленные сбоку или спереди подающие ролики на столах создают условия для бережной и удобной подачи материала для пилы (опция).

Система управления CUTCONTROL 2

Мощный пакет программного обеспечения для крупных промышленных пил HOLZ-HER
Графический 3D-интерфейс пользователя для интуитивного управления и работы с машиной
Возможности в прямом разрезе

Высокоэффективный программный пакет для больших раскроечных центров HOLZ-HER

Возможности любого современного раскроечного центра в значительной мере зависят от системы управления. На станках серии ZENTREX эту роль играют система управления CUTCONTROL 2 и предварительно установленные программные пакеты EASY-PLAN и OPTI-CUT.

Краткий обзор:

  • Большой 21,5-дюймовый монитор в стандартной комплектации (опция: сенсорный экран), крупные кнопки с четким функциональным назначением,, Возможность выполнения абсолютного, серийного и форматного раскроя, интегрированная функция пазования.
  • Программы оптимизации OPTI-CUT и EASY-PLAN входят в базовую комплектацию станка.
  • Возможность назначения в любое время приоритета для выполнение отдельных заданий. Программирование заданий параллельно с раскроем.
  • Функция импорта файлов CSV входит в стандартную комплектацию системы.
  • При выполнении раскроя в режиме ЧПУ — трехмерное графическое представление станка для интуитивного управления и с отображением всех выполняемых операций.
  • Управляемое программой определение опорных размеров при смене пильного диска.
  • Отображение информации о количестве погонных метров, выполненных основной и подрезной пилой.
  • Индивидуальная адаптация настроек функций и параметров.
  • Принтер этикеток со штриховыми кодами (опция) (в том числе штриховой код Data Matrix и программный модуль для создания этикеток).

Возможности прямого распила

1) Продольные или поперечные пазы для вставки
2) Вырез проемов
3) Продольные или поперечные пазы

Оптимизирующий модуль EASY-PLAN

Стандартное программное обеспечение для оптимизации EASY-PLAN

EASY-PLAN — название говорит само за себя

Входящая в стандартную комплектацию программа оптимизации EASY-PLAN имеет полный набор функций, например:

  • Ввод параметров материала и данных спецификаций.
  • Обзор заданий
  • Обзор карт раскроя оптимизированных заданий (отображение на одном уровне)
  • Ручной поворот отдельных деталей или всей плиты
  • Произвольный выбор приложений для фасадов и шпона (посредством перетаскивания мышью)
  • Графическое отображение результатов оптимизации с учетом материала
  • Отображение информации о требуемых форматах материала, плитах и остатках по каждому заказу
  • Возможность сброса в любое время всех заданий с возвратом данных в спецификацию
  • Полный доступ к управлению остатками

Интерфейс для ввода данных материала информирует о длине, ширине, толщине материала, о количестве материала на складе, возможности поворота плиты с учетом текстуры, наименовании материала, типовом номере и обрезке кромок. В данные спецификации входят номер элемента, номер позиции, количество в штуках, длина и ширина.

Оптимизирующий модуль OPTI-CUT

OPTI-CUT используется для создания, управления и оптимизации заказов

OPTI-CUT — делает работу еще проще

Установленное на станке программное обеспечение OPTI-CUT предназначено для создания и оптимизации заданий, а также управления ими. Эта интегрированная программа для оптимизации также предлагается в виде офисной версии.

  • Программа предоставляет актуальную информацию по заданию в режиме раскроя с ЧПУ.
  • Дополнительный модуль импортирует спецификации из других пользовательских программ с помощью интерфейса CSV.
  • Простая конфигурация всех системных настроек.
  • Графическое отображение результатов оптимизации спецификаций.
  • Создание списков кромок и управление ими на основе предварительно заданных шаблонов.
  • Заданная программой оптимизация длины раскроя значительно сокращает время рабочих циклов.
  • Склад остатков управляет оставшимся материалом и экономит время при его поиске

Оптимизирующий модуль OPTI-PRO

OPTI-PRO оптимизация премиум-класса с множеством дополнительных модулей и полезными функциями
OPTI-PRO оптимизация премиум-класса с множеством дополнительных модулей и полезными функциями

OPTI-PRO — оптимизация премиум-класса

Премиальный вариант с множеством дополнительных модулей и полезных функций. Этот опциональный офисный программный пакет оптимизации обеспечивает быстрый ввод данных и простой импорт данных раскроя из отраслевых программ и ERP-решений с использованием интерфейса CSV. Программное обеспечение OPTI-PRO рассчитывает, в частности, время для обработки оптимизированной карты раскроя, а также необходимое количество кромочного материала, включая его стоимость. Для фасадных и шпонированных деталей его можно отобразить в виде так называемой блочной детали прямо в офисе. Используя функцию перетаскивания мышью, можно переместить различные отдельные детали, чтобы получить требуемый фасад. Программное обеспечение самостоятельно выполняет другие функции, например, оптимизацию реек и полос или интегрированную вставку стандартных деталей, которые должны быть на складе. Пакет OPTI-PRO дополняется возможностью обработки сборных заказов и другими функциями.


Возможности расширения

Ein durchgängiger Maschinenverbund erlaubt Ihnen eine hoch effiziente Fertigung

Эффективность благодаря объединению станков HOLZ-HER

Благодаря оборудованию HOLZ-HER достаточно 20 минут, чтобы ваша идея стала готовой мебелью с помощью быстрого объединения станков в единую сеть.

Подробнее


Der ECO Mode hilft dabei Strom und Energie zu sparen.

Экономия энергии без проблем

Благодаря интеллектуальному управлению энергией в режиме ECO Mode на раскроечных центрах HOLZ-HER вы не только бережно относитесь к окружающей среде, но и экономите деньги.

Подробнее



Подробная информация

Загрузки

Просто, быстро и экологично: дополнительная информация в виде документа PDF для загрузки.

брошюра ZENTREX 6215 (PDF, 944 KB)

Технические характеристики

Открыть таблицу
