HOLZ-HER ZENTREX 6215 lift: С подъемным столом в серийной комплектации для работы со штабелями

Горизонтальная пильная ленточная пила ZENTREX 6215 с стандартным подъемным столом для пакетной обработки

Горизонтальный форматно-раскроечный станок с прижимной балкой ZENTREX 6215 lift от HOLZ-HER — это оптимальное решение для обработки штабелированных материалов. Он серийно оснащается подъемным столом для пакетного раскроя. Благодаря выходу пильного диска на 130 мм, мощным агрегатам и множеству интеллектуальных функций управления ZENTREX 6215 приведет вас в восторг даже при раскрое материалов большими партиями.

Уникальное предложение на рынке — высококачественные линейные направляющие для всех осей.

Благодаря большим скоростям подачи до 150 м/мин на пильной каретке и динамичному ускорению ZENTREX 6215 lift обеспечивает минимальное время рабочего цикла. Кроме того, автоматический раскрой по длине, управляемый оптимизирующим программным обеспечением, сводит к минимум время выполнения всех карт раскроя.

Непрерывный контроль гарантирует точность распила 0,1 мм по всей длине и ширине при раскрое.

Цены
x

Разные требования — разные цены

Цена на станок WEINIG так же индивидуальна, как и ваши требования. Поэтому лучше всего кратко обсудить то, что важно именно вам, и затем вы получите от нас первое необязывающее коммерческое предложение.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.
Персональная консультация
x

Персональная консультация — для лучшей производительности и большей эффективности

Вместе с вашим экспертом WEINIG вы сможете подобрать оптимальный станок для ваших требований. Просто отправьте нам заполненную форму — и ваш местный экспорт WEINIG обсудит с вами все вопросы.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.

Преимущества HOLZ-HER ZENTREX 6215 lift

  • Прецизионный подъемный стол в серийной комплектации
  • Выступ пильного диска: 130 мм
  • Пильный агрегат: до 25 кВт
  • Длина распила: 4300 мм
  • Ширина распила: 4200 мм

Техническая информация

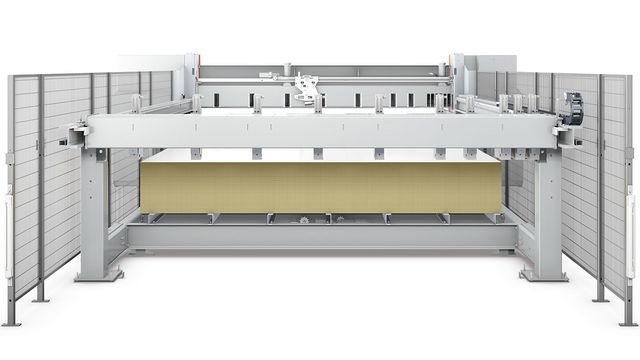

Подъемный стол для обработки штабелей

Лифтовая версия имеет стандартную высоту подъема стола для высокой пропускной способности материала.
Лифтовая версия имеет стандартную высоту подъема стола для высокой пропускной способности материала.
Лифтовая версия имеет стандартную высоту подъема стола для высокой пропускной способности материала.

Вариант lift серийно оснащается прецизионным подъемным столом с цепной передачей для скоростной обработки материала.

Массивный прецизионный подъемный стол гарантирует высокую производительность при серийном производстве. Малая занимаемая площадь и чрезвычайно высокая грузоподъемность (3,5 т) позволяют быстро выполнять рабочие операции при большой пропускной способности с использованием пакетного метода распила. Для очень тяжелых материалов или больших пакетов плит предлагается подъемный стол ножничного типа. Его грузоподъемность составляет 7 т, а высота загрузки при размещении в специальном приямке в может достигать 1100 мм. При этой данный подъем мощностью 7 т также можно установить без приямка, при этом он может перемещать пакеты плит высотой до 550 мм. Выберите подходящий вариант для оптимальной интеграции в ваш технологический процесс.

Подъемный стол с сервоуправлением имеет все преимущества самонесущей платформы в сочетании с преимуществами подъемного стола с ходовым винтом!

  • Точное позиционирование, разборка штабелей с плитами толщиной от 9 мм (16 мм для ножничного стола)
  • Быстрый цикл подъема и опускания
  • Не требуется симметричная загрузка (оптимальная работа перед пилой)
  • Отсутствует неподвижное соединение с пилой (предотвращаются повреждения)
  • Для форматов плит длиной до 4100 мм и шириной до 2200 мм (опция: ширина до 2500 мм)

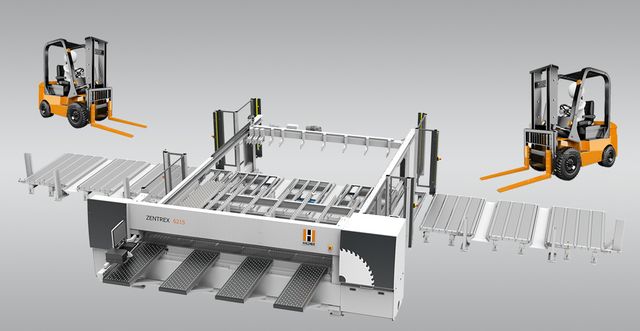

Боковое загрузочное устройство

Боковое загрузочное устройство

Используя боковые роликовые транспортеры, можно подавать детали на подъемный стол пилы с прижимной балкой. При этом пользователь получает несколько преимуществ:

  • в нижней части станка остается много место для штабелевщика
  • при подаче материала на роликовый транспортер станок может одновременно продолжать работу
  • при выборе левой или правой стороны один роликовый транспортер может использоваться для подачи деталей или для разгрузки неиспользуемого штабеля

По выбору можно использовать разные варианты размещения:

  • справа | слева | справа + слева
  • справа + сзади | слева + сзади
  • справа + слева + сзади

Загрузочное устройство может работать с сырьем следующих размеров:

  • Высота пакета до 550 мм над боковым подающим роликовым транспортером
  • Длина плиты: до 4200 мм
  • Глубина плиты: до 2200 мм (опция: 2500 мм)

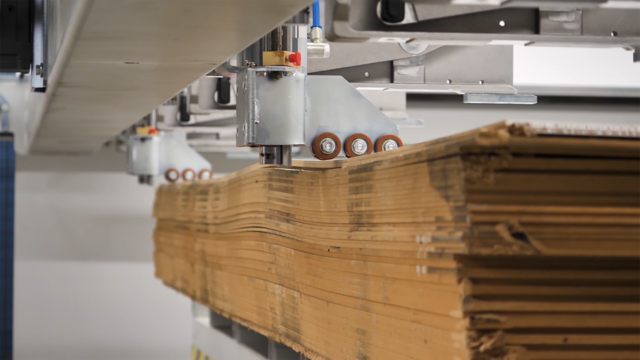

Устройство для подачи тонких плит

На производстве часто обрабатываются различные материалы самой разной толщины. Кроме того, размеры плитных материалов имеют определенные допуски, однако это не должно влиять на точность их перемещения. Чтобы надежно и безопасно перемещать тонкие или волнистые платы с подъемного стала, станку требуются специальные приспособления. И лучшим выбор в данном случае — устройство для подачи тонких плит. Оно позволяет сдвигать с подъемного стола плиты толщиной от 4 мм. Возможна компенсация волнистости в пакете до 25 мм.

  • Макс. высота пакета: 50–80 мм (зависит от образования волнистости)
  • Макс. волнообразность: 25 мм
  • Мин. толщина плиты: 4 мм (+/-0,2 мм)
  • Точность штабелирования: +/-50 мм (смещенные плиты в штабеле)
  • Мин. длина плиты для сдвига: 2100 мм

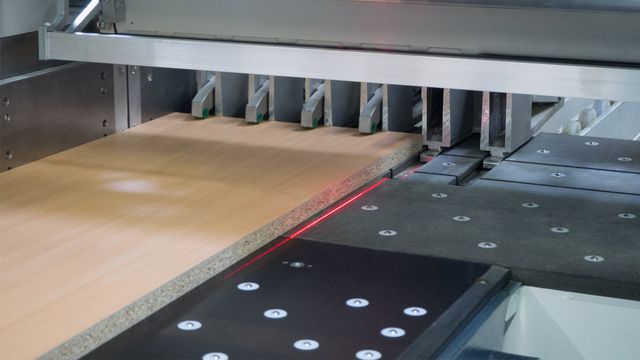

Лазерная система позиционирования

Лазерная система индикации без ошибок
Лазерная система индикации без ошибок
Лазерная система индикации без ошибок

Лазерная система индикации для безошибочной идентификации деталей

Для таких плит, у которых сложно отличить длину и ширину несмотря на 3D-моделирование на экране, станок ZENTREX 6215 предлагает лазерную систему позиционирования, обеспечивающую точность до миллиметра. Ваше преимущество: дополнительное измерение плит или их неправильная укладка в станок остались в прошлом. Кроме того, сводится к минимуму возможность неправильных распилов и появления брака.

2-ступенчатое управление вытяжкой

Максимальная мощность отсасывания благодаря синергетическому эффекту двух функций: Dust Control и Clean Protection

Dust Control — отсасывание с программным управлением

Распознавание места распила позволяет оптимально управлять всеми отсасывающими отверстиями в прижимной балке. При этом всегда обеспечивается максимальная мощность отсасывания непосредственно у пильного полотна, что ведет к чистому станочному столу. Незадействованные отсасывающие отверстия автоматически закрываются, но при необходимости ими можно вручную управлять, чтобы стол станка оставался чистым.

Clean Protection — для неполных распилов

При неполном распиле интеллектуальное отсасывающее устройство синхронно перемещается за пильным полотном, чтобы предотвратить неконтролируемый раздел опилок и пыли во время раскроя. Поэтому стол станка остается чистым даже при очень малых съемах материала (неполных распилах).

Пульт управления

ZENTREX 6215 имеет стандартную 21,5-дюймовую панель управления (опция: сенсорный экран).

Превосходно оснащенное рабочее место является основой для эффективной работы без усталости. Благодаря терминалу управления с дисплеем размером 21,5" эти форматно-раскроечные станки HOLZ-HER соответствуют всем требованиям для комфортной работы оператора. Эргономичная регулируемая полка позволяет удобно разместить до двух принтеров, сканер, клавиатуру и мышь.

  • Графический пользовательский интерфейс с большим мультисенсорным дисплеем класса Full-HD в формате 16:9 и с диагональю 21,5 дюйма гарантирует максимальный обзор с графическим 3D-отображением в режиме реального времени и полноценной графической поддержкой рабочих операций.

Система управления CUTCONTROL 2

Мощный пакет программного обеспечения для крупных промышленных пил HOLZ-HER
Графический 3D-интерфейс пользователя для интуитивного управления и работы с машиной
Возможности в прямом разрезе

Высокоэффективный программный пакет для больших раскроечных центров HOLZ-HER

Возможности любого современного раскроечного центра в значительной мере зависят от системы управления. На станках серии ZENTREX эту роль играют система управления CUTCONTROL 2 и предварительно установленные программные пакеты EASY-PLAN и OPTI-CUT.

Краткий обзор:

  • Большой 21,5-дюймовый монитор в стандартной комплектации (опция: сенсорный экран), крупные кнопки с четким функциональным назначением,, Возможность выполнения абсолютного, серийного и форматного раскроя, интегрированная функция пазования.
  • Программы оптимизации OPTI-CUT и EASY-PLAN входят в базовую комплектацию станка.
  • Возможность назначения в любое время приоритета для выполнение отдельных заданий. Программирование заданий параллельно с раскроем.
  • Функция импорта файлов CSV входит в стандартную комплектацию системы.
  • При выполнении раскроя в режиме ЧПУ — трехмерное графическое представление станка для интуитивного управления и с отображением всех выполняемых операций.
  • Управляемое программой определение опорных размеров при смене пильного диска.
  • Отображение информации о количестве погонных метров, выполненных основной и подрезной пилой.
  • Индивидуальная адаптация настроек функций и параметров.
  • Принтер этикеток со штриховыми кодами (опция) (в том числе штриховой код Data Matrix и программный модуль для создания этикеток).

Возможности прямого распила

1) Продольные или поперечные пазы для вставки
2) Вырез проемов
3) Продольные или поперечные пазы

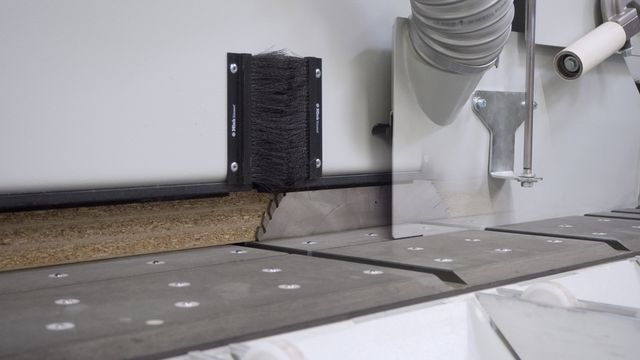

Система закрытия режущего зазора

Фиксаторы пропила предотвращают падение обрезков или узких полос и их заклинивание в пильной щели и пильном узле. Таким образом, полоски могут быть легко удалены оператором непосредственно после резки. Все доводчики пропила управляются индивидуально и закрываются после прохождения пильного диска. Процесс происходит автоматически с помощью системы управления.

TwinPress — двустороннее угловое прижимное устройство

Двусторонний угловой пресс (программируемый) - для короткого времени цикла

Двустороннее угловое прижимное устройство (с программным управлением) для коротких циклов обработки

Функции:

  • TwinPress — двусторонний прижим заготовки перед и за линией распила
  • Сервоуправление с автоматическим позиционированием
  • Бесступенчатая регулировка давления (от 0 Нм) для тонких и легко деформируемых материалов. Возможно точное прилегание к угловому прижимному устройству без давления на заготовку.
  • Ширина выравнивания: 35–2200 мм для бережной работы с материалом
  • Вращающиеся прижимные обрезиненные ролики предотвращают повреждение заготовки

Линейный лазер для линии распила

Благодаря функции Visible Cut Line лазерный луч точно показывает, где находится линия распила. Это позволяет идеально раскраивать материал даже по вручную нанесенным отметкам. Большое преимущество этого устройства становится очевидным при раскрое натуральной древесины (например, обкладочных реек).

Мощные пильные агрегаты до 21 кВт

Запатентованная пильная установка впечатляет своей производительностью, точностью и огромной тяговой силой.

Большая мощность — высокое качество

Заявленный на патент пильный агрегат подкупает своей производительностью, точность и большой мощностью. Сервопривод с шариковым ходовым винтом, применяемым на станках с ЧПУ, точно поднимает пильный диск на требуемую высоту. Тяговитый двигатель остается при этом в своем неизменном положении, его подъем не производится. Благодаря этому возможно бесступенчатое перемещение на глубину паза и выступ пильного диска до 115ٞ мм с очень высокой скоростью. Мощные двигатели без проблем выполняют раскрой пакетов плит. Перемещение главного и подрезного круга вверх и вниз осуществляется по линейной направляющей.

Настройка подрезной пилы производится серводвигателем под управлением программы. В качестве опции также предлагается постформинг-агрегат мощностью 2,2 кВт для материала толщиной до 50 мм.

Массивная конструкция станины станка и идеальная передача усилия в треугольной форме, а также шлифованные и закаленные линейные направляющие и бесщеточные сервоприводы на всех осях гарантируют раскрой пакетов плит с высочайшим качеством.

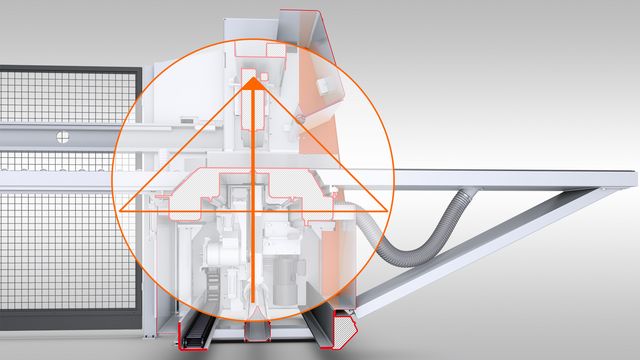

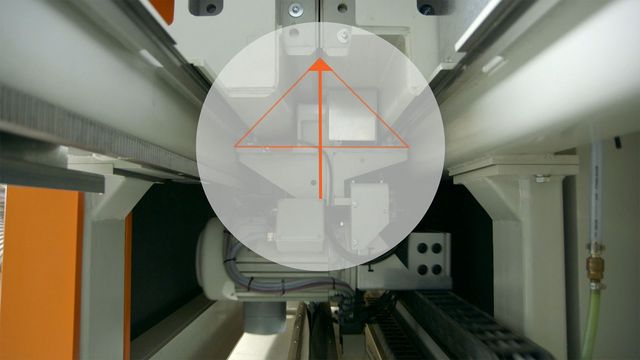

Продуманный треугольник сил

Сложный энергетический треугольник на линии резки для непревзойденной эффективности пиления

Пильный агрегат HOLZ-HER перемещается по закаленным и закрытым линейным направляющим. Направляющая находится именно там, где выполняется распил плитного материала.

Возникшие усилия демпфируются линейно по центру пильного агрегата. Идеальный треугольник сил на линии распила для продолжительной идеальной работы пилы благодаря продуманной конструкции направляющих пильной каретки и не требующему обслуживания реечному приводу.

Security Package

Новый «пакет безопасности» гарантирует особенно безопасную работу с машиной и вокруг нее

Новый Security Package гарантирует особенно безопасную работу на станке и вокруг него

  • Плавный пуск зажимов для заготовок
  • Защитная линия в зоне прижимной балки
  • Двойная проверка для всех функций, обеспечивающих безопасность работы

Опциональный Security Package включает в себя второй компьютер и источник бесперебойного питания (ИБП).

Интеллектуальный раскрой

автоматическая бесступенчатая настройка высоты пропила

  • Измеренная прижимной балкой высота пакета и регулируемый выступ пильного диска используются для расчета оптимального выхода пилы из материала.

Оптимизированное автоматическое управление длиной распила

  • Пильная каретка управляется оптимизирующим программным обеспечением. Начало и конец распила рассчитываются таким образом, чтобы пильная каретка были предварительно позиционирована под плитой.

Регулировка глубины паза

  • Регулировка глубины паза в диапазоне 0–110 мм программируется системой управления и оптимизации. Для перемещения используется шариковый ходовой винт с допуском 0/1 мм. Работа выполняется с помощью пазовальной программы с графическим интерфейсом.
  • Функция пазования в двух направлениях (FCM — режим быстрого пропила) сводит к минимуму время рабочего цикла при прорезании пазов. Пазование выполняется как в попутном, так и встречном направлении.

Регулировка подрезной пилы посредством электропривода

  • Простая и идеальная регулировка подрезной пилы на экране за кратчайшее время и с минимальными трудозатратами.
  • Данные о положении пильных дисков можно сохранить и для инструмента, и для материала. Поэтому при замене инструментов для разных материалов не требуется дополнительная настройка.
  • Приспособление для начала и завершения пропила позволяет выполнять пазы, проемы и угловые вырезы. Данные операции программируются с помощью программного обеспечения с графическим интерфейсом.

Интеллектуальные зажимы для заготовок

  • Входящие в стандартную комплектацию цанговые зажимы на «плавающих» опорах с интеллектуальным программным управлением позволяют уменьшить время рабочего цикла, повысить качество раскроя и сберечь материал. Автоматическое отдельное включение цанговых зажимов с учетом созданной карты раскроя. Преимущество: Отсутствие повреждений на наружных кромках плиты, так как размер заготовки заранее проверяется программой. Дополнительно экономится большое количество пневматической энергии, потому что она используется только для работы необходимых цанговых зажимов.

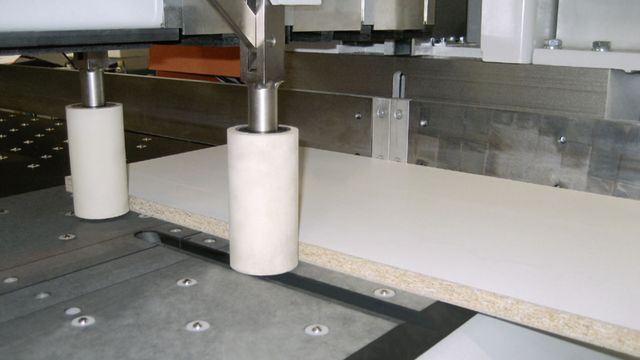

Угловое прижимное устройство в двойном исполнении

  • Выравнивающее усилие автоматически запрограммировано с учетом материала, его параметров и высоты пакета. Позиционирование осуществляется под управлением системы оптимизации. Поэтому не нужно ждать при выравнивании материала относительно угловой линейки. Бесступенчатая регулировка давления (от 0 Нм) для тонких и легко деформируемых материалов. Возможно точное прилегание к угловому прижимному устройству без давления на заготовку.

Произвольно программируемая упорная линейка

Прецизионный, свободно программируемый ограничитель ширины на линейной направляющей с динамическим сервоприводом.

Прецизионно перемещаемая, произвольно программируемая упорная линейка на линейной направляющей с динамичным сервоприводом. Три двухпальцевых цанговых зажима в зоне упора позволяют одновременно раскраивать материал на узкие полосы. «Плавающие» цанговые зажимы компенсируют возникающее в пакете плит напряжение, направляя его вверх.

Устройство для раскроя без остатков в прижимной балке

Узкий разрез означает луч давления - цанги привода в углубленных лучи давления.

Устройство для раскроя без остатков в прижимной балке — цанговые зажимы входят в специальные пазы прижимной балки. Благодаря этому возможен раскрой без остатков, что означает полное использование всей плиты материала.

Цанговые зажимы заготовки на «плавающих» опорах

Стандартные плавающие цанги с интеллектуальным управлением через программное обеспечение предлагают вам прирост времени цикла, качество резки и защиту материалов.

Входящие в стандартную комплектацию цанговые зажимы на «плавающих» опорах с интеллектуальным программным управлением позволяют уменьшить время рабочего цикла, повысить качество раскроя и сберечь материал.

  • Автоматическое отдельное включение цанговых зажимов с учетом созданной карты раскроя. Преимущество: Отсутствие повреждений на наружных кромках плиты, так как размер заготовки заранее проверяется программой. Дополнительно экономится большое количество пневматической энергии, потому что она используется только для работы необходимых цанговых зажимов.
  • Автоматическое бесступенчатое регулирование давление с учетом параметров материала.
  • Защитная схема в виде Security Package в передней рабочей зоне — максимальный уровень безопасности для вас и оператора станка.

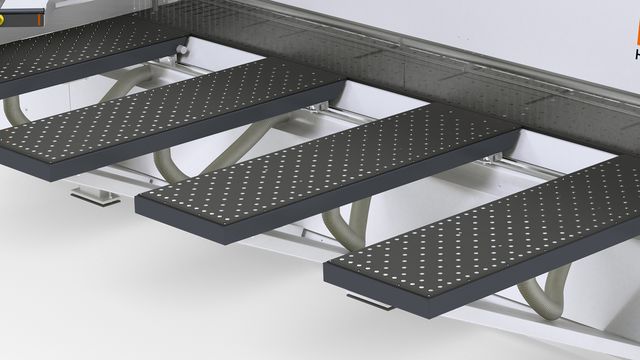

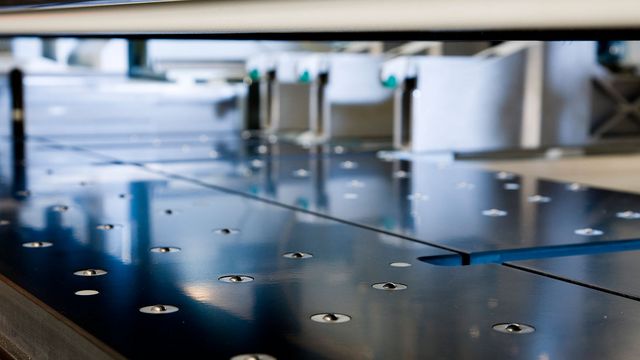

Массивные столы с воздушной подушкой

Стол с кондиционером с воздушными подушками впереди и позади пильной линии
Таблички с воздушной подушкой (1800 мм) перед пилой

Высокая функциональность — отличная эргономика

Оснащение и возможные опции станка ZENTREX 6215 соответствуют требовательным промышленным стандартам.

  • Стол с воздушными подушками перед и за линией распила обеспечивает легкое и бережное обращение с материалом.
  • Для небольших заготовок или экономии места опорные столы можно легко перемещать.
  • Столы с воздушной подушкой (1800 мм) опираются непосредственно на станину станка. В передвижном исполнении их можно без труда регулировать согласно размерам материала и удобству в работе.
  • Чрезвычайно устойчивая конструкция столов с воздушными соплами для самых тяжелых пакетов плит.
  • Установленные сбоку или спереди подающие ролики на столах создают условия для бережной и удобной подачи материала для пилы (опция).

Оптимизирующий модуль EASY-PLAN

Стандартное программное обеспечение для оптимизации EASY-PLAN

EASY-PLAN — название говорит само за себя

Входящая в стандартную комплектацию программа оптимизации EASY-PLAN имеет полный набор функций, например:

  • Ввод параметров материала и данных спецификаций.
  • Обзор заданий
  • Обзор карт раскроя оптимизированных заданий (отображение на одном уровне)
  • Ручной поворот отдельных деталей или всей плиты
  • Произвольный выбор приложений для фасадов и шпона (посредством перетаскивания мышью)
  • Графическое отображение результатов оптимизации с учетом материала
  • Отображение информации о требуемых форматах материала, плитах и остатках по каждому заказу
  • Возможность сброса в любое время всех заданий с возвратом данных в спецификацию
  • Полный доступ к управлению остатками

Интерфейс для ввода данных материала информирует о длине, ширине, толщине материала, о количестве материала на складе, возможности поворота плиты с учетом текстуры, наименовании материала, типовом номере и обрезке кромок. В данные спецификации входят номер элемента, номер позиции, количество в штуках, длина и ширина.

Оптимизирующий модуль OPTI-CUT

OPTI-CUT используется для создания, управления и оптимизации заказов

OPTI-CUT — делает работу еще проще

Установленное на станке программное обеспечение OPTI-CUT предназначено для создания и оптимизации заданий, а также управления ими. Эта интегрированная программа для оптимизации также предлагается в виде офисной версии.

  • Программа предоставляет актуальную информацию по заданию в режиме раскроя с ЧПУ.
  • Дополнительный модуль импортирует спецификации из других пользовательских программ с помощью интерфейса CSV.
  • Простая конфигурация всех системных настроек.
  • Графическое отображение результатов оптимизации спецификаций.
  • Создание списков кромок и управление ими на основе предварительно заданных шаблонов.
  • Заданная программой оптимизация длины раскроя значительно сокращает время рабочих циклов.
  • Склад остатков управляет оставшимся материалом и экономит время при его поиске

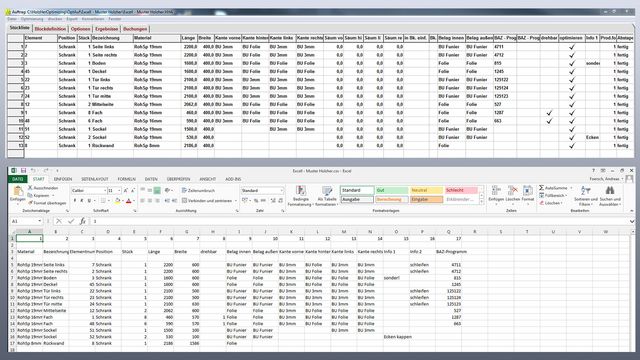

Оптимизирующий модуль OPTI-PRO

OPTI-PRO оптимизация премиум-класса с множеством дополнительных модулей и полезными функциями
OPTI-PRO оптимизация премиум-класса с множеством дополнительных модулей и полезными функциями

OPTI-PRO — оптимизация премиум-класса

Премиальный вариант с множеством дополнительных модулей и полезных функций. Этот опциональный офисный программный пакет оптимизации обеспечивает быстрый ввод данных и простой импорт данных раскроя из отраслевых программ и ERP-решений с использованием интерфейса CSV. Программное обеспечение OPTI-PRO рассчитывает, в частности, время для обработки оптимизированной карты раскроя, а также необходимое количество кромочного материала, включая его стоимость. Для фасадных и шпонированных деталей его можно отобразить в виде так называемой блочной детали прямо в офисе. Используя функцию перетаскивания мышью, можно переместить различные отдельные детали, чтобы получить требуемый фасад. Программное обеспечение самостоятельно выполняет другие функции, например, оптимизацию реек и полос или интегрированную вставку стандартных деталей, которые должны быть на складе. Пакет OPTI-PRO дополняется возможностью обработки сборных заказов и другими функциями.


Это полезно знать

Ein durchgängiger Maschinenverbund erlaubt Ihnen eine hoch effiziente Fertigung

Эффективность благодаря объединению станков HOLZ-HER

Благодаря оборудованию HOLZ-HER достаточно 20 минут, чтобы ваша идея стала готовой мебелью с помощью быстрого объединения станков в единую сеть.

Подробнее


Der ECO Mode hilft dabei Strom und Energie zu sparen.

Экономия энергии без проблем

Благодаря интеллектуальному управлению энергией в режиме ECO Mode на раскроечных центрах HOLZ-HER вы не только бережно относитесь к окружающей среде, но и экономите деньги.

Подробнее



Подробная информация

Брошюры

Просто, быстро и экологично: дополнительная информация в виде документа PDF для загрузки.

брошюра ZENTREX 6215 (PDF, 944 KB)

Технические характеристики

Открыть таблицу
