HOLZ-HER TECTRA 6120 dynamic: Полностью подготовлен для быстрых загрузочных устройств

Станок TECTRA 6120 dynamic компании HOLZ-HER подкупает абсолютной точностью распила и щедрым базовым оснащением.

Раскроечный центр TECTRA 6120 dynamic компании HOLZ-HER подкупает абсолютной точностью распила и щедрым базовым оснащением. Другими выдающимися особенностями TECTRA 6120 dynamic являются простая интеграция в автоматизированную систему штабельного хранения, а также несложная передача данных из стороннего и отраслевого программного обеспечения. Благодаря этому возможно создание индивидуальных концепций с короткими сроками окупаемости как для предприятий небольшого размера, так и крупных заводов.

Благодаря высоким значениям ускорения и скорости подачи станок TECTRA 6120 в состоянии рационально обработать даже большие количества плитных материалов. Эта универсальный пильный станок предлагается для различной длины и ширины распила, благодаря чему его можно индивидуально подобрать с учетом самых разных областей применения.

Цены
x

Разные требования — разные цены

Цена на станок WEINIG так же индивидуальна, как и ваши требования. Поэтому лучше всего кратко обсудить то, что важно именно вам, и затем вы получите от нас первое необязывающее коммерческое предложение.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.
Персональная консультация
x

Персональная консультация — для лучшей производительности и большей эффективности

Вместе с вашим экспертом WEINIG вы сможете подобрать оптимальный станок для ваших требований. Просто отправьте нам заполненную форму — и ваш местный экспорт WEINIG обсудит с вами все вопросы.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.

Преимущества HOLZ-HER TECTRA 6120 dynamic

Техническая информация

Пульт управления

Превосходно оснащенное рабочее место является основой для эффективной работы без усталости. Благодаря терминалу управления с дисплеем размером 21,5" эти форматно-раскроечные станки HOLZ-HER соответствуют всем требованиям для комфортной работы оператора. Эргономичная регулируемая полка позволяет удобно разместить до двух принтеров, сканер, клавиатуру и мышь.

  • Графический пользовательский интерфейс с большим мультисенсорным дисплеем класса Full-HD в формате 16:9 и с диагональю 21,5 дюйма гарантирует максимальный обзор с графическим 3D-отображением в режиме реального времени и полноценной графической поддержкой рабочих операций.
  • В комплект входят беспроводная мышь и клавиатура с раскладкой QWERTZ или QWERTY в зависимости от страны назначения.

Система управления CUTCONTROL 2

Превосходно оснащенное рабочее место для эффективной работы без усталости.

Высокоэффективный программный пакет для форматно-раскроечных станков HOLZ-HER

Возможности любой современной пилы с прижимной балкой в значительной мере зависят от системы управления. На всех форматно-раскроечных станках HOLZ-HER эту роль играют система управления CUTCONTROL 2 и предварительно установленные программные пакеты EASY-PLAN и OPTI-CUT.

Краткий обзор:

  • Интуитивно понятный интерфейс вносит значительный вклад в то, что ваши сотрудники без существенного обучения смогут правильно и быстро работать на станке.
  • Оптимизированное отображение информации подкупает своей наглядностью (не требующиеся кнопки и функции скрываются).
  • Программное обеспечение для оптимизации OPTI-CUT и EASY-PLAN устанавливается уже на заводе.
  • Возможность назначения в любое время приоритета для выполнение отдельных заданий. Программирование заданий параллельно с раскроем.
  • При выполнении раскроя в режиме ЧПУ — трехмерное графическое представление станка для интуитивного управления и с отображением всех выполняемых операций.
  • Управляемое программой определение опорных размеров при смене пильного диска.
  • Отображение информации о количестве погонных метров, выполненных основной и подрезной пилой.
  • Индивидуальная адаптация настроек функций и параметров.
  • В режиме реального времени отображается не только информация об эксплуатационном состоянии, интервалах ухода и технического обслуживания, но и отдельно программируемая система управления энергией.

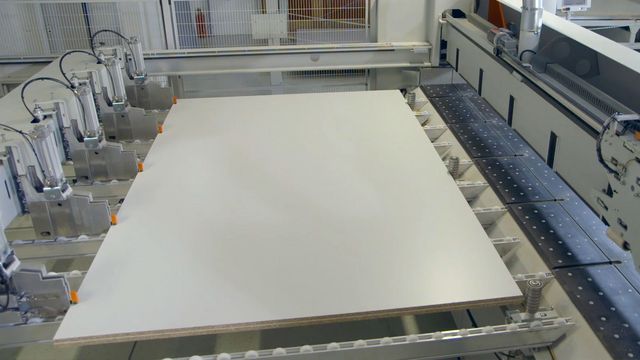

Современные и выгодные загрузочные устройства

Готовые к современным и выгодным решениям по кормлению

Подготовка для современных и выгодных загрузочных устройств

Складские системы предлагают полностью автоматизированные и интеллектуальные процессы, а также высокоэффективное использование имеющихся складских площадей. Продуманные, полностью интегрированные программные системы с возможностью управления запасами чрезвычайно повышает производственные возможности. От ручной загрузки до автоматического перемещения плит из штабельного склада. Станок TECTRA 6120 dynamic в серийной комплектации идеально подготовлен для использования продуманных решений на предприятиях любого размера и в любой области применения.

  • Расширенная ширина раскроя 6500 мм — позволяет во время раскроя одновременно подавать следующую плиту или пакет плит к пиле. Благодаря этому не тратится время на ожидание и обеспечиваются быстрые циклы раскроя. Также позволяет раскраивать большие плиты с использованием распила от начала плиты
  • Подъемные цанговые зажимы для заготовки с помощью линейной направляющей зажимы могут компенсировать неровности в плитах/пакетах. В случае предварительно подготовленных пакетов плит цанговые зажимы автоматически перемещаются верхнее положение в задней части станка. Благодаря этому зажимы устанавливаются над пакетом, после чего могут захватить его и переместить к линии распила.
  • Две продольных выравнивающих линейки в стандартной комплектации — для автоматического и быстрого выравнивания плит или пакетов.

В качестве опции возможен выбор дополнительных возможностей.

  • Дополнительные роликовые транспортеры — предотвращают провисание остатков или тонкого плитного материала.

Массивные столы с воздушной подушкой

Стол с воздушными подушками перед и за пильной линией
Воздушная подушка большой площади, благодаря которой перемещение тяжелых пакетов плит не составляет никаких проблем
Установленные сбоку или спереди подающие ролики

Высокая функциональность — отличная эргономика

С точки зрения оснащения и технологических решений станок TECTRA 6120 ориентируется на высокие требования.

  • Система воздушных подушек для рабочего стола обеспечивает бережное отношение к заготовке при ее перемещении. Мощная воздуходувка создает воздушную подушку большой площади, благодаря которой перемещение тяжелых пакетов плит не составляет никаких проблем.
  • Устойчивые столы с воздушной подушкой (1800 мм) легко справляются со своими задачами даже при тяжелых штабелях плитных материалов. В качестве опции возможен стол длиной 2400 мм для длинномерных плит.
  • Для небольших заготовок или экономии места опорные столы можно перемещать (опция).

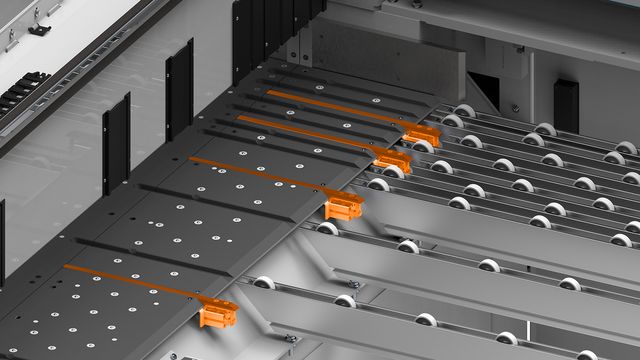

Система закрытия режущего зазора

Фиксаторы пропила предотвращают падение обрезков или узких полос и их заклинивание в пильной щели и пильном узле. Таким образом, полоски могут быть легко удалены оператором непосредственно после резки. Все доводчики пропила управляются индивидуально и закрываются после прохождения пильного диска. Процесс происходит автоматически с помощью системы управления.

Линейный лазер для линии распила

Благодаря функции Visible Cut Line лазерный луч точно показывает, где находится линия распила. Это позволяет идеально раскраивать материал даже по вручную нанесенным отметкам. Большое преимущество этого устройства становится очевидным при раскрое натуральной древесины (например, обкладочных реек).

Пильный агрегат серии TECTRA

Великолепный треугольник сил на линии распила для продолжительной идеальной работы пилы
Автоматическая бесступенчатая регулировка высоты раскроя для оптимального выступа пильного диска и чистой обрезной кромки.
Максимальный выступ пильного диска до 95 мм для высокопроизводительной распиловки пакетов или быстрых черновых пропилов

Большая мощность — высокая плавность хода

Оптимизированная и жесткая на кручение литая конструкция, а также использование линейных направляющих — все это гарантирует превосходный результат распила. Великолепный треугольник сил на линии распила для продолжительной идеальной работы пилы благодаря продуманной конструкции направляющих пильной каретки и не требующему обслуживания реечному приводу.

  • Главный пильный двигатель — уже в стандартной комплектации использован мощный двигатель на 11 кВт (7,5 кВт на модели classic). Для еще большей производительности станок TECTRA можно в качестве опции оснастить тяговитым двигателем мощностью 15 кВт (11 кВт на модели classic).
  • Выступ пильного диска — макс. 95 мм (82 мм для модели classic) для высокопроизводительной распиловки пакетов или быстрых черновых пропилов
  • Пильная каретка — при диаметре пильного диска 380 мм (350 мм для модели classic) автоматическая бесступенчатая регулировка высоты раскроя обеспечивает оптимальный выступ пильного диска, а тем самым и чистую обрезную кромку.
  • Регулировка глубины паза — Глубина паза регулируется в диапазоне 0–30 мм, возможность программирования с помощью системы управления и оптимизации.
  • Двунаправленная программа фрезерования в режиме Fast Cut Mode (FCM, режим быстрого раскроя) — обеспечивает минимальное время рабочих циклов при пазовании. При этом прорезание паза производится даже при обратном ходе пильной каретки (опция для модели classic)
  • Автоматическое ограничение длины раскроя — распознавание конца заготовки с помощью бесконтактных оптических датчиков. Отсутствуют ненужные перемещения пильной каретки, что особенно относится к ручному раскрою.
  • Оптимизированное автоматическое управление длиной распила — пильная каретка управляется системой оптимизации. Предварительное позиционирование пильной каретки под плитой, расчет начала и конца распила, перемещения без распилов выполняются с максимальной скоростью.
  • Электронная регулировка подрезной пилы — обеспечивает простую и качественную настройку подрезной пилы с помощью экрана, за минимальное время и с минимальными трудозатратами.
  • Мощный постформинг-агрегат (опция) — для обрезки без сколов кромок типа «постформинг» и других готовых кромок при толщине плитного материала до 50 мм.
  • Быстросменная зажимная система для основной и подрезной пилы — гарантирует точный зажим пильных дисков при минимальном простое для их замены.

Произвольно программируемая упорная линейка

Произвольно программируемая упорная линейка на линейных направляющих с динамичным сервоприводом

«Плавающие» цанговые зажимы компенсируют возникающее в пакете плит напряжение, направляя его вверх.

Устойчивая сварная конструкция и прецизионные закаленные линейные направляющие гарантируют точную и плавную работу станка. Прямой привод посредством зубчатых реек и бесконтактное измерение абсолютных размеров обеспечивают точное позиционирование.

Прецизионность и эксплуатационная надежность на долгие годы благодаря таким высококачественным компонентам, как закрытые, закаленные и шлифованные линейные направляющие для всех осей. Оптимизированные, чрезвычайно жесткие станины и подвижные стойки станков для получения великолепных результатов обработки. Только у HOLZ-HER:

  • 10 лет гарантии на все линейные направляющие!

Цанговые зажимы заготовки power

Зажимы заготовки на плавающих опорах компенсируют неровности в плитах/пакетах.
Для шпонированных деталей предлагаются управляемые упоры (опция)
Цанговые зажимы заходят в специальные пазы прижимной балки.

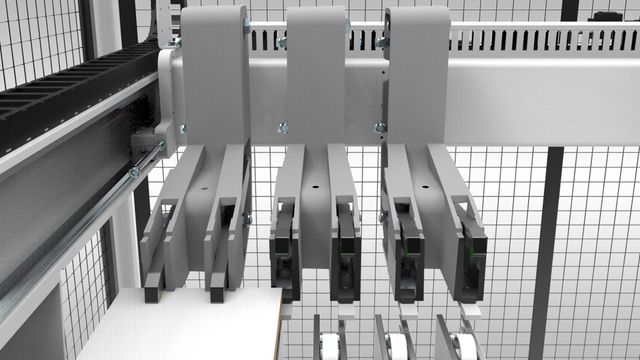

Превосходное удержание — двухпальцевые цанговые зажимы заготовки

Три двухпальцевых цанговых зажима в зоне упора позволяют одновременно раскраивать материал на узкие полосы при максимальной устойчивости детали. Цанговые зажимы на «плавающих» опорах компенсируют возникающее в пакете плит напряжение посредством линейной направляющей. Для точного раскроя шпонированных деталей в качестве опции предлагаются управляемые упоры.

Устройство для раскроя без остатков для полного использования площади плиты. Цанговые зажимы заходят в специальные пазы прижимной балки. Плитный материал полностью используется для обработки.

Устройство для раскроя без остатков в прижимной балке

Устройство для раскроя без остатков

Устройство для раскроя без остатков для полного использования площади плиты. Цанговые зажимы заходят в специальные пазы прижимной балки. Плитный материал полностью используется для обработки.

Dust Control — отсасывание с программным управлением

(1) При поперечном раскрое отсасывание производится через передние заслонки.

(2) При продольном раскрое отсасывание осуществляется через задние заслонки.

Распознавание места распила позволяет оптимально управлять всеми отсасывающими отверстиями в прижимной балке. При этом всегда обеспечивается максимальная мощность отсасывания непосредственно у пильного полотна, что ведет к чистому станочному столу. Незадействованные отсасывающие отверстия автоматически закрываются, но при необходимости ими можно вручную управлять, чтобы стол станка оставался чистым.

Оптимизирующий модуль EASY-PLAN

Входящая в стандартную комплектацию программа оптимизации EASY-PLAN

EASY-PLAN — название говорит само за себя

Входящая в стандартную комплектацию программа оптимизации EASY-PLAN имеет полный набор функций, например:

  • Ввод параметров материала и данных спецификаций.
  • Обзор заданий.
  • Обзор карт раскроя оптимизированных заданий (отображение на одном уровне).
  • Графическое отображение результатов оптимизации.
  • Отображение информации о требуемых форматах материала, плитах и остатках по каждому заданию.
  • Возможность сброса в любое время всех заданий с возвратом данных в спецификацию.

Интерфейс для ввода данных материала информирует о длине, ширине, толщине материала, о количестве материала на складе, возможности поворота плиты с учетом текстуры, наименовании материала, типовом номере и обрезке кромок. В данные спецификации входят номер элемента, номер позиции, количество в штуках, длина и ширина.

Оптимизирующий модуль OPTI-CUT

Модуль OPTI-CUT предназначен для создания и оптимизации заданий, а также управления ими.

OPTI-CUT — делает работу еще проще

Модуль OPTI-CUT предназначен для создания и оптимизации заданий, а также управления ими. Интегрированная программа оптимизации OPTI-CUT также предлагается в виде комбинированного пакета версий для станка и офиса (OPTI-BASE).

  • Программа предоставляет актуальную информацию по заданию в режиме раскроя с ЧПУ.
  • Дополнительный модуль импортирует спецификации из других пользовательских программ.
  • Простая конфигурация всех системных настроек.
  • Графическое отображение результатов оптимизации спецификаций.
  • Создание списков кромок и управление ими на основе предварительно заданных шаблонов.
  • Заданная программой оптимизация длины раскроя значительно сокращает время рабочих циклов.

Оптимизирующий модуль OPTI-PRO

Профессиональная оптимизация в сочетании с множеством дополнительных модулей.

OPTI-PRO — оптимизация премиум-класса

Профессиональная оптимизация в сочетании с множеством дополнительных модулей. Этот опциональный программный пакет оптимизации для программного обеспечения станка обеспечивает быстрый ввод данных для простой передачи данных раскроя из отраслевых программ и ERP-решений с использованием интерфейса CSV. Например, OPTI-PRO может рассчитать время раскроя и обеспечить управление кромочными материалами. Также возможно отображение фасадных элементов мебели с помощью модуля блочных частей. Другие высокоэффективные модули:

  • Управление заданиями
  • Управление материалами и облицовкой
  • Передача данных
  • Настройка конфигурации
  • Отображение результатов
  • Учет материалов
  • Ввод данных кромок и пазов
  • Программирование пропилов
  • Оптимизация частей блоков
  • Расчет кромок, передача данных
  • Экспорт всех данных
  • Расчет времени раскроя
  • Печать этикеток в офисе
  • Детали-заполнители
  • Оптимизация реек
  • Сводные задания
  • Вторая лицензия

Это полезно знать

Сквозное объединение станков в одну сеть делает производство еще более эффективным

Эффективность благодаря объединению станков HOLZ-HER

Благодаря оборудованию HOLZ-HER достаточно 20 минут, чтобы ваша идея стала готовой мебелью с помощью быстрого объединения станков в единую сеть.

Подробнее


При этом режим ECO Mode помогает экономить электричество и энергию.

Экономия энергии без проблем

Благодаря интеллектуальному управлению энергией в режиме ECO Mode на раскроечных центрах HOLZ-HER вы не только бережно относитесь к окружающей среде, но и экономите деньги.

Подробнее
