Обрабатывающий центр с ЧПУ PRO-MASTER 7225 Black Matrix: Великолепные результаты обработки благодаря 5 интерполирующим осям

5-осевой станок с ЧПУ PRO-MASTER Black Matrix от HOLZHER — обработка древесины и плитных материалов на высочайшем уровне

Станок PRO-MASTER 7225 Black Matrix обладает чрезвычайно высоким уровнем гибкости и максимальным комфортом в управлении. Благодаря высококачественным компонентах этот новый 5-осевой обрабатывающий центр с ЧПУ гарантирует точность и надежность на многие годы вперед. К таким компонентам относятся, в частности, закрытые, закаленные и шлифованные линейные направляющие для всех осей. Кроме того, оптимизированные, чрезвычайно жесткие станины и подвижные стойки станка позволяют получить великолепные результаты обработки. Прецизионные шариковые ходовые винты для оси Z и шлифованная косозубая рейка для осей X и Y гарантируют высокую точность обработки по всей длине станка. И самое главное: только для станков HOLZ-HER с ЧПУ вы получите 10 лет гарантии на все линейные направляющие!

В станке PRO-MASTER 7225 Black Matrix используются самая современная система управления и мощные прямые приводы на всех полностью интерполирующих осях. Фрезерные агрегаты с большим крутящим моментом, отличными мощностными характеристиками и высочайшей плавностью хода позволяют реализовать все творческие задумки на самом высоком уровне качества. Сверлильный агрегат рассчитан на быстрые рабочие циклы и самые разные варианты обработки.

Прецизионно отфрезерованный высокопроизводительный вакуумный стол обеспечивает надежное удержание деталей. Анодированные упорные пальцы и закаленные регулируемые эксцентриковые втулки для точного соблюдения нулевых точек в течение длительного времени. Синхронно перемещающиеся устройства смены инструмента и неподвижные захватные устройства смены инструментов обеспечивают малое время замены инструментов.


Это полезно знать

Мощный 5-осевой фрезерный агрегат Matrix

Мощный 5-осевой фрезерный агрегат до 17 кВт
Мощный 5-осевой фрезерный агрегат для Pro-Master Black Matrix
Мощный 5-осевой фрезерный агрегат: обрабатывающая головка на карданном шарнире, мощность до 17 кВт

«Пятое измерение» в обработке древесины

Карданная обрабатывающая головка мощностью до 17 кВт (стандартная комплектация: 10 кВт) обеспечивает прецизионное изготовление сложных дугообразных или изогнутых деталей, например, для лестничных маршей мебельных и строительных элементов со сложным дизайном. Компактная и мощная обрабатывающая головка с полной интерполяцией работает с частотой вращения до 24 000 оборотов в минуту и выдерживает очень высокие нагрузки благодаря керамическим подшипникам и жидкостному охлаждению.

Особенностью опционального шпинделя мощностью 17 кВт (S6) является технология PRO-TORQUE, которая благодаря автоматической механической фиксации оси A и C позволяет получать очень высокий крутящий момент на шпинделе. Оптимальный отсос стружки обеспечивается возможностью позиционирования отсасывающего кожуха в восьми положениях.

CabinetControl — простое программирование мебели

Простое программирование мебели
Высококачественная и удобная в обращении система управления станком HOLZ-HER
Автоматическое создание программы для ЧПУ одним нажатием кнопки

CabinetControl — программное обеспечение для простого создания корпусной мебели

Высококачественная и удобная в использовании система управления HOLZ-HER является составной частью концепции станка. В пакет оснащения входит программное обеспечение CAMPUS / NC Hops с лицензией для офиса и станка, а также полноценная система автоматизированного проектирования aCADemy. Предлагаемая комплектация превосходно дополняется интегрированным программным обеспечением CabinetControl Base для проектирования мебели. Этот набор создает все необходимые условия для эффективной обработки деталей и удобного управления с использованием интерфейса для сканера штриховых кодов, ручного пульта управления, возможностей импорта и множества других функций.

  • В стандартный программный пакет уже включено решение CabinetControl Base.
  • Проектирование корпусной мебели.
  • Отображение в двух- и трехмерном виде.
  • Возможность быстро подстраиваться под индивидуальные требования заказчика.
  • Превосходное представление мебели.
  • Автоматическое создание карт раскроя.
  • Автоматическое создание программы для ЧПУ одним нажатием кнопки.
  • Опциональная версия для профессионалов CabinetControl PRO дополнительно содержит библиотеку, расчетные инструменты, функцию передачи данных на раскроечный центр и т. д. Идеальный выбор для планирования интерьера кухонь и комнат.

5 осевые модули CAMPUS — 3D-моделирование

5-осевой модуль CAMPUS для синхронного фрезерования

3D-моделирование обработки как стандартная функция

Уже в базовой комплектации станки PRO-MASTER поставляются с продуманной функцией 3D-моделирования обработки. В качестве дополнительной опции можно заказать 3D-моделирование работы станка в программном обеспечении CAMPUS. Преимущества:

  • Контроль столкновений
  • Трехмерное моделирование перемещений станка и съема материала на заготовке
  • Графическое представление обрабатывающей головки, инструменты и его крепления, стола и зажимных элементов

Настоящее высокоскоростное 5-осевое фрезерование с CURVE 3D

Предлагаемый в качестве опции пакет CURVE 3D Performance содержит дополнительные преимущества для профессионалов 5-осевой обработки. Он позволяет использовать первоклассную эффективность 5-осевого шпинделя для настоящего высокоскоростного фрезерования с превосходными результатами. Модуль CURVE 3D также идеально подходит для повышения производительности при интеграции програмного обеспечения CAD/CAM сторонних производителей и предлагает отличные возможности для сплайн-интерполяции.

5-осевой модуль CAMPUS для синхронного фрезерования

Этот дополнительный модуль программы NC-HOPS поддерживает 5-осевую обработку с интерполяцией во многих областях. Примеры:

  • 5-осевое синхронное фрезерование.
  • Поддержка 5-осевой интерполяции посредством верхней и нижней направляющей кривой (синхронная обработка).
  • Два контура на заданных слоях интерпретируются как 5-осевая обработка.

Встроенная сверлильная головка

Встроенная сверлильная головка, 16 или 24 шпинделя

Встроенная сверлильная головка идеально дополняет великолепное оснащение станка PRO-MASTER.

16-шпиндельная головка

  • Сверлильный агрегат с 10 вертикальными шпинделями (X = 6 / Y = 4)
  • Шесть горизонтальных шпинделей (два двойных сверлильных шпинделя по оси X / один по оси Y).
  • Встроенная пазовальная пила по оси X.
  • Еще больше мощности для сверлильного агрегата благодаря усилителю давления, входящему в стандартную комплектацию.

24-шпиндельная головка

  • Сверлильный агрегат с 18 вертикальными шпинделями (X = 11 + 2 / Y = 6)
  • Шесть горизонтальных шпинделей (два двойных сверлильных шпинделя по оси X / один по оси Y).
  • Встроенная пазовальная пила по оси X.
  • Еще больше мощности для сверлильного агрегата благодаря усилителю давления, входящему в стандартную комплектацию.

Обрабатывающая головка — оптимизирована для практического применения

Сверление, пиление, фрезерование, пазование — обрабатывающая головка серии PRO-MASTER.

Сверление, распил, фрезерование, прорезание пазов — обрабатывающая головка серии PRO-MASTER имеет множество функций и прекрасно подходит для рационального производства простых и сложных корпусных деталей в непрерывном режиме работы.

Интегрированность и компактность конструкции делает эту обрабатывающую головку образцом с точки зрения динамических характеристик, ускорения и точности позиционирования. Уже в базовом оснащении станки серии PRO-MASTER предлагают широкий спектр возможностей обработки.

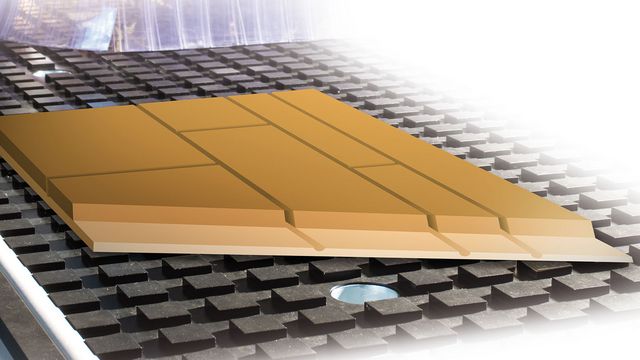

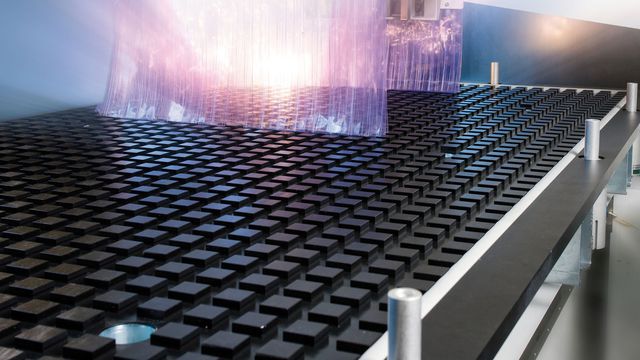

Гибкий в применении стол Nesting

Стол Nesting высокой гибкости — технология Nesting для рационального производства.
Высокопроизводительный стол Nesting — технология Nesting для рационального производства
Стол Nesting высокой гибкости — технология Nesting позволяет оптимально обрабатывать и раскраивать плитные материалы.

Стол Nesting с большим расходом

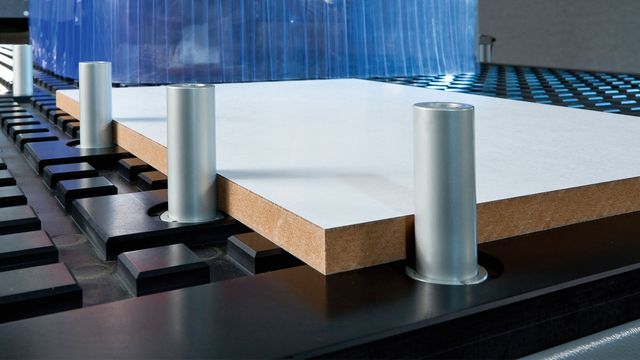

Технология Nesting для рационального производства. При использовании этой технологии пористая подложка (чаще всего тонкая плита из МДФ) прижимается к столу станка под действием вакуума. При этом данная плита служит как своего рода плоская присоска и опора для обрабатываемых деталей. Технология Nesting позволяет оптимально обрабатывать и раскраивать плитные материалы.

  • Для форматирования согласно вложенным схемам раскроя на столе Nesting.
  • Обработка деталей на вакуумных присосках с ручным позиционированием.
  • Минимальный шаг (50 мм) стола Nesting от компании HOLZ-HER гарантирует хорошее создание вакуума по всей площади стола.
  • Четыре зоны обработки спереди (ход 150 мм) и сзади (ход 70 мм) с упорами.

Много места для установки всех инструментов

Синхронно перемещаемое дисковое устройство смены инструментов с 12 или 18 местами
14- или 16-местное линейное устройство смены инструментов
Много места для разнообразных комбинаций инструментов

Синхронно перемещаемое дисковое устройство смены инструментов с 12 или 18 местами сводит к минимуму время наладки и обеспечивает высший уровень производительности. Для пильных дисков диаметром до 350 мм имеется специальное захватное устройство для смены инструмента.

В качестве дополнения предлагается такое устройство на два места для больших угловых передач, а также 14- или 16-местное линейное устройство для оснащения большим количеством инструментов.

Для тех областей, где требуется много инструментов, например, при производстве окон, комплектацию можно дополнить специальным челночным устройством смены инструментов, которое может иметь до 60 мест.

Инновационные сменные агрегаты

Сменные агрегаты для самых разных областей применения

Ваше преимущество для высокого качества производства

Для всех станков серии PRO-MASTER предлагается множество сменных агрегатов для самых разных областей применения. Их спектр простирается от обычных многошпиндельных агрегатов, агрегатов для выборки пазов под замок, пильных агрегатов до специального оснащения, например долбежных и режущих агрегатов для обработки вспененных материалов и т. д.

Для выполнения прецизионных угловых пропилов и отверстий предлагаются угловые поворотные редукторы с цифровым указателем угла и централизованной регулировкой угла.

TouchLabel — наглядность при этикетировании

TouchLabel — входящий в комплект принтер этикеток печатает самоклеящиеся этикетки со штриховым кодом
TouchLabel — превосходное решение для этикетирования

TouchLabel — превосходное решение для этикетирования

21.5-дюймовый сенсорный экран обеспечивает прекрасный обзор результатов обработки. При простом прикосновении к отображаемой заготовке на экране принтер этикеток, который входит в комплект поставке, распечатывает самоклеющиеся этикетки со штриховым кодом.

При этом встроенный модуль CAMPUS для печати этикеток позволяет печатать как обычный текст, так и штриховые коды (Strichcode и 2D Data-Matrix). Конечно же, этикетки со штриховым кодом можно изменять в редакторе шаблонов с учетом ваших индивидуальных требований.

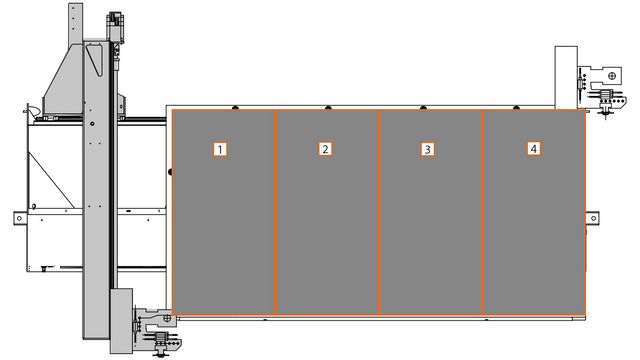

Многоконтурные вакуумные системы

Гибкие вакуумные зоны для плит разного размера

Гибкие вакуумные зоны для плит разного размера

Опциональные многоконтурные вакуумные системы позволяют разделить стол Nesting на насколько вакуумных зон с помощью системы управления. При этом можно выбирать между решениями с 2, 4 и 8 зонами.

Идеальное решение для адаптации стола к заготовкам разных размеров при одновременно оптимизированном использовании вакуума.

Превосходно подходит для специальных областей применения

5-осевой станок с ЧПУ Black Matrix: сильные стороны при решении любой задачи благодаря полезным дополнениям
Благодаря гибким в применении опциям станок Black Matrix отлично подходит для обработки различных материалов

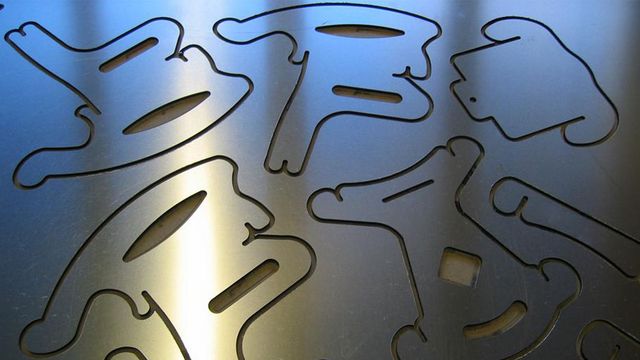

Станок Black Matrix отлично подходит для обработки металлов, композитных материалов и пластмасс

Сильные стороны при решении любой задачи благодаря полезным дополнениям

Благодаря гибким в применении опциям станок PRO-MASTER Black Matrix отлично подходит для обработки следующих материалов:

  • цветных металлов;
  • композитных материалов (например, ALUCOBOND);
  • пластмасс.

Отличное охлаждение всегда поддерживает оптимальную температуру заготовки и фрезы. Данная опция также обеспечивает очень большой срок службы инструментов. В качестве альтернативы предлагается система минимальной смазки для точнейшей дозированной подачи антиадгезионного средства во время обработки.

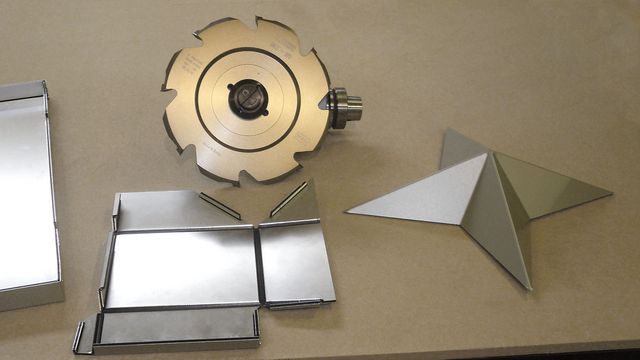

Кроме того, применение фрез для V-образных пазов и пильных дисков на сменных агрегатах HOLZ-HER также может значительно уменьшить время, необходимое для выполнения технологических операций.

Фрезерование паза замка для производителей дверей

Фрезерование паза замка для производителей дверей
Эффективная обработка деталей дверей и рам

Фрезерование паза для замка

Фрезерные двигатели с большим крутящим моментом на опциональном горизонтальном фрезерном агрегате делают станки серии PRO-MASTER настоящими профессионалами по изготовлению дверей. Эту задачу также может выполнять фрезерный агрегат в 5-осевом исполнении.

  • В дополнении к этому компания HOLZ-HER предлагает широкий ассортимент мощных и надежных сменных агрегатов для всех областей применения.

Лазерные указатели в стандартной комплектации

Лазерные указатели справа и слева на обрабатывающей головке
Лазерные указатели справа и слева на обрабатывающей головке
Лазерные указатели справа и слева на обрабатывающей головке

Справа и слева на обрабатывающей головке установлены лазерные указатели для точного позиционирования вакуумных присосок или прохождения по контуру заготовки.

Контурный лазер — всеобъемлющее решение для позиционирования

Контурный лазер — всеобъемлющее решение для позиционирования
Контурный лазер — всеобъемлющее решение для позиционирования

Контурный лазер одновременно проецирует весь контур заготовки и все требуемые вакуумные присоски, а также все положения консоли без ограничения количества необходимых для проецирования линий.

Различные концепции безопасности

3-зонные контактные маты или защитный бампер

Современные концепции безопасности позволяют выбирать между запатентованными 3-зонными контактными матами или защитными бамперами. Благодаря этому обрабатывающие центры HOLZ-HER можно индивидуально и надежно согласовать с условиями эксплуатации у заказчика.

Эффективная вакуумная техника

Чрезвычайно мощные и эффективные вакуумные насосы
ECO VAC

Чрезвычайно мощные и эффективные вакуумные насосы обеспечивают надежное удержание заготовок. Кроме того, эти насосы с сухим ходом отличаются малошумностью и почти не требуют технического обслуживания.

В случае использования нескольких насосов интеллектуальная программная система ECO VAC управляет требуемой мощностью вакуума.

Гибкая вытяжная система

Гибкая вытяжная система с возможностью программирования на восемь положений

Гибкая вытяжная система с возможностью программирования на восемь положений

Автоматическая установка в одном из восьми положений для точного размещения вытяжного кожуха на высоте заготовки. Это гарантирует оптимальное отсасывание стружки.

Передвижной пульт управления

Передвижной пульт управлениядля обрабатывающих центров с ЧПУ HOLZHER

Эргономика рабочего места всегда имеет большое значение. Компания HOLZ-HER оснащает все модели PRO-MASTER передвижным пультом управления с дисплеем с диагональю 21,5" и соотношением сторон 16:9, который гарантирует великолепную эргономику для оператора. Благодаря колесикам пульт можно разместить именно в том месте, где на нем удобнее всего работать.


Возможности расширения

Сквозное объединение станков в одну сеть делает производство еще более эффективным

Эффективность благодаря объединению станков HOLZ-HER

Благодаря оборудованию HOLZ-HER достаточно 20 минут, чтобы ваша идея стала готовой мебелью с помощью быстрого объединения станков в единую сеть.

Подробнее


Экономия энергии без проблем

Благодаря интеллектуальному управлению энергией в режиме ECO MODE на станках с ЧПУ HOLZ-HER вы не только бережно относитесь к окружающей среде, но и экономите деньги.

Подробнее
