HOLZ-HER ZENTREX 6220 lift: Компактное подъемное решение, включая подъемный стол

HOLZ-HER ZENTREX 6220 lift

Станок ZENTREX 6220 lift компании HOLZ-HER — это комплексное решение с массивным подъемным столом для мощного серийного производства. Малая занимаемая площадь и чрезвычайно высокая несущая способность ZENTREX 6220 lift позволяют быстро выполнять рабочие операции при большой пропускной способности с использованием пакетного метода распила. Таким образом, данный вариант с подъемным столом от HOLZ-HER обеспечивает оптимальную интеграцию в имеющийся производственный процесс.

Все раскроечные центры серии ZENTREX 6220 компании HOLZ-HER задают новые критерии в высшем классе таких станков, демонстрируя превосходные динамические характеристики и использование прецизионных технологий, например, шлифованных линейных направляющих и управляемых сервоприводов с ЧПУ. Для достижения максимальной производительности все подвижные оси оснащены прецизионными бесщеточными сервоприводами. Совершенно новая система управления с программируемым логическим контролером обеспечивает не только чрезвычайную точность, но и минимальное время рабочих циклов.


Преимущества HOLZ-HER ZENTREX 6220 lift

Это полезно знать

Система управления CUTCONTROL 2

Высокоэффективный программный пакет для больших раскроечных центров HOLZ-HER
Трехмерное графическое представление станка для интуитивного управления и отображения выполняемых операций

Высокоэффективный программный пакет для больших раскроечных центров HOLZ-HER

Возможности любого современного раскроечного центра в значительной мере зависят от системы управления. На станках серии ZENTREX эту роль играют система управления CUTCONTROL 2 и предварительно установленные программные пакеты EASY-PLAN и OPTI-CUT.

Краткий обзор:

  • Большой 19-дюймовый монитор в стандартной комплектации (опция: сенсорный экран), крупные кнопки с четким функциональным назначением,, Возможность выполнения абсолютного, серийного и форматного раскроя, интегрированная функция пазования.
  • Программы оптимизации OPTI-CUT и EASY-PLAN входят в базовую комплектацию.
  • Возможность назначения в любое время приоритета для выполнение отдельных заданий. Программирование заданий параллельно с раскроем.
  • При выполнении раскроя в режиме ЧПУ — трехмерное графическое представление станка для интуитивного управления и с отображением всех выполняемых операций.
  • Управляемое программой определение опорных размеров при смене пильного диска.
  • Отображение информации о количестве погонных метров, выполненных основной и подрезной пилой.
  • Индивидуальная адаптация настроек функций и параметров.
  • Принтер этикеток со штриховыми кодами (опция)
    (также штриховой код Data Matrix, включая программный модуль для создания этикеток).

Массивные столы с воздушной подушкой

Стол с воздушными подушками перед и за пильной линией
Столы с воздушной подушкой (1800 мм) перед пилой
Установленные сбоку или спереди подающие ролики

Высокая функциональность — отличная эргономика

Оснащение и возможные опции станка ZENTREX 6220 соответствуют требовательным промышленным стандартам.

  • Стол с воздушными подушками перед и за линией распила обеспечивает легкое и бережное обращение с материалом.
  • Столы с воздушной подушкой (1800 мм) опираются непосредственно на станину станка. В передвижном исполнении их можно без труда регулировать согласно размерам материала и удобству в работе.
  • Чрезвычайно устойчивая конструкция столов с воздушными соплами для самых тяжелых пакетов плит.
  • Для небольших заготовок или экономии места опорные столы можно легко перемещать.
  • Установленные сбоку или спереди подающие ролики на столах создают условия для бережной и удобной подачи материала для пилы.

Мощные пильные агрегаты до 25 кВт

Идеальная передача сил в треугольной форме
Пильный агрегат, заявленный на патент
Прецизионно перемещаемая пильная каретка движется по линейным направляющем с упрочненной поверхностью

Большая мощность — высокое качество

Заявленный на патент пильный агрегат подкупает своей производительностью, точность и большой мощностью. Сервопривод мгновенно поднимает пильный диск на требуемую высоту. При этом приводной двигатель остается на своем месте, его подъем не требуется. Благодаря этому возможно бесступенчатое перемещение на глубину паза и выступ пильного диска до 130ٞ мм с очень высокой скоростью. Мощные двигатели без проблем выполняют раскрой пакетов плит толщиной до 120 мм.

Настройка подрезной пилы производится серводвигателем под управлением программы. В качестве опции также предлагается постформинг-пила мощностью 3,0 кВт для материала толщиной до 50 мм.

Массивная конструкция станины станка и идеальная передача усилия в треугольной форме, а также шлифованные и закаленные линейные направляющие и бесщеточные сервоприводы на всех осях гарантируют раскрой пакетов плит с высочайшим качеством.

TwinPress — двустороннее угловое прижимное устройство

Двустороннее угловое прижимное устройство (с программным управлением) для коротких циклов обработки

Функции:

  • TwinPress — двусторонний прижим заготовки перед и за линией распила
  • Сервоуправление с автоматическим позиционированием
  • Длина прижима: 35–2200 мм для бережной работы с материалом
  • Вращающиеся прижимные обрезиненные ролики предотвращают повреждение заготовки

(опция для ZENTREX 6220 classic).

Произвольно программируемая упорная линейка

Точно перемещаемая и произвольно программируемая упорная линейка
Произвольно программируемая упорная линейка на линейных направляющих с динамичным сервоприводом

Прецизионно перемещаемая, произвольно программируемая упорная линейка на линейных направляющих с динамичным сервоприводом. До трех двухпальцевых цанговых зажимов в зоне упора позволяют одновременно раскраивать материал на узкие полосы. «Плавающие» цанговые зажимы компенсируют возникающее в пакете плит напряжение, направляя его вверх.

«Плавающие» цанговые зажимы заготовки

«Плавающие» цанговые зажимы заготовки
Интеллектуальные цанговые зажимы
Для нешпонированных деталей предлагаются управляемые упоры (опция)

«Плавающие» цанговые зажимы на двойных линейных направляющих мощно и точно перемещают материал в требуемое положение для раскроя. Запрограммированное давление и интеллектуальное устройство цанговых зажимов гарантируют бережное обращение с материалом. В зависимости от материала это позволяет сберечь кромки и углы плит. Наличие опциональной измерительной системы на цанговых зажимах позволяет еще больше сократить время раскроя. Она передает данные о толщине материала в систему управления, чтобы соответствующим образом позиционировать прижимную балку.

Для точного раскроя нешпонированных деталей предлагаются управляемые упоры (опция)

Устройство для раскроя без остатков в прижимной балке

Устройство для раскроя без остатков в прижимной балке — цанговые зажимы входят в специальные пазы прижимной балки. Благодаря этому возможен раскрой без остатков, что означает полное использование всей плиты материала.

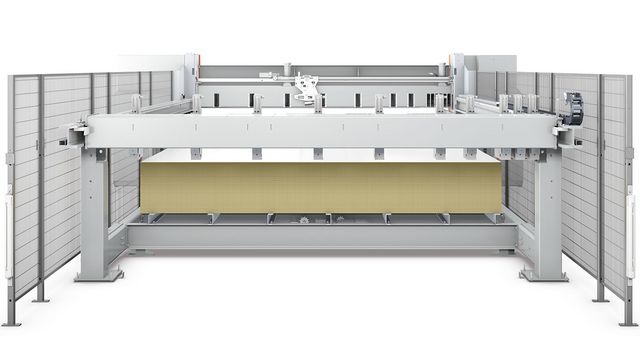

Прецизионный подъемный стол в серийной комплектации

Массивный прецизионный подъемный стол для высокопроизводительного серийного производства

Подъемное устройство для повышения пропускной способности

Массивный прецизионный подъемный стол для высокопроизводительного серийного производства. Малая занимаемая площадь и чрезвычайно высокая несущая способность позволяют быстро выполнять рабочие операции при большой пропускной способности с использованием пакетного метода распила. Выберите подходящий вариант для оптимальной интеграции в ваш технологический процесс.

Подъемный стол с сервоуправлением имеет все преимущества самонесущей платформы в сочетании с преимуществами подъемного стола с ходовым винтом!

  • Точное позиционирование, обработка плит толщиной до 9 мм
  • Быстрый цикл подъема и опускания
  • Не требуется симметричная загрузка (оптимальная работа перед пилой!)
  • Отсутствует неподвижное соединение с пилой (предотвращаются повреждения)
  • Для форматов плит длиной до 4100 мм и шириной 2000 мм.
    (опция: до 2800 мм)

Модуль оптимизации EASY-PLAN

Входящая в стандартную комплектацию программа оптимизации EASY-PLAN

EASY-PLAN — название говорит само за себя

Входящая в стандартную комплектацию программа оптимизации EASY-PLAN имеет полный набор функций, например:

  • Ввод параметров материала и данных спецификаций.
  • Обзор заданий.
  • Обзор карт раскроя оптимизированных заданий (отображение на одном уровне).
  • Графическое отображение результатов оптимизации.
  • Отображение информации о требуемых форматах материала, плитах и остатках по каждому заданию.
  • Возможность сброса в любое время всех заданий с возвратом данных в спецификацию.

Интерфейс для ввода данных материала информирует о длине, ширине, толщине материала, о количестве материала на складе, возможности поворота плиты с учетом текстуры, наименовании материала, типовом номере и обрезке кромок. В данные спецификации входят номер элемента, номер позиции, количество в штуках, длина и ширина.

Модуль оптимизации OPTI-CUT

OPTI-CUT — делает работу еще проще

Модуль OPTI-CUT предназначен для создания и оптимизации заданий, а также управления ими. Интегрированная программа оптимизации OPTI-CUT также предлагается в виде комбинированного пакета версий для станка и офиса (OPTI-BASE).

  • Программа предоставляет актуальную информацию по заданию в режиме раскроя с ЧПУ.
  • Дополнительный модуль импортирует спецификации из других пользовательских программ.
  • Простая конфигурация всех системных настроек.
  • Графическое отображение результатов оптимизации спецификаций.
  • Создание списков кромок и управление ими на основе предварительно заданных шаблонов.
  • Заданная программой оптимизация длины раскроя значительно сокращает время рабочих циклов.

Модуль оптимизации OPTI-PRO

OPTI-PRO — оптимизация премиум-класса

Профессиональная оптимизация в сочетании с множеством дополнительных модулей. Этот опциональный программный пакет оптимизации для программного обеспечения станка обеспечивает быстрый ввод данных для простой передачи данных раскроя из отраслевых программ и ERP-решений с использованием интерфейса CSV. Например, OPTI-PRO может рассчитать время раскроя и обеспечить управление кромочными материалами. Также возможно отображение фасадных элементов мебели с помощью модуля блочных частей. Другие высокоэффективные модули:

  • Управление заданиями
  • Управление материалами и облицовкой
  • Передача данных
  • Настройка конфигурации
  • Отображение результатов
  • Учет материалов
  • Ввод данных кромок и пазов
  • Программирование пропилов
  • Оптимизация частей блоков
  • Расчет кромок, передача данных
  • Экспорт всех данных
  • Расчет времени раскроя
  • Печать этикеток в офисе
  • Детали-заполнители
  • Оптимизация реек
  • Сводные задания
  • Вторая лицензия

Возможности расширения

Ein durchgängiger Maschinenverbund erlaubt Ihnen eine hoch effiziente Fertigung

Эффективность благодаря объединению станков HOLZ-HER

Благодаря оборудованию HOLZ-HER достаточно 20 минут, чтобы ваша идея стала готовой мебелью с помощью быстрого объединения станков в единую сеть.

Подробнее


Der ECO Mode hilft dabei Strom und Energie zu sparen.

Экономия энергии без проблем

Благодаря интеллектуальному управлению энергией в режиме ECO Mode на раскроечных центрах HOLZ-HER вы не только бережно относитесь к окружающей среде, но и экономите деньги.

Подробнее


Проекты

HOLZ-HER и Zottler: связь со Штирией

Столярная фирма Zottler из австрийской Штирии занимается всеми классическими строительными и мебельными работами. При этом она полагается на станки Holz-Her, используемые для решения всех задач.

[...] Для клиентов в Австрии, Германии и Швейцарии фирма Zottler изготавливает комплексные высококачественные интерьеры для жилых домов, гостиниц, ресторанов, многих домов престарелых и студенческих общежитий. «Недавно помимо полной обстановки для комнат мы изготовили еще и 250 кухонь для студенческих квартир в квартале CoolCity в Граце». [...] Поэтому коллектив из 48 сотрудников работает в две смены, как небольшое серийное предприятие, а отказ станков нельзя допускать ни в коем случае. Чтобы гарантировать бесперебойную работу, за последние пять лет было инвестировано немало времени в создание эффективных процессов и много средств в современные станки.

Почему вы обратились в Holz-Her? Владелец фирмы г-н Цоттлер: «После создания фирмы примерно десять лет назад мы стояли перед выбором: модернизировать старый форматно-раскроечный станок за немалые деньги или сразу же купить новый. И мы сделали этот дальновидный шаг». Благодаря имевшимся контактам мы обратились в Holz-Her. С тех по фирма Zottler регулярно приобретает новое оборудование, выпускаемое в часе езды на заводе в Фойтсберге, «потому что для важных станков мы хотим иметь одного партнера, который находится недалеко от нас, и при этом и мы придаем большое значение австрийскому качеству». А если что-то случается, то Петер Гади, региональный менеджер по продажам, отвечающий в Holz-Her за проекты с фирмой Zottler, немедленно отправляет сервисного техника в Пассайл, который решает возникшую проблему.

Обширный станочный парк от Holz-Her позволяет предприятию выполнять все технологические этапы для серийного производства деталей, создавая тем самым условия для сквозного производственного процесса. [...]
