HOLZ-HER ZENTREX 6220 dynamic: Полностью подготовлен для быстрых загрузочных устройств

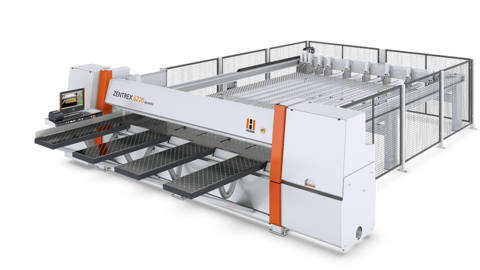

HOLZ-HER ZENTREX 6220 dynamic

Станок ZENTREX 6220 в разных вариантов полностью соответствует требованиям вашего предприятия. Например, станок с динамичным загрузочным устройством представляет собой идеальную конфигурацию для подачу заготовок в станок с помощью интеллектуальных вакуумных подъемных систем. Пока пила еще выполняет раскрой согласно последней карте раскроя, в задней части станка автоматически уже подготавливается новый штабель плит. Это означает еще большее уменьшение времени раскроя и безошибочное предоставление материала без участия людей!

Раскроечный центр ZENTREX 6220 dynamic компании HOLZ-HER подкупает абсолютной точностью распила и щедрым базовым оснащением, включая продуманный программный пакет OPTI-CUT. Другими особенностями серии ZENTREX 6220 являются простая интеграция в автоматизированную систему штабельного хранения, а также несложная передача данных из стороннего и отраслевого программного обеспечения. Благодаря этому возможна реализация индивидуальных концепций с короткими сроками окупаемости как для предприятий небольшого размера, так и крупных заводов.


Преимущества HOLZ-HER ZENTREX 6220 dynamic

Это полезно знать

Система управления CUTCONTROL 2

Высокоэффективный программный пакет для больших раскроечных центров HOLZ-HER
Трехмерное графическое представление станка для интуитивного управления и отображения выполняемых операций

Высокоэффективный программный пакет для больших раскроечных центров HOLZ-HER

Возможности любого современного раскроечного центра в значительной мере зависят от системы управления. На станках серии ZENTREX эту роль играют система управления CUTCONTROL 2 и предварительно установленные программные пакеты EASY-PLAN и OPTI-CUT.

Краткий обзор:

  • Большой 19-дюймовый монитор в стандартной комплектации (опция: сенсорный экран), крупные кнопки с четким функциональным назначением,, Возможность выполнения абсолютного, серийного и форматного раскроя, интегрированная функция пазования.
  • Программы оптимизации OPTI-CUT и EASY-PLAN входят в базовую комплектацию.
  • Возможность назначения в любое время приоритета для выполнение отдельных заданий. Программирование заданий параллельно с раскроем.
  • При выполнении раскроя в режиме ЧПУ — трехмерное графическое представление станка для интуитивного управления и с отображением всех выполняемых операций.
  • Управляемое программой определение опорных размеров при смене пильного диска.
  • Отображение информации о количестве погонных метров, выполненных основной и подрезной пилой.
  • Индивидуальная адаптация настроек функций и параметров.
  • Принтер этикеток со штриховыми кодами (опция)
    (также штриховой код Data Matrix, включая программный модуль для создания этикеток).

Интеллектуальный раскрой

Если бы каждый станок мог так воплощать в жизнь ваши идеи, как станки серии HOLZ-HER ZENTREX 6220:

автоматическая бесступенчатая настройка высоты пропила

  • Измеренная прижимной балкой высота пакета и регулируемый выступ пильного диска используются для расчета оптимального выступа пилы.

Оптимизированное автоматическое управление длиной распила

  • Пильная каретка управляется оптимизирующим программным обеспечением. Начало и конец распила рассчитываются таким образом, чтобы пильная каретка были предварительно позиционирована под плитой.

Регулировка глубины паза

  • Регулировка глубины паза в диапазоне 0–130 мм программируется системой управления и оптимизации. Для перемещения используется шариковый ходовой винт с допуском 0/1 мм. Работа выполняется с помощью пазовальной программы с графическим интерфейсом.
  • Функция пазования в двух направлениях (SSM — режим быстрого пропила) сводит к минимуму время рабочего цикла при прорезании пазов. На станках HOLZ-HER паз прорезается даже при обратном ходе пильной каретки!

Регулировка подрезной пилы посредством электропривода

  • Простая и качественная настройка подрезной пилы с помощью экрана, за минимальное время и с минимальными трудозатратами.
  • Данные положений пильных дисков можно сохранить и для инструмента, и для материала. Поэтому при замене инструментов для разных материалов не требуется дополнительная настройка.
  • Приспособление для начала и завершения пропила позволяют выполнять пазы, оконные или угловые вырезы. Данные операции программируются с помощью программного обеспечения с графическим интерфейсом.

Интеллектуальные зажимы для заготовок

  • Зажимы для заготовок управляются системой оптимизации (или же вручную). Используются только те зажимы, которые необходимы для соответствующей плиты или пакета. Благодаря этому экономится пневматическая энергия и уменьшается время для фиксации заготовок.

Угловое прижимное устройство в двойном исполнении

  • Выравнивающее усилие автоматически запрограммировано с учетом материала, его параметров и высоты пакета. Позиционирование осуществляется под управлением системы оптимизации. Благодаря не нужно ждать при выравнивании материала относительно угловой линейки.

Массивные столы с воздушной подушкой

Стол с воздушными подушками перед и за пильной линией
Столы с воздушной подушкой (1800 мм) перед пилой
Установленные сбоку или спереди подающие ролики

Высокая функциональность — отличная эргономика

Оснащение и возможные опции станка ZENTREX 6220 соответствуют требовательным промышленным стандартам.

  • Стол с воздушными подушками перед и за линией распила обеспечивает легкое и бережное обращение с материалом.
  • Столы с воздушной подушкой (1800 мм) опираются непосредственно на станину станка. В передвижном исполнении их можно без труда регулировать согласно размерам материала и удобству в работе.
  • Чрезвычайно устойчивая конструкция столов с воздушными соплами для самых тяжелых пакетов плит.
  • Для небольших заготовок или экономии места опорные столы можно легко перемещать.
  • Установленные сбоку или спереди подающие ролики на столах создают условия для бережной и удобной подачи материала для пилы.

Мощные пильные агрегаты до 25 кВт

Идеальная передача сил в треугольной форме
Пильный агрегат, заявленный на патент
Прецизионно перемещаемая пильная каретка движется по линейным направляющем с упрочненной поверхностью

Большая мощность — высокое качество

Заявленный на патент пильный агрегат подкупает своей производительностью, точность и большой мощностью. Сервопривод мгновенно поднимает пильный диск на требуемую высоту. При этом приводной двигатель остается на своем месте, его подъем не требуется. Благодаря этому возможно бесступенчатое перемещение на глубину паза и выступ пильного диска до 130ٞ мм с очень высокой скоростью. Мощные двигатели без проблем выполняют раскрой пакетов плит толщиной до 120 мм.

Настройка подрезной пилы производится серводвигателем под управлением программы. В качестве опции также предлагается постформинг-пила мощностью 3,0 кВт для материала толщиной до 50 мм.

Массивная конструкция станины станка и идеальная передача усилия в треугольной форме, а также шлифованные и закаленные линейные направляющие и бесщеточные сервоприводы на всех осях гарантируют раскрой пакетов плит с высочайшим качеством.

TwinPress — двустороннее угловое прижимное устройство

Двустороннее угловое прижимное устройство (с программным управлением) для коротких циклов обработки

Функции:

  • TwinPress — двусторонний прижим заготовки перед и за линией распила
  • Сервоуправление с автоматическим позиционированием
  • Длина прижима: 35–2200 мм для бережной работы с материалом
  • Вращающиеся прижимные обрезиненные ролики предотвращают повреждение заготовки

(опция для ZENTREX 6220 classic).

Произвольно программируемая упорная линейка

Точно перемещаемая и произвольно программируемая упорная линейка
Произвольно программируемая упорная линейка на линейных направляющих с динамичным сервоприводом

Прецизионно перемещаемая, произвольно программируемая упорная линейка на линейных направляющих с динамичным сервоприводом. До трех двухпальцевых цанговых зажимов в зоне упора позволяют одновременно раскраивать материал на узкие полосы. «Плавающие» цанговые зажимы компенсируют возникающее в пакете плит напряжение, направляя его вверх.

«Плавающие» цанговые зажимы заготовки

«Плавающие» цанговые зажимы заготовки
Интеллектуальные цанговые зажимы
Для нешпонированных деталей предлагаются управляемые упоры (опция)

«Плавающие» цанговые зажимы на двойных линейных направляющих мощно и точно перемещают материал в требуемое положение для раскроя. Запрограммированное давление и интеллектуальное устройство цанговых зажимов гарантируют бережное обращение с материалом. В зависимости от материала это позволяет сберечь кромки и углы плит. Наличие опциональной измерительной системы на цанговых зажимах позволяет еще больше сократить время раскроя. Она передает данные о толщине материала в систему управления, чтобы соответствующим образом позиционировать прижимную балку.

Для точного раскроя нешпонированных деталей предлагаются управляемые упоры (опция)

Устройство для раскроя без остатков в прижимной балке

Устройство для раскроя без остатков в прижимной балке — цанговые зажимы входят в специальные пазы прижимной балки. Благодаря этому возможен раскрой без остатков, что означает полное использование всей плиты материала.

Модуль оптимизации EASY-PLAN

Входящая в стандартную комплектацию программа оптимизации EASY-PLAN

EASY-PLAN — название говорит само за себя

Входящая в стандартную комплектацию программа оптимизации EASY-PLAN имеет полный набор функций, например:

  • Ввод параметров материала и данных спецификаций.
  • Обзор заданий.
  • Обзор карт раскроя оптимизированных заданий (отображение на одном уровне).
  • Графическое отображение результатов оптимизации.
  • Отображение информации о требуемых форматах материала, плитах и остатках по каждому заданию.
  • Возможность сброса в любое время всех заданий с возвратом данных в спецификацию.

Интерфейс для ввода данных материала информирует о длине, ширине, толщине материала, о количестве материала на складе, возможности поворота плиты с учетом текстуры, наименовании материала, типовом номере и обрезке кромок. В данные спецификации входят номер элемента, номер позиции, количество в штуках, длина и ширина.

Модуль оптимизации OPTI-CUT

OPTI-CUT — делает работу еще проще

Модуль OPTI-CUT предназначен для создания и оптимизации заданий, а также управления ими. Интегрированная программа оптимизации OPTI-CUT также предлагается в виде комбинированного пакета версий для станка и офиса (OPTI-BASE).

  • Программа предоставляет актуальную информацию по заданию в режиме раскроя с ЧПУ.
  • Дополнительный модуль импортирует спецификации из других пользовательских программ.
  • Простая конфигурация всех системных настроек.
  • Графическое отображение результатов оптимизации спецификаций.
  • Создание списков кромок и управление ими на основе предварительно заданных шаблонов.
  • Заданная программой оптимизация длины раскроя значительно сокращает время рабочих циклов.

Модуль оптимизации OPTI-PRO

OPTI-PRO — оптимизация премиум-класса

Профессиональная оптимизация в сочетании с множеством дополнительных модулей. Этот опциональный программный пакет оптимизации для программного обеспечения станка обеспечивает быстрый ввод данных для простой передачи данных раскроя из отраслевых программ и ERP-решений с использованием интерфейса CSV. Например, OPTI-PRO может рассчитать время раскроя и обеспечить управление кромочными материалами. Также возможно отображение фасадных элементов мебели с помощью модуля блочных частей. Другие высокоэффективные модули:

  • Управление заданиями
  • Управление материалами и облицовкой
  • Передача данных
  • Настройка конфигурации
  • Отображение результатов
  • Учет материалов
  • Ввод данных кромок и пазов
  • Программирование пропилов
  • Оптимизация частей блоков
  • Расчет кромок, передача данных
  • Экспорт всех данных
  • Расчет времени раскроя
  • Печать этикеток в офисе
  • Детали-заполнители
  • Оптимизация реек
  • Сводные задания
  • Вторая лицензия

Возможности расширения

Ein durchgängiger Maschinenverbund erlaubt Ihnen eine hoch effiziente Fertigung

Эффективность благодаря объединению станков HOLZ-HER

Благодаря оборудованию HOLZ-HER достаточно 20 минут, чтобы ваша идея стала готовой мебелью с помощью быстрого объединения станков в единую сеть.

Подробнее


Der ECO Mode hilft dabei Strom und Energie zu sparen.

Экономия энергии без проблем

Благодаря интеллектуальному управлению энергией в режиме ECO Mode на раскроечных центрах HOLZ-HER вы не только бережно относитесь к окружающей среде, но и экономите деньги.

Подробнее


Проекты

HOLZ-HER и Zottler: связь со Штирией

Столярная фирма Zottler из австрийской Штирии занимается всеми классическими строительными и мебельными работами. При этом она полагается на станки Holz-Her, используемые для решения всех задач.

[...] Для клиентов в Австрии, Германии и Швейцарии фирма Zottler изготавливает комплексные высококачественные интерьеры для жилых домов, гостиниц, ресторанов, многих домов престарелых и студенческих общежитий. «Недавно помимо полной обстановки для комнат мы изготовили еще и 250 кухонь для студенческих квартир в квартале CoolCity в Граце». [...] Поэтому коллектив из 48 сотрудников работает в две смены, как небольшое серийное предприятие, а отказ станков нельзя допускать ни в коем случае. Чтобы гарантировать бесперебойную работу, за последние пять лет было инвестировано немало времени в создание эффективных процессов и много средств в современные станки.

Почему вы обратились в Holz-Her? Владелец фирмы г-н Цоттлер: «После создания фирмы примерно десять лет назад мы стояли перед выбором: модернизировать старый форматно-раскроечный станок за немалые деньги или сразу же купить новый. И мы сделали этот дальновидный шаг». Благодаря имевшимся контактам мы обратились в Holz-Her. С тех по фирма Zottler регулярно приобретает новое оборудование, выпускаемое в часе езды на заводе в Фойтсберге, «потому что для важных станков мы хотим иметь одного партнера, который находится недалеко от нас, и при этом и мы придаем большое значение австрийскому качеству». А если что-то случается, то Петер Гади, региональный менеджер по продажам, отвечающий в Holz-Her за проекты с фирмой Zottler, немедленно отправляет сервисного техника в Пассайл, который решает возникшую проблему.

Обширный станочный парк от Holz-Her позволяет предприятию выполнять все технологические этапы для серийного производства деталей, создавая тем самым условия для сквозного производственного процесса. [...]


Подробная информация

Загрузки

Просто, быстро и экологично: дополнительная информация в виде документа PDF для загрузки.

Проспект ZENTREX (PDF, 3 MB)

Технические характеристики

Открыть таблицу
